Введение

В цементной промышленности помол клинкера является одним из наиболее энергоемких процессов, на долю которого приходится значительная часть общих затрат на производство. Традиционные шаровые мельницы, долгое время доминировавшие в этом сегменте, постепенно уступают место более современным и эффективным технологиям. Среди них вертикальная валковая мельница (ВВМ) зарекомендовала себя как ключевое решение для повышения энергоэффективности, производительности и экологической устойчивости. Данная статья рассматривает принципы работы, технологические преимущества и инновационные аспекты современных ВВМ для помола цементного клинкера.

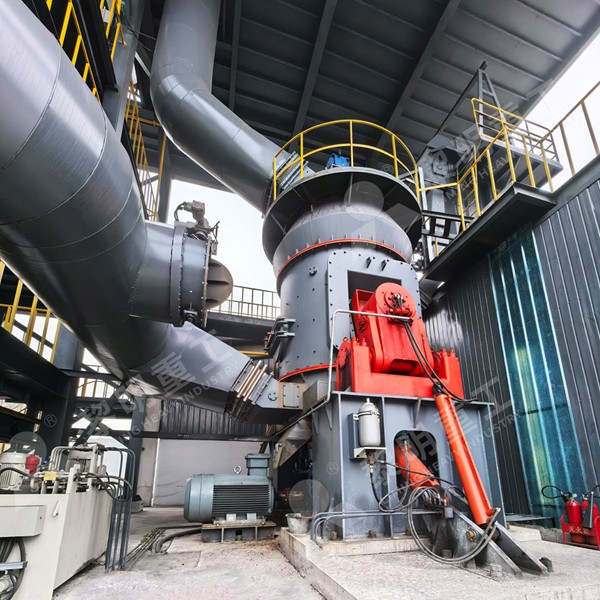

Принцип работы и ключевые компоненты

В отличие от шаровых мельниц, где используется принцип ударного и истирающего воздействия вращающихся шаров, вертикальная валковая мельница осуществляет помол за счет давления и сдвига. Исходный материал подается в центр вращающегося помольного стола и под действием центробежной силы перемещается к его периферии, где проходит через зазор между столом и двумя, тремя или четырьмя валками. Валки, прижимаемые гидравлической системой, измельчают материал до состояния тонкого порошка.

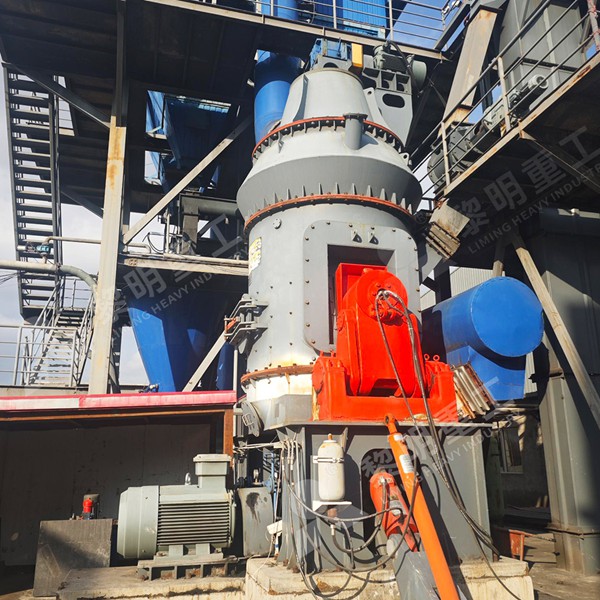

Ключевыми компонентами современной ВВМ являются:

• Помольный стол: Вращающаяся часть, приводимая в движение редуктором.
• Помольные валки: Обычно оснащены сменными бандажами из высокопрочных материалов.
• Сепаратор: Динамический или статический, расположенный в верхней части мельницы, отвечает за классификацию частиц по размеру. Крупные частицы возвращаются на доизмельчение, а мелкие (готовый продукт) уносятся газовым потоком в систему фильтров.
• Гидравлическая система: Обеспечивает необходимое давление валков на материал и позволяет быстро отводить их для обслуживания.
• Редуктор и привод: Высокомоментный редуктор передает усилие от двигателя на помольный стол.

Технологические преимущества и повышение эффективности

Переход на технологию вертикального помола приносит значительные выгоды, особенно в контексте растущих требований к энергосбережению и экологии.

1. Высокая энергоэффективность

Основное преимущество ВВМ – снижение удельного энергопотребления на 30-50% по сравнению с шаровой мельницей. Это достигается за счет более эффективного механизма измельчения (давление вместо удара) и интегрированной системы сушки-помола. Горячие газы из печи или специального генератора подаются прямо в корпус мельницы, позволяя одновременно сушить влажные сырьевые материалы и транспортировать готовый продукт.

2. Компактность и модульность конструкции

Вертикальная компоновка и меньшие габариты ВВМ позволяют существенно экономить производственную площадь. Кроме того, мельница поставляется в виде крупных модулей, что упрощает и ускоряет монтаж на строительной площадке.

3. Гибкость процесса и стабильное качество продукта

Современные системы автоматического управления позволяют точно регулировать давление валков, скорость вращения сепаратора и расход газа. Это обеспечивает высокую стабильность гранулометрического состава и тонкости помола (например, Blaine), что критически важно для качества цемента. Быстрая реакция на изменения в настройках также повышает гибкость производства.

4. Снижение уровня шума и улучшение условий труда

Уровень шума от ВВМ значительно ниже, чем от шаровой мельницы, так как отсутствует ударное воздействие металлических шаров. Это создает более благоприятные условия для персонала.

Инновационные технологии в современных ВВМ

Производители постоянно совершенствуют конструкцию мельниц, внедряя инновации для повышения надежности, срока службы и удобства обслуживания.

• Системы гидравлического прижима с “подпружиниванием”: Позволяют валкам “пропускать” недробимые предметы, предотвращая серьезные повреждения.
• Износостойкие материалы: Применение композитных материалов для бандажей валков и наплавки стола, таких как высокохромистый чугун или керамика, увеличивает межремонтный период.
• Продвинутые системы смазки и уплотнения: Защищают подшипники валков от попадания абразивной пыли, что является ключевым фактором надежности.
• Цифровизация и IIoT: Датчики вибрации, температуры и давления, интегрированные в систему, позволяют осуществлять прогнозное техническое обслуживание, минимизируя незапланированные простои.

Рекомендуемые решения от нашей компании

В свете описанных требований к современному и эффективному оборудованию, наша компания предлагает передовые решения для цементной промышленности. Особого внимания заслуживает наша флагманская модель Вертикальная Валковая Мельница серии GRMK. Эта мельница воплощает в себе последние достижения в области механики, гидравлики и автоматизации. Она отличается высокой энергоэффективностью, модульной конструкцией для быстрого монтажа и оснащена интеллектуальной системой управления, обеспечивающей оптимальные параметры помола и диагностику состояния оборудования в реальном времени.

Для проектов, где ключевыми факторами являются надежность и простота эксплуатации, мы также рекомендуем Вертикальную Валковую Мельницу серии PRM. Эта модель, с ее усиленной конструкцией рамы и усовершенствованной системой сепарации, доказала свою исключительную эффективность при помоле как клинкера, так и шлака, обеспечивая низкие эксплуатационные расходы и высокую доступность.

Заключение

Вертикальная валковая мельница перестала быть альтернативной технологией и стала отраслевым стандартом для помола цементного клинкера. Ее превосходство в энергоэффективности, компактности, гибкости и экологичности делает ее незаменимым элементом современных и конкурентоспособных цементных заводов. Постоянное развитие в области материалов, систем управления и цифровых технологий гарантирует, что потенциал ВВМ будет и дальше раскрываться, способствуя устойчивому развитию цементной отрасли. Инвестиции в современное помольное оборудование – это прямой путь к снижению себестоимости продукции и повышению экологических показателей предприятия.

Часто задаваемые вопросы (FAQ)

1. Насколько сложен переход с шаровой мельницы на вертикальную валковую?

Переход требует детального проектирования, но является стандартной практикой. Основные изменения касаются фундаментов (ВВМ компактнее), системы транспортировки материала и газового потока. Наша компания предоставляет полный пакет услуг: от аудита существующей линии и проектирования до поставки, монтажа и ввода в эксплуатацию, что минимизирует риски и простои.

2. Как ВВМ справляется с помолом очень твердого клинкера?

Современные ВВМ, такие как наши модели GRMK и PRM, специально рассчитаны на работу с абразивными и твердыми материалами. Ключевыми являются правильный подбор износостойких материалов для бандажей валков и помольного стола, а также оптимальное давление в системе прижима. Наши инженеры проводят лабораторные испытания сырья для точной настройки параметров мельницы.

3. Каков типичный срок службы изнашиваемых частей (валков, стола) до замены?

Срок службы зависит от абразивности клинкера и шлака. В среднем, для помола чистого клинкера ресурс составляет от 6000 до 10000 часов работы. При использовании композитных материалов и правильной эксплуатации этот показатель может быть увеличен. Наши мельницы спроектированы для быстрой и безопасной замены изнашиваемых элементов.

4. Можно ли использовать одну и ту же ВВМ для помола разных материалов (клинкер, шлак, уголь)?

Технически это возможно, но на практике не рекомендуется для постоянного переключения между материалами с сильно различающимися свойствами (например, уголь и клинкер). Разные материалы требуют разных настроек давления, скорости газа и сепаратора, а также могут иметь специфические требования к взрывобезопасности (уголь). Оптимальным решением является использование специализированных мельниц для каждого типа сырья для достижения максимальной эффективности.

Введение

В современной цементной промышленности эффективность помола является одним из ключевых факторов, определяющих рентабельность производства и качество конечной продукции. Традиционные шаровые мельницы, долгое время доминировавшие в этом сегменте, постепенно уступают место более современным и технологичным решениям. Среди них вертикальные валковые мельницы (ВВМ) зарекомендовали себя как наиболее надежное и экономичное оборудование для помола цементного клинкера. Данная статья посвящена ключевым особенностям, принципу работы и неоспоримым преимуществам, которые делают ВВМ оптимальным выбором для современных цементных заводов.

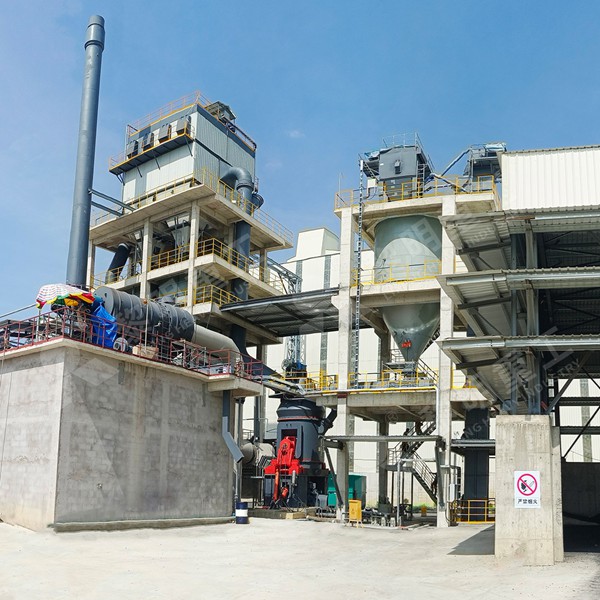

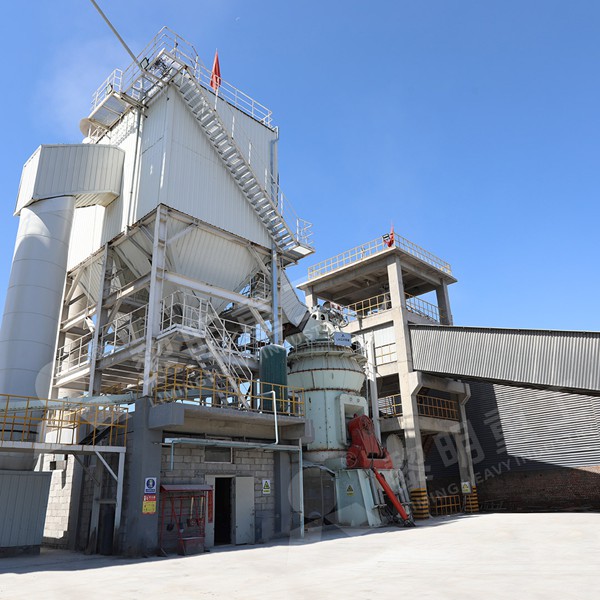

Принцип работы и конструктивные особенности

Вертикальная валковая мельница для помола клинкера представляет собой комплексную систему, в которой измельчение материала происходит за счет давления и сдвига между вращающимся помольным столом и установленными над ним валками. Сырой материал подается в центр стола и под действием центробежной силы перемещается к его периферии, попадая в зону размола между столом и валками. Измельченный продукт транспортируется потоком горячего газа в сепаратор, расположенный в верхней части мельницы, где происходит разделение на готовый продукт (тонкий помол) и крупку, возвращаемую на доизмельчение.

Ключевыми конструктивными элементами, обеспечивающими надежность и эффективность, являются:

• Прочная станина и фундамент: Гарантируют стабильность всей конструкции при высоких динамических нагрузках.
• Инновационная система помольных валков и стола: Изготавливается из износостойких материалов с возможностью реверсивной работы для равномерного износа. Система гидравлического давления обеспечивает оптимальное усилие помола.
• Высокоэффективный динамический сепаратор: Позволяет точно контролировать гранулометрический состав продукта, обеспечивая высокую тонину помола и крутую кривую распределения частиц.
• Надежная редукторная передача (планетарный редуктор): Обеспечивает плавную передачу высокого крутящего момента на помольный стол с минимальными потерями энергии.
• Интегрированная система смазки и гидравлики: Автоматизированная и надежная, обеспечивающая бесперебойную работу всех узлов.

Ключевые преимущества вертикальных валковых мельниц

1. Высокая энергоэффективность

Это главное преимущество ВВМ. По сравнению с традиционными шаровыми мельницами, экономия электроэнергии при помоле клинкера и гранулированного доменного шлака может достигать 30-50%. Столь значительный показатель достигается за счет более эффективного механизма измельчения (раздавливание и истирание вместо удара) и совмещения процессов помола, сушки и классификации в одном агрегате.

2. Преимущества в процессе сушки

ВВМ обладает исключительной способностью к сушке. Прямой контакт материала с горячими газами, подаваемыми в корпус мельницы, позволяет эффективно сушить сырье с влажностью до 15-20% без необходимости в дополнительном сушильном оборудовании. Горячие газы могут быть отработанными газами из печи или от отдельного генератора, что повышает общую энергоэффективность завода.

3. Компактность и меньшие капитальные затраты

Вертикальная конструкция и интеграция нескольких процессов в одной установке приводят к значительной экономии производственной площади. Габариты ВВМ существенно меньше, чем у шаровой мельницы аналогичной производительности. Это снижает объем строительных работ и стоимость фундаментов, что напрямую влияет на сокращение капитальных затрат при строительстве нового завода или модернизации существующего.

4. Низкий уровень шума и улучшенные условия труда

Уровень шума от работающей ВВМ обычно не превышает 80-85 дБ, что значительно ниже, чем у шаровых мельниц. Это создает более благоприятные условия для персонала и снижает затраты на звукоизоляцию. Кроме того, вся система является закрытой, что минимизирует пылеобразование и способствует поддержанию чистоты в цехе.

5. Гибкость и стабильность качества продукта

Современные ВВМ оснащены продвинутыми системами автоматического управления (АСУ ТП), которые обеспечивают стабильность технологического процесса. Быстрая реакция на изменение параметров (например, тонкости помола или влажности питания) и возможность плавной регулировки нагрузки делают мельницу гибким инструментом. Динамический сепаратор гарантирует получение цемента с оптимальным распределением частиц, что напрямую влияет на его прочностные характеристики.

Надежность и простота обслуживания

Миф о низкой надежности ВВМ остался в прошлом. Современные конструкции отличаются продуманностью и долговечностью. Ключевые изнашиваемые части – валки и помольный стол – имеют большой ресурс и предназначены для быстрой замены. Модульная конструкция многих узлов позволяет проводить ремонтные работы с минимальным временем простоя. Системы дистанционного мониторинга и прогнозной аналитики, интегрируемые в мельницу, позволяют отслеживать состояние оборудования и планировать техническое обслуживание, предотвращая внеплановые остановки.

Рекомендуемое оборудование от нашей компании

Опираясь на многолетний опыт и инновационные разработки, наша компания предлагает вертикальную валковую мельницу серии «Цемент-Мастер PRO» – флагманское решение для высокопроизводительного и экономичного помола цементного клинкера. Эта модель сочетает в себе проверенную надежность с последними технологическими усовершенствованиями.

Для проектов, где ключевым требованием является максимальная гибкость в работе с различными видами сырья (клинкер, шлак, пуццолан), мы рекомендуем универсальную модель «МультиГринд-Дуо». Ее конструкция оптимизирована для быстрого переключения между рецептурами помола и работы с материалами повышенной влажности.

Заключение

Вертикальная валковая мельница перестала быть альтернативной технологией, став отраслевым стандартом для помола цементного клинкера. Ее преимущества в области энергосбережения, гибкости, компактности и экологичности делают ее стратегически важным активом для любого цементного предприятия, стремящегося повысить свою конкурентоспособность на современном рынке. Инвестиции в надежную ВВМ – это прямой путь к снижению операционных затрат, повышению качества продукции и устойчивому развитию производства.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Насколько сложен переход с шаровой мельницы на ВВМ для существующего производства?
Ответ: Переход требует детального инжиниринга, но он вполне осуществим. Ключевые аспекты – анализ существующей инфраструктуры (энергоснабжение, пневмотранспорт, силоса), подготовка фундамента и интеграция новой мельницы в АСУ ТП завода. Наша компания предоставляет полный комплекс услуг от проектирования до ввода в эксплуатацию, что минимизирует риски и простои.

Вопрос 2: Как ВВМ влияет на качество цемента, особенно на раннюю прочность?
Ответ: Благодаря возможности точной настройки гранулометрического состава (крутой кривой распределения частиц) с помощью динамического сепаратора, цемент, произведенный на ВВМ, часто демонстрирует улучшенные показатели ранней прочности (в 1-3 суток) при сохранении или улучшении марочной прочности в 28 суток. Это связано с оптимальным заполнением межзернового пространства.

Вопрос 3: Каков типичный срок окупаемости инвестиций в новую ВВМ?
Ответ: Срок окупаемости напрямую зависит от местных тарифов на электроэнергию, режима работы и производительности мельницы. Благодаря экономии электроэнергии 30-50%, срок окупаемости современных ВВМ обычно составляет от 2 до 5 лет, что делает такие инвестиции крайне привлекательными.

Вопрос 4: С какими основными эксплуатационными вызовами можно столкнуться при работе с ВВМ?
Ответ: Основное внимание уделяется контролю за износом валков и помольного стола, а также поддержанию стабильной подачи материала. Современные системы мониторинга (вибрация, температура, давление) позволяют эффективно управлять этими процессами. Важным аспектом является также квалификация обслуживающего персонала, для обучения которому наша компания предлагает специальные программы.

Введение в технологию помола цементного клинкера

В современной цементной промышленности эффективность и тонкость помола являются ключевыми факторами, определяющими как качество конечного продукта, так и общую экономическую эффективность производства. Традиционные шаровые мельницы, долгое время бывшие стандартом отрасли, постепенно уступают место более совершенным технологиям, среди которых вертикальные валковые мельницы (ВВМ) занимают лидирующие позиции. Эти агрегаты представляют собой революционное решение для измельчения цементного клинкера и гранулированного доменного шлака, предлагая беспрецедентный уровень контроля над гранулометрическим составом и значительное снижение энергопотребления.

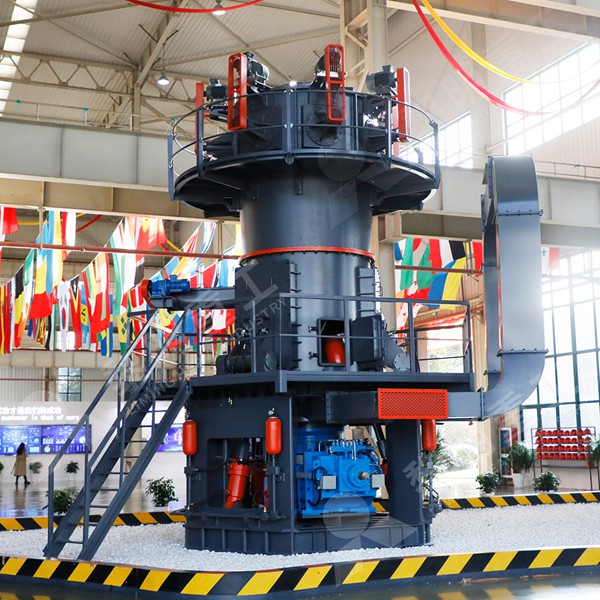

Принцип работы и ключевые преимущества вертикальных валковых мельниц

Вертикальная валковая мельница для помола клинкера функционирует по принципу измельчения материала между вращающимся помольным столом и независимо приводимыми в движение валками. Сырье подается в центр стола и под действием центробежной силы перемещается к его периферии, проходя через зону измельчения. Важнейшим элементом системы является сепаратор, расположенный в верхней части мельницы, который обеспечивает классификацию частиц: мелкие фракции, соответствующие заданной тонкости, выводятся в качестве готового продукта, а крупные возвращаются на доизмельчение.

К основным преимуществам ВВМ относятся:

• Высокая энергоэффективность: Специфическое энергопотребление на 30-50% ниже по сравнению с шаровыми мельницами за счет более эффективного механизма измельчения и отсутствия необходимости поднимать всю массу мелющих тел.
• Превосходная тонкость помола: Возможность гибкой регулировки параметров работы сепаратора и давления валков позволяет достигать высокой и стабильной тонкости продукта (обычно в диапазоне 4000-5000 см²/г по Блейну).
• Компактность и низкий уровень шума: Вертикальная конструкция занимает значительно меньшую площадь, а закрытый цикл помола с внутренней сепарацией снижает уровень шума и пылеобразования.
• Высокая надежность и простота обслуживания: Модульная конструкция ключевых узлов, таких как валки и помольный стол, позволяет проводить быструю замену изнашиваемых частей.

Критические технологические аспекты для достижения высокой тонкости

Достижение и поддержание высокой тонкости помола (high fineness) требует точной настройки и синхронизации нескольких систем мельницы.

1. Система помола и давление валков

Сердцем мельницы является узел измельчения. Для эффективного помола клинкера до высокой тонкости необходимо оптимальное давление между валками и помольным столом. Современные гидропневматические системы обеспечивают плавное и точное регулирование этого давления, что позволяет адаптировать процесс к изменяющимся характеристикам сырья. Профиль валков и материал футеровки также критически важны для износостойкости и эффективности передачи энергии.

2. Классификация и сепарация

Высокоэффективный динамический сепаратор является ключом к контролю тонкости. Он должен создавать стабильный воздушный поток и обеспечивать четкое разделение частиц. Современные сепараторы с регулируемыми лопатками и частотой вращения ротора позволяют оперативно менять гранулометрический состав продукта без остановки мельницы.

3. Транспортировка и охлаждение продукта

Тонкий цемент склонен к агломерации и обладает высокой температурой на выходе из мельницы. Поэтому надежная пневмотранспортная система и эффективный финишный охладитель (например, расположенный в верхней части мельницы) необходимы для обеспечения сыпучести продукта и предотвращения его преждевременной гидратации.

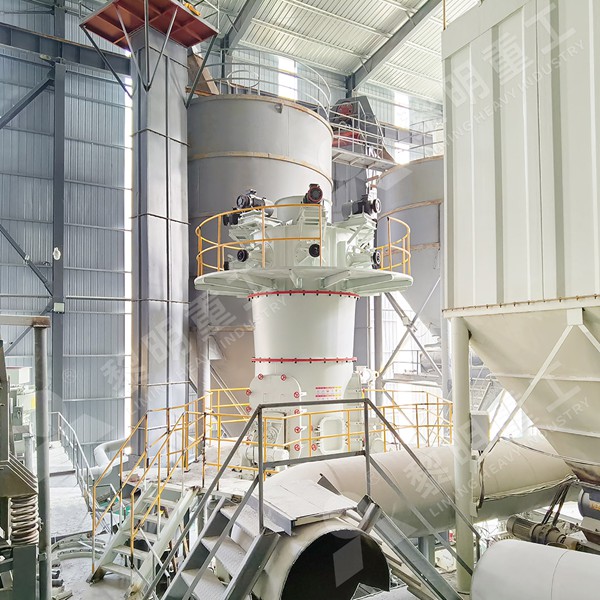

Рекомендуемое оборудование: Серия вертикальных валковых мельниц HLMX

Для предприятий, стремящихся вывести помол цементного клинкера на новый уровень эффективности и качества, наша компания рекомендует обратить внимание на флагманскую серию мельниц HLMX Superfine Vertical Roller Mill. Эта мельница была специально спроектирована для задач, требующих сверхтонкого и высокопроизводительного помола.

Ключевые особенности HLMX:

• Многоступенчатая система классификации: Комбинация статического и динамического сепараторов обеспечивает беспрецедентную точность разделения частиц, позволяя достигать тонкости до 7000 см²/г и выше.
• Инновационная система гидравлического давления: Обеспечивает постоянное и стабильное усилие помола, что критически важно для однородности продукта высокой тонкости.
• Интеллектуальная система управления: Встроенная система PLC постоянно мониторит ключевые параметры (давление, температуру, вибрацию, энергопотребление) и автоматически оптимизирует процесс для поддержания заданных характеристик продукта при минимальных затратах.
• Модульная конструкция валков: Позволяет производить замену футеровки валков с минимальным временем простоя.

Для проектов с очень высокими требованиями к производительности также стоит рассмотреть нашу мельницу серии HLM Vertical Roller Mill, которая доказала свою надежность на сотнях промышленных объектов по всему миру, предлагая оптимальный баланс между стоимостью, производительностью и качеством помола.

Заключение

Внедрение высокопроизводительной вертикальной валковой мельницы для помола цементного клинкера — это стратегическое решение, ведущее к существенной экономии энергии, повышению качества цемента и снижению эксплуатационных расходов. Современные модели, такие как HLMX, оснащенные передовыми системами управления и сепарации, позволяют не только достигать требуемых показателей тонкости, но и гибко адаптироваться к меняющимся рыночным требованиям. Инвестиции в эту технологию окупаются за счет снижения удельных затрат на электроэнергию, увеличения межремонтных периодов и производства конкурентоспособного продукта высшего качества.

Часто задаваемые вопросы (FAQ)

1. Насколько вертикальная валковая мельница энергоэффективнее шаровой мельницы при помоле клинкера до одинаковой тонкости?
Вертикальные валковые мельницы обычно демонстрируют экономию электроэнергии на 30-50% по сравнению с традиционными шаровыми мельницами замкнутого цикла при помоле цементного клинкера до тонкости 4000-4500 см²/г по Блейну. Это достигается за счет более эффективного механизма измельчения (раздавливание и истирание вместо удара) и отсутствия потерь на трение мелющих тел друг о друга.

2. С какими основными эксплуатационными challenges (проблемами) можно столкнуться при работе ВВМ на клинкере высокой тонкости?
Основные вызовы включают: повышенный износ валков и футеровки стола из-за абразивности клинкера, необходимость более тонкого контроля температуры продукта (риск дегидратации гипса), а также обеспечение стабильности воздушного потока и работы сепаратора для поддержания узкого гранулометрического состава. Современные мельницы, такие как HLMX, решают эти проблемы за счет износостойких материалов, эффективных систем охлаждения и интеллектуального управления.

3. Можно ли в одной вертикальной мельнице осуществлять помол не только клинкера, но и других компонентов (шлак, зола, известняк)?
Да, современные ВВМ, включая наши модели HLM и HLMX, отлично подходят для помола смесей. Наиболее распространенным является совместный помол клинкера и гранулированного доменного шлака (ГДШ) для производства шлакопортландцемента. Мельница также может работать на смеси клинкера, гипса и минеральных добавок (зола-унос, известняк). Критически важна правильная настройка параметров (давление, скорость сепаратора) под конкретный состав шихты.

4. Какова типичная продолжительность капитального ремонта (замена изнашиваемых частей) вертикальной валковой мельницы по сравнению с шаровой?
Одним из преимуществ ВВМ является сокращение времени простоя на техническое обслуживание. Полная замена футеровки валков и помольного стола в ВВМ, благодаря модульной конструкции, обычно занимает 7-10 дней. Для шаровой мельницы сопоставимой производительности аналогичные работы по замене брони и загрузке мелющих тел могут занять 2-3 недели. При этом межремонтный период у современных ВВМ достигает 8000-10000 часов работы на клинкере.

Введение

В современной цементной промышленности повышение энергоэффективности помольного оборудования является одной из ключевых задач для снижения себестоимости продукции и минимизации экологического следа. Среди различных технологий помола клинкера вертикальные валковые мельницы (ВВМ) зарекомендовали себя как наиболее прогрессивное решение, демонстрирующее значительное преимущество в удельном расходе энергии по сравнению с традиционными шаровыми мельницами. В данной статье мы детально рассмотрим факторы, влияющие на удельный энергопотребление ВВМ при помоле клинкера, проанализируем ключевые параметры оптимизации и представим передовые технологические решения.

Принцип работы и преимущества ВВМ

Вертикальная валковая мельница осуществляет помол материала между вращающимся помольным столом и роликами, прижимаемыми к нему под давлением. Измельченный материал транспортируется потоком горячего газа в сепаратор, где происходит разделение на готовый продукт и крупку, возвращаемую на доизмельчение. Такая конструкция обеспечивает несколько фундаментальных преимуществ:

• Низкий удельный расход энергии: Основное преимущество ВВМ – экономия электроэнергии на 30-50% по сравнению с шаровой мельницей при помоле того же клинкера до аналогичной тонкости. Это достигается за счет более эффективного механизма измельчения (раздавливание и истирание) и совмещения процессов помола, сушки и классификации в одном агрегате.
• Компактность и меньшие капитальные затраты: ВВМ занимает значительно меньше площади, а ее строительная высота, хотя и больше, не требует массивного фундамента, как для шаровой мельницы.
• Возможность эффективной сушки: Прямой контакт материала с горячими газами позволяет эффективно сушить сырье с высокой влажностью, что критически важно при использовании альтернативных видов топлива и сырья.

Факторы, влияющие на удельный расход энергии

Удельный расход энергии (УРЭ) ВВМ, обычно выражаемый в кВт·ч/т, зависит от сложного взаимодействия множества параметров. Их можно разделить на три основные группы:

1. Свойства материала (клинкера)

• Твердость и абразивность: Ключевые факторы. Высокая твердость клинкера (например, высокое содержание C3S) увеличивает сопротивление измельчению и износ роликов и стола, что напрямую влияет на энергопотребление.
• Гранулометрический состав питания: Оптимальный размер частиц на входе (обычно до 5-8% > 30 мм) обеспечивает стабильный слой материала на столе и эффективную работу мельницы. Слишком крупное или слишком мелкое питание нарушает баланс и повышает УРЭ.
• Влажность: Хотя ВВМ эффективно сушит, повышенная влажность требует больше энергии на испарение воды, увеличивая общий расход тепловой и, косвенно, электрической энергии.

2. Параметры эксплуатации и настройки мельницы

• Давление помола: Оптимальное давление между роликами и столом критически важно. Слишком низкое давление приводит к неэффективному измельчению и повышенной циркулирующей нагрузке. Слишком высокое – к излишнему расходу энергии и ускоренному износу.
• Скорость вращения сепаратора: Определяет тонкость помола (удельную поверхность по Блейну). Более высокая тонкость требует больше энергии. Современные высокоэффективные сепараторы позволяют достигать требуемой тонкости с меньшим переизмельчением.
• Расход и температура газового потока: Влияют на транспорт материала, сушку и классификацию. Правильная настройка предотвращает завалы и обеспечивает стабильный режим работы.
• Состояние износа помольных элементов: Изношенные профили роликов и стола нарушают геометрию помольной зоны, снижая эффективность измельчения и повышая УРЭ на 5-15%.

3. Конструктивные особенности мельницы

• Гидравлическая система: Современные системы с аккумуляторами давления обеспечивают плавное регулирование и амортизацию при прохождении недробимых тел, снижая пиковые нагрузки на привод.
• Приводная система: Мощность и КПД главного привода, редуктора и двигателя.
• Аэродинамика корпуса и сепаратора: Оптимизированная конструкция минимизирует гидравлическое сопротивление, снижая энергопотребление вентилятора.

Стратегии оптимизации и снижения удельного расхода энергии

Для достижения минимального УРЭ необходим комплексный подход:

1. Мониторинг и диагностика в реальном времени: Постоянный контроль параметров (давление, ток двигателя, перепад давления, тонкость) позволяет оперативно корректировать режим работы.
2. Своевременная замена изношенных частей: Использование высокопрочных и износостойких материалов для роликов и стола продлевает срок службы и поддерживает стабильный УРЭ. В этом контексте мы рекомендуем обратить внимание на наши запатентованные композитные наплавленные плиты стола и роликов серии «МАГНУМ». Их уникальная структура обеспечивает на 30-40% больший ресурс по сравнению со стандартными решениями, что напрямую способствует поддержанию низкого и стабильного удельного энергопотребления на протяжении всего межремонтного цикла.
3. Оптимизация системы сепарации: Модернизация статических и динамических сепараторов до последнего поколения позволяет улучшить гранулометрический состав продукта и снизить циркулирующую нагрузку.

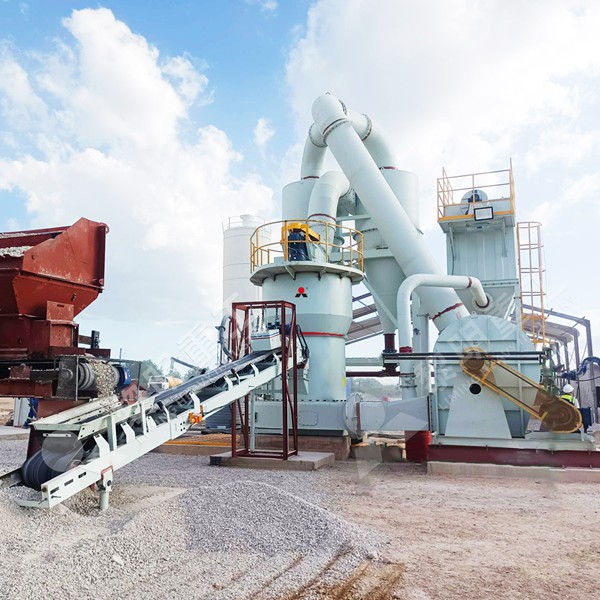

4. Автоматизация и продвинутые системы управления: Внедрение систем экспертного управления (например, на базе ПИД-регуляторов и нечеткой логики) автоматически поддерживает оптимальные параметры работы, компенсируя колебания свойств сырья.
5. Модернизация вспомогательного оборудования: Установка высокоэффективных вентиляторов с регулируемой скоростью, оптимизация аспирационных трактов.

Практические результаты и сравнение

Современные модели ВВМ ведущих производителей, при помоле портландцементного клинкера до тонкости 3500-3800 см²/г по Блейну, демонстрируют удельный расход электроэнергии в диапазоне 22-28 кВт·ч/т. Для сравнения, традиционные шаровые мельницы в замкнутом цикле для той же задачи потребляют 32-40 кВт·ч/т. Экономия становится еще более значительной при необходимости сушки (например, при использовании гранулированного доменного шлака).

Важным аспектом является также общий коэффициент полезного действия системы. Наша компания предлагает комплексное решение для модернизации помольных установок – систему интеллектуального контроля помола «ЦЕМ-АИ». Эта система не только оптимизирует работу ВВМ в реальном времени, но и прогнозирует износ элементов, планирует техобслуживание и обеспечивает устойчивую экономию энергии на уровне 5-10% от базового потребления.

Заключение

Вертикальная валковая мельница представляет собой наиболее энергоэффективную технологию для помола клинкера на сегодняшний день. Достижение минимального удельного расхода энергии требует глубокого понимания взаимосвязи между свойствами материала, параметрами эксплуатации и конструкцией оборудования. Стратегия, сочетающая правильный выбор и обслуживание износостойких элементов (таких как наши плиты «МАГНУМ»), внедрение передовых систем автоматизации (как система «ЦЕМ-АИ») и постоянный технологический контроль, позволяет цементным заводам не только значительно снизить операционные расходы, но и повысить общую надежность и производительность помольного отделения. В условиях растущих тарифов на электроэнергию и ужесточения экологических норм, инвестиции в оптимизацию ВВМ становятся не просто целесообразными, а необходимыми для сохранения конкурентоспособности предприятия.

Часто задаваемые вопросы (FAQ)

1. Какой типичный удельный расход энергии ВВМ для помола клинкера?

Для современных вертикальных валковых мельниц при помоле портландцементного клинкера до тонкости 3500-3800 см²/г по Блейну удельный расход электроэнергии обычно находится в диапазоне 22-28 кВт·ч/т. Конкретное значение зависит от твердости клинкера, конструкции мельницы и эффективности системы сепарации.

2. Как износ роликов и стола влияет на энергопотребление?

Значительный износ изменяет геометрию помольной зоны, снижая эффективность измельчения. Это приводит к увеличению циркулирующей нагрузки, нестабильности работы и росту удельного расхода энергии на 5-15% и более. Регулярный мониторинг профиля и своевременная замена изношенных элементов критически важны для поддержания энергоэффективности.

3. Можно ли использовать ВВМ для помола только клинкера, или возможна совместная помолка?

Современные ВВМ отлично подходят как для помола чистого клинкера, так и для совместного помола клинкера с гипсом и различными минеральными добавками (шлак, пуццолан, зола-унос, известняк). Конструкция и система сепарации позволяют гибко регулировать состав и тонкость многокомпонентного цемента.

4. Каковы основные меры по снижению УРЭ существующей ВВМ?

Ключевые меры включают: 1) Оптимизацию давления помола и скорости сепаратора; 2) Поддержание оптимальной толщины слоя материала на столе; 3) Своевременную замену изношенных помольных элементов на высокоэффективные (например, серии «МАГНУМ»); 4) Модернизацию системы управления (внедрение систем типа «ЦЕМ-АИ»); 5) Обеспечение стабильного гранулометрического состава питания мельницы.

Введение

В современной цементной промышленности вертикальные валковые мельницы (VRM) стали стандартом для помола цементного клинкера благодаря своей высокой энергоэффективности и производительности. Сердцем такой мельницы является редуктор — сложный и критически важный узел, преобразующий высокую скорость вращения двигателя в низкую скорость вращения помольного стола с необходимым высоким крутящим моментом. Правильный выбор и безупречное техническое обслуживание редуктора напрямую определяют надежность, долговечность и экономическую эффективность всего помольного агрегата.

Ключевые критерии выбора редуктора для вертикальной мельницы

1. Расчет мощности и крутящего момента

Выбор начинается с точного определения требуемой мощности (кВт) и крутящего момента (кНм). Эти параметры зависят от:

• Производительности мельницы по готовому продукту (т/ч).
• Твердости и абразивности цементного клинкера.
• Требуемой тонкости помола (удельная поверхность по Блейну).
• Конструктивных особенностей мельницы (диаметр стола, давление помола).

Редуктор должен иметь расчетный запас прочности (коэффициент службы) не менее 2.0 для основных компонентов (шестерни, валы, подшипники) с учетом пиковых нагрузок при запуске и колебаний в питании.

2. Конструкция и тип передачи

Для вертикальных мельниц применяются преимущественно планетарные (планетарно-цилиндрические) редукторы. Их преимущества:

• Компактность и малый вес при высокой передаче мощности.
• Равномерное распределение нагрузки между сателлитами.
• Высокий КПД (более 98%).
• Соосность входного и выходного валов, что упрощает монтаж.

Корпус редуктора должен быть литым из высококачественного чугуна или сварной конструкции из стали для обеспечения жесткости и демпфирования вибраций.

3. Система смазки и охлаждения

Надежная система смазки — залог долгой жизни редуктора. Она должна включать:

• Основной и резервный масляные насосы.
• Термостатируемый теплообменник (воздушный или водяной) для поддержания оптимальной температуры масла (обычно 45-55°C).
• Фильтры тонкой очистки с сигнализацией загрязнения.
• Систему подогрева масла для запуска в холодных условиях.

4. Мониторинг и диагностика

Современные редукторы оснащаются датчиками для непрерывного контроля:

• Температуры масла на входе/выходе и в подшипниках.
• Вибрации на корпусе и подшипниках.
• Уровня, давления и чистоты масла.
• Износа зубьев (методом анализа частиц износа в масле).

Рекомендуемое решение

Для наиболее требовательных условий помола цементного клинкера мы рекомендуем наш флагманский продукт — серию редукторов «VRM-PowerDrive 8000». Эта серия разработана специально для мельниц мощностью от 4000 до 8000 кВт. Ее отличительные особенности: модульная планетарная ступень с тремя или четырьмя сателлитами из кованой хромоникельмолибденовой стали с цементацией и шлифовкой зубьев; интеллектуальная система циркуляционной смазки «DuoGuard» с двойными насосами и онлайн-анализом масла; встроенная система мониторинга состояния «GearHealth Monitor», передающая данные в систему управления заводом. Редукторы этой серии демонстрируют бесперебойную работу свыше 100 000 часов при правильном обслуживании.

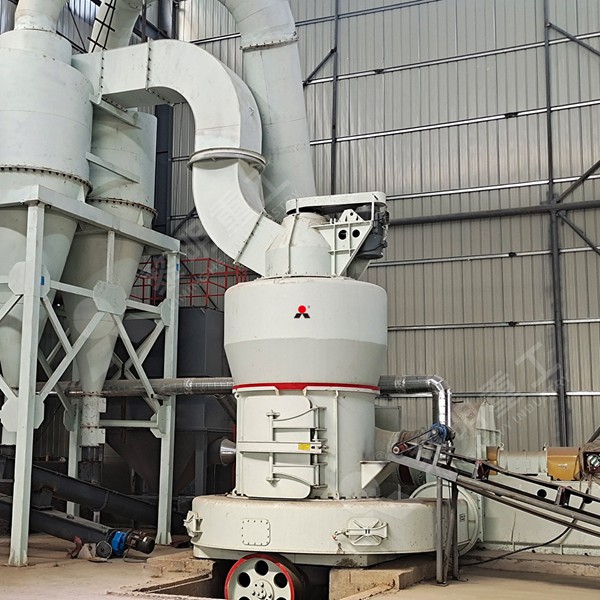

Руководство по техническому обслуживанию

Ежедневное и еженедельное обслуживание

• Визуальная проверка на утечки масла.
• Контроль показаний датчиков температуры и давления масла.
• Проверка уровня масла в баке.
• Прослушивание работы на предмет посторонних шумов.

Ежемесячное и ежеквартальное обслуживание

• Взятие проб масла для лабораторного анализа на содержание влаги, кислотность, загрязнения и частицы износа.
• Очистка или замена фильтрующих элементов.
• Проверка и очистка теплообменников.
• Контроль центровки редуктора с двигателем и помольным столом (лазерным методом).

Капитальный ремонт и осмотр

Плановый капитальный осмотр внутренних компонентов рекомендуется проводить каждые 5-7 лет или после 50 000-60 000 часов наработки. Он включает:

• Полную замену масла и промывку системы.
• Детальный осмотр зубьев шестерен на предмет питтинга, задиров или точечного износа.
• Проверку радиальных и осевых зазоров в подшипниках качения.
• Дефектоскопию критических сварных швов и валов.

Для мельниц средней мощности или модернизации существующих линий отлично подойдет наша серия «VRM-EcoDrive 5000». Она предлагает оптимальное соотношение цены и надежности для диапазона мощностей 2500-5000 кВт, сохраняя ключевые преимущества в виде эффективной планетарной передачи и продуманной системы смазки.

Заключение

Выбор редуктора для вертикальной мельницы — это стратегическое инвестиционное решение. Приоритет должен отдаваться не минимальной начальной стоимости, а общей стоимости влажения, которая складывается из надежности, энергоэффективности и затрат на обслуживание. Соблюдение строгого регламента технического обслуживания, основанного на прогнозной, а не реактивной модели, позволяет предотвратить внеплановые простои, стоимость которых в цементном производстве чрезвычайно высока. Правильно выбранный и обслуживаемый редуктор обеспечивает стабильную работу мельницы на протяжении десятилетий, внося решающий вклад в рентабельность предприятия.

Часто задаваемые вопросы (FAQ)

1. Какой интервал замены масла в редукторе VRM является оптимальным?

Интервал замены масла не является фиксированным и должен определяться на основе регулярного химического и спектрального анализа проб масла. Обычно первая замена проводится после 500-1000 часов работы (обкаточный период), затем — в среднем каждые 10 000 – 15 000 часов. Однако агрессивные условия (высокая запыленность, перепады температур) или ухудшение показателей масла в анализах могут потребовать более частой замены.

2. Каковы наиболее распространенные причины выхода из строя редукторов вертикальных мельниц?

Основные причины: 1) Загрязнение масла твердыми частицами или водой (более 50% отказов). 2) Недостаточная или неправильная смазка при запуске. 3) Перегрузки, вызванные попаданием металлических предметов в помольную зону или нарушениями в питании мельницы. 4) Несоосность с двигателем или помольным столом, ведущая к вибрациям и усталостным разрушениям.

3. Можно ли модернизировать систему мониторинга на старом редукторе?

Да, это не только возможно, но и крайне рекомендуется. Наша компания предлагает решения по ретрофиту, включающие установку современных датчиков вибрации и температуры, онлайн-датчиков качества масла и систем сбора данных. Это позволяет перейти от планово-предупредительного к прогнозному техническому обслуживанию, значительно повышая надежность.

4. Как правильно хранить запасной редуктор или его основные компоненты?

Редуктор или крупные узлы должны храниться в закрытом, сухом и отапливаемом помещении. Все фланцевые и резьбовые отверстия должны быть заглушены, а внутренние полости — заполнены консервационным маслом с ингибиторами коррозии. Валы необходимо периодически проворачивать (не менее чем на один полный оборот каждые 3 месяца) для равномерного распределения смазки в подшипниках. Электронные блоки управления должны храниться в условиях контролируемой влажности.

Введение

В современной цементной промышленности помол клинкера является одним из наиболее энергоемких процессов. Вертикальные валковые мельницы (VRM) зарекомендовали себя как высокоэффективное оборудование для помола цементного сырья и клинкера. Ключевым компонентом, определяющим эффективность всего помольного цикла, является сепаратор. Его основная задача – классификация частиц по размеру, обеспечение требуемой тонкости готового продукта и возврат крупных частиц на домол. Понимание принципа работы и методов оптимизации сепаратора напрямую влияет на производительность, качество продукции и энергопотребление предприятия.

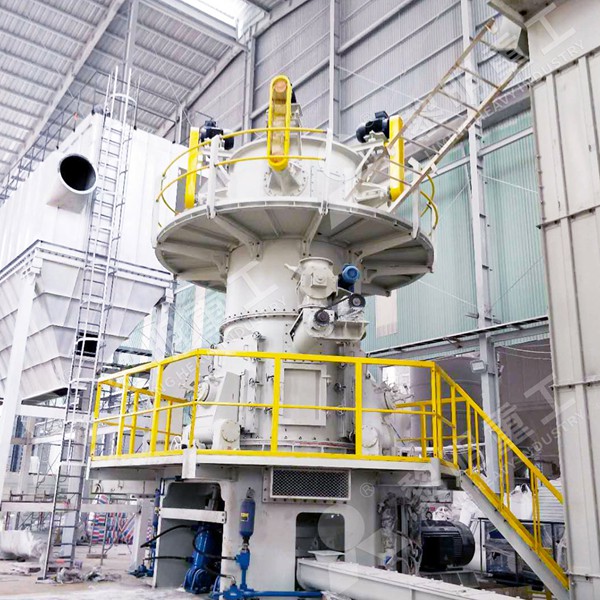

Принцип работы сепаратора вертикальной мельницы

Сепаратор в вертикальной мельнице представляет собой динамический воздушный классификатор, установленный в верхней части мельницы. Процесс разделения происходит по следующему принципу:

1. Подача материала: Измельченный в размольном столе материал потоком транспортного газа (обычно горячего воздуха) поднимается в сепараторную зону.
2. Классификация: Вращающийся ротор сепаратора (приводной диск с лопастями) создает мощное центробежное поле. Частицы, попадая в это поле, подвергаются действию двух основных сил: центробежной силы, отбрасывающей их к периферии, и аэродинамической силы сопротивления газа, тянущей их к центральному выходу.
3. Разделение: Мелкие частицы, у которых аэродинамическая сила превышает центробежную, проходят через ротор и уносятся газовым потоком в циклон или рукавный фильтр для осаждения – это и есть готовый продукт (цемент). Крупные и тяжелые частицы, у которых преобладает центробежная сила, отбрасываются к стенке сепаратора, падают вниз и возвращаются на размольный стол для повторного измельчения.
4. Регулировка: Тонкость помола регулируется главным образом изменением скорости вращения ротора сепаратора. Увеличение скорости повышает центробежную силу, что приводит к получению более тонкого продукта (так как через ротор проходят только самые мелкие частицы). Снижение скорости, соответственно, укорачивает продукт.

Ключевые компоненты современного сепаратора

• Приводная система: Высокоточный частотно-регулируемый привод (ЧРП) для плавного изменения скорости ротора.
• Ротор: Конструкция из легких сплавов или композитных материалов с оптимизированным профилем лопаток для минимизации сопротивления и создания однородного воздушного поля.
• Направляющие лопатки (статор): Расположены по периферии и служат для закрутки воздушного потока перед входом в ротор, повышая эффективность классификации.
• Корпус и дроссельные заслонки: Обеспечивают контроль воздушного потока и герметичность системы.

Оптимизация эффективности сепаратора

Максимальная эффективность работы сепаратора достигается за счет комплексного подхода, учитывающего механические, аэродинамические и технологические параметры.

1. Оптимизация аэродинамики и конструкции

Современные разработки направлены на снижение переизмельчения и создание более четкой границы разделения. Это достигается за счет:

• Компьютерного моделирования (CFD) воздушных потоков внутри сепаратора для оптимизации геометрии лопаток ротора и статора.
• Использования износостойких материалов с особым покрытием для критических деталей, что сохраняет аэродинамический профиль в течение длительного срока службы.
• Минимизации мертвых зон и завихрений, которые приводят к неэффективной циркуляции материала.

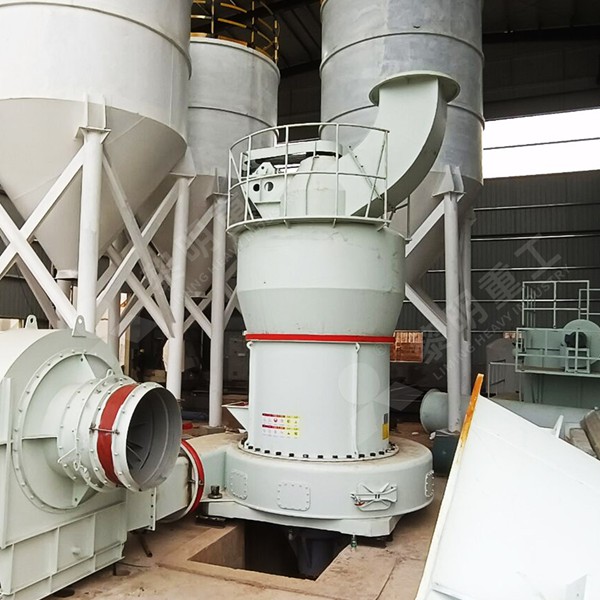

2. Точное управление и автоматизация

Интеграция сепаратора в систему автоматического управления технологическим процессом (АСУТП) позволяет:

• В реальном времени корректировать скорость ротора в зависимости от сигнала онлайн-анализатора тонкости помола (например, на основе лазерного анализа).
• Поддерживать стабильную тонкость продукта несмотря на колебания свойств сырья или производительности мельницы.
• Оптимизировать энергопотребление, снижая скорость сепаратора до минимально необходимой для достижения заданной тонины.

3. Снижение энергопотребления

Сепаратор потребляет значительную часть энергии мельничного агрегата. Ключевые меры по экономии:

• Применение энергоэффективных двигателей и приводов с высоким КПД.
• Оптимизация общего воздушного потока через мельницу, так как мощность вентилятора часто превышает мощность привода сепаратора.
• Регулярное техническое обслуживание: балансировка ротора, проверка зазоров, очистка от налипаний для поддержания проектных аэродинамических характеристик.

Рекомендуемые продукты от нашей компании

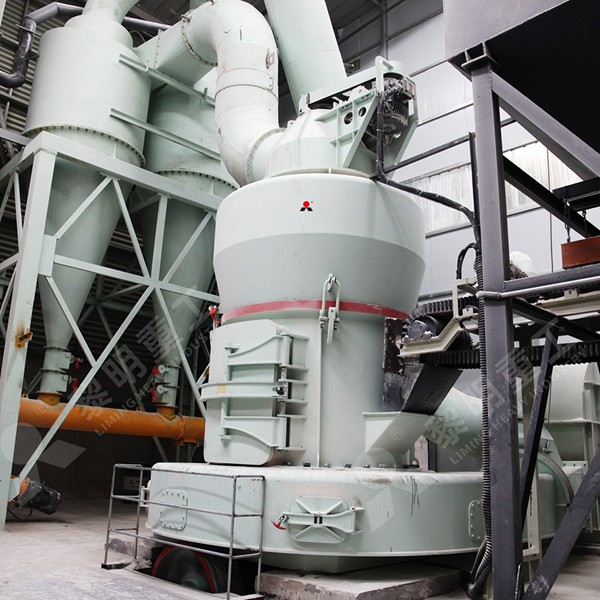

Для достижения наилучших показателей помола мы рекомендуем интегрировать в ваше производство наши передовые решения. Динамический сепаратор серии «СМАРТ-СЕП» отличается революционной конструкцией ротора с изменяемым углом атаки лопастей, что позволяет гибко настраивать гранулометрический состав продукта в широком диапазоне без остановки агрегата. Его КПД классификации достигает 85-90%, что существенно снижает циркуляционную нагрузку и удельный энергорасход.

Для модернизации существующих установок идеально подходит Высокоэффективный статор-направляющий аппарат «ТУРБО-ФЛОУ». Его установка вместо стандартных направляющих лопаток позволяет упорядочить поток на входе в ротор, повысить резкость сепарации на 15-20% и снизить гидравлическое сопротивление всего сепарационного узла.

Заключение

Сепаратор вертикальной мельницы – это не просто вспомогательное устройство, а интеллектуальный центр управления качеством и эффективностью помольного процесса. Его правильный выбор, настройка и эксплуатация напрямую определяют экономические и технологические показатели цементного производства. Внедрение современных, оптимизированных сепараторов, таких как наши разработки «СМАРТ-СЕП» и «ТУРБО-ФЛОУ», позволяет существенно повысить производительность, улучшить качество цемента (в том числе за счет более благоприятного гранулометрического состава) и добиться значительной экономии электроэнергии, что в условиях растущих тарифов является критически важным фактором конкурентоспособности.

Часто задаваемые вопросы (FAQ)

1. Как часто необходимо проводить техническое обслуживание сепаратора?
   Рекомендуется ежесменная проверка показателей датчиков вибрации и температуры подшипников. Полное техническое обслуживание с осмотром, проверкой зазоров и балансировкой ротора следует проводить в соответствии с регламентом производителя, обычно каждые 8 000 – 12 000 часов работы, или при заметном падении эффективности помола.
2. Можно ли модернизировать старый сепаратор без замены всего агрегата?
   Да, часто экономически целесообразна частичная модернизация. Замена стандартного ротора на высокоэффективный (например, ротор серии «СМАРТ-СЕП») или установка оптимизированного направляющего аппарата («ТУРБО-ФЛОУ») могут дать прирост эффективности на 15-30% при сравнительно низких капиталовложениях.
3. Как сепаратор влияет на прочность цемента?
   Сепаратор напрямую влияет на гранулометрический состав (распределение частиц по размерам). Оптимальный состав, с достаточным количеством средних и мелких фракций, обеспечивает лучшее водоотделение, плотность упаковки частиц и, как следствие, более высокую раннюю и марочную прочность цементного камня по сравнению с просто тонким, но монодисперсным продуктом.
4. Что является основным признаком неоптимальной работы сепаратора?
   Ключевые признаки: нестабильная тонкость продукта при постоянной скорости ротора, повышенный удельный энергорасход мельницы, повышенная циркуляционная нагрузка (переизмельчение), а также повышенный уровень вибрации или шума, исходящего от сепаратора, что может указывать на износ, разбалансировку или налипание материала.

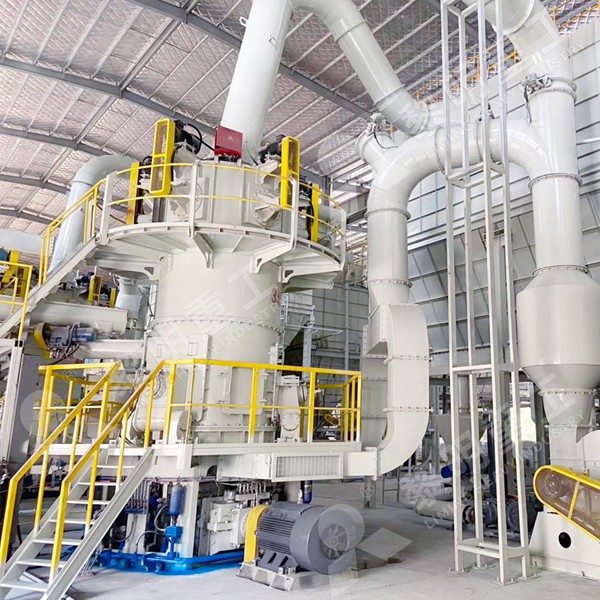

Вертикальная валковая мельница для помола цементного клинкера: Ключевые особенности и преимущества

В современной цементной промышленности эффективность измельчения является одним из ключевых факторов, определяющих как экономическую рентабельность производства, так и качество конечного продукта. Среди различных технологий помола вертикальная валковая мельница (ВВМ) зарекомендовала себя как наиболее прогрессивное и экономичное решение для измельчения цементного клинкера и гранулированного доменного шлака. Данная статья подробно рассматривает принцип работы, ключевые конструктивные особенности и неоспоримые преимущества этой технологии.

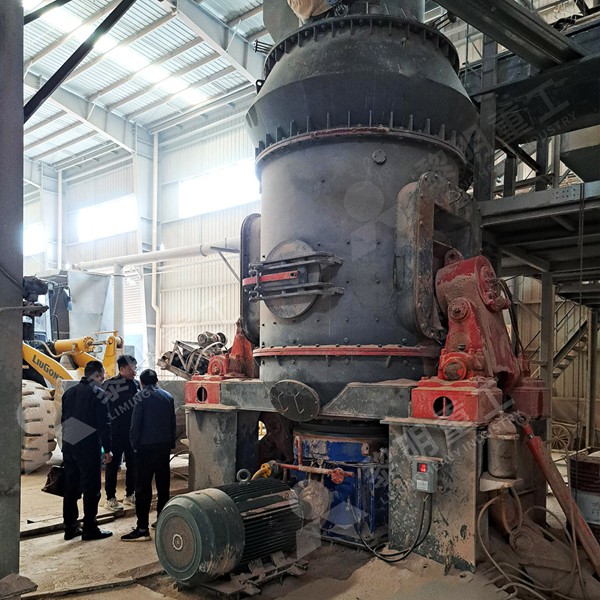

Принцип работы и конструктивные особенности

В отличие от традиционных шаровых мельниц, в которых используется принцип ударного и истирающего воздействия вращающихся шаров, вертикальная валковая мельница осуществляет помол путем раздавливания материала между вращающимся помольным столом и неподвижными валками. Исходный материал подается в центр стола и под действием центробежной силы перемещается к его периферии, попадая в зону между столом и валками. После раздавливания материал потоком горячего газа (часто отходящих газов печи) транспортируется в сепаратор, расположенный в верхней части мельницы. Тонкий продукт (готовый цемент) выносится газом в циклон для осаждения, а крупные частицы возвращаются на помольный стол для доизмельчения.

Ключевыми компонентами современной ВВМ являются:

1. Помольный стол: Вращающийся стол с приводом от редуктора и двигателя. Поверхность стола имеет профиль, обеспечивающий оптимальное распределение материала.
2. Помольные валки (ролики): Обычно от 2 до 4 валков, оснащенных гидравлической системой прижима, которая создает необходимое давление для раздавливания материала. Современные системы позволяют индивидуально поднимать валки для облегчения запуска и технического обслуживания.
3. Сепаратор: Динамический сепаратор с регулируемой скоростью вращения ротора, который точно контролирует гранулометрический состав готового продукта (тонкость помола).
4. Система приводов: Мощный редуктор и двигатель, обеспечивающие вращение помольного стола.
5. Система газового потока: Вентилятор, создающий циркуляцию горячих газов для сушки и транспортировки материала.

Ключевые преимущества вертикальных валковых мельниц

Внедрение ВВМ приносит цементным заводам целый ряд существенных выгод:

1. Высокая энергоэффективность: Это главное преимущество. ВВМ потребляет на 30-50% меньше электроэнергии по сравнению с шаровой мельницей при помоле того же материала до одинаковой тонкости. Экономия достигается за счет более эффективного принципа измельчения (раздавливание вместо удара) и отсутствия необходимости вращать тяжелый барабан с шарами.

2. Отличные возможности сушки: Прямой контакт материала с горячими газами внутри мельницы позволяет эффективно сушить сырье с высокой начальной влажностью (до 15-20%). Это устраняет необходимость в отдельной сушильной установке для многих видов сырья.

3. Компактность и меньшие капитальные затраты: Вертикальная конструкция и высокая удельная производительность приводят к значительной экономии занимаемой площади. Фундаменты для ВВМ также менее массивны, чем для шаровых мельниц, что снижает стоимость строительно-монтажных работ.

4. Точный контроль качества продукта: Современные динамические сепараторы обеспечивают очень узкий гранулометрический состав и высокую однородность цемента. Это положительно сказывается на его прочностных характеристиках и позволяет оптимизировать состав сырьевой смеси.

5. Низкий уровень шума: Уровень шума от работы ВВМ значительно ниже, чем от шаровой мельницы, что улучшает условия труда и снижает нагрузку на окружающую среду.

6. Гибкость в работе: Современные системы автоматического управления позволяют быстро менять режимы помола и тонкость продукта, а также работать с различными видами сырья и добавок.

Рекомендуемые решения от нашей компании

Для достижения максимальной эффективности и надежности при помоле цементного клинкера мы настоятельно рекомендуем нашу флагманскую разработку – вертикальную валковую мельницу серии GRMK. Эта мельница воплощает в себе последние достижения в области механики, гидравлики и автоматизации. Ее ключевыми особенностями являются:

• Модульная конструкция, сокращающая сроки монтажа.
• Инновационная система гидравлического прижима валков с функцией “подъем-опускание” для удобства обслуживания.
• Высокоэффективный редуктор с планетарной передачей, обеспечивающий высокий КПД и долгий срок службы.
• Интегрированная система смазки и гидравлики.
• Полная совместимость с системами АСУ ТП для работы в режиме “умной мельницы”.

Для помола шлака или комбинированного помола клинкера и шлака идеально подходит модель GRMS, специально оптимизированная для работы с абразивными материалами за счет использования износостойких материалов в ключевых узлах.

Заключение

Вертикальная валковая мельница представляет собой технологический прорыв в цементной промышленности, предлагая беспрецедентный уровень энергоэффективности, гибкости и контроля качества. Переход на эту технологию является стратегическим решением, позволяющим значительно снизить операционные расходы и углеродный след производства, одновременно повышая конкурентоспособность продукции. Инвестиции в современное оборудование, такое как мельницы серий GRMK и GRMS, окупаются в кратчайшие сроки за счет экономии электроэнергии и повышения надежности технологического процесса.

Часто задаваемые вопросы (FAQ)

1. Насколько сложен переход с шаровой мельницы на ВВМ для существующего производства?
Переход требует детального проектирования, но он вполне осуществим. Основные изменения касаются инфраструктуры (фундамент, размещение, газовые тракты) и системы транспортировки продукта. Наша компания предоставляет полный комплекс услуг от аудита и проектирования до монтажа и ввода в эксплуатацию, минимизируя простои производства.

2. Как ВВМ влияет на качество цемента, особенно на его сроки схватывания и прочность?
Цемент, произведенный на ВВМ, часто имеет более узкий гранулометрический состав и несколько иную форму частиц. Это может влиять на реологию и раннюю прочность. Однако с помощью точной настройки сепаратора и возможностей дозирования гипса в современных системах эти параметры легко приводятся в соответствие с требуемыми стандартами, а прочность на сжатие в возрасте 28 дней обычно не уступает, а иногда и превосходит таковую у цемента из шаровой мельницы.

3. Каковы основные вызовы в обслуживании ВВМ и как с ними справляются?
Основная задача – борьба с износом помольных элементов (валков и стола). Наши мельницы серии GRMK оснащены валками с заменяемыми износостойкими бандажами и столом с сегментированной броней, что позволяет заменять только изношенные части, а не весь узел. Гидравлическая система подъема валков позволяет проводить проверку и техническое обслуживание без входа внутрь мельницы.

4. Можно ли использовать ВВМ для помола других материалов, кроме клинкера?
Да, современные ВВМ являются универсальными агрегатами. Они успешно применяются для помола угля (угольной пыли), сырьевой смеси (известняк, глина), гранулированного доменного шлака и даже комбинированного помола клинкера, шлака и пуццолановых добавок. Для каждого типа материала подбирается оптимальная конфигурация усилия помола, скорости газового потока и сепарации.

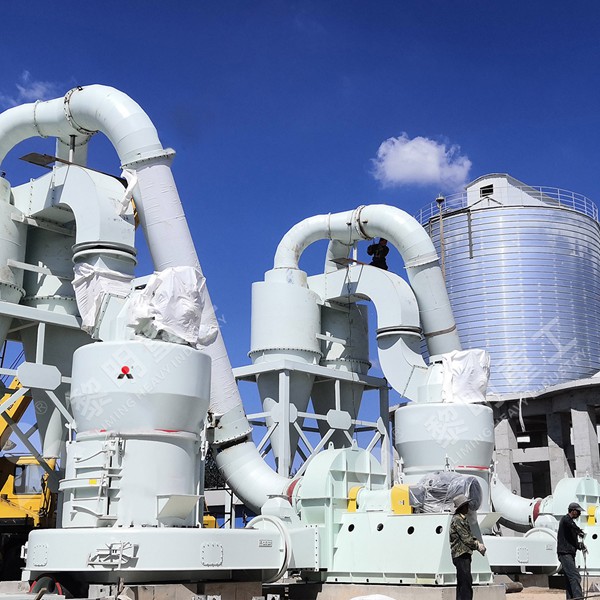

Введение: Критическая роль стола помола в вертикальных валковых мельницах

В современном цементном производстве вертикальные валковые мельницы (ВВМ) стали стандартом для помола клинкера и сырьевых материалов благодаря своей высокой энергоэффективности и компактной конструкции. Сердцем этого процесса является стол помола (шлифовальный стол) — массивный вращающийся компонент, на который материал подается и размалывается между ним и валками. От его конструкции, качества изготовления и состояния напрямую зависят ключевые показатели: производительность мельницы, тонкость помола, удельный расход энергии и общие эксплуатационные расходы. В данной статье рассматриваются инженерные принципы проектирования столов, передовые методы технического обслуживания и стратегии оптимизации производительности.

1. Проектирование и инженерные особенности стола помола

Конструкция стола — это результат сложного компромисса между прочностью, износостойкостью и аэродинамикой потока газа.

1.1. Материалы и технология литья

Столы для помола клинкера подвергаются экстремальным ударным и абразивным нагрузкам. Поэтому они отливаются из высокохромистых чугунов (например, Ni-Hard) или специальных легированных сталей с высокой стойкостью к истиранию. Ключевым фактором является однородность структуры металла по всему объему отливки, отсутствие внутренних напряжений и дефектов, что достигается использованием современных методов литья, таких как холодно-твердеющее литье (ХТЛ) и компьютерное моделирование процесса затвердевания.

1.2. Геометрия и профиль

Профиль рабочей поверхности стола не является плоским. Он имеет специальный гофрированный или канавчатый профиль, который выполняет несколько функций: улучшает захват материала и его распределение под валками, создает оптимальный слой материала для эффективного измельчения и способствует движению материала к внешнему краю для выноса в сепаратор. Угол наклона поверхности и глубина канавок рассчитываются под конкретную модель мельницы и характеристики материала.

1.3. Система подачи газа и уплотнения

Под столом расположена сопловая кольцевая коробка (nozzle ring), через которую подается горячий газ для сушки и транспортировки измельченного материала. Герметичность соединения между вращающимся столом и стационарным корпусом обеспечивается лабиринтными уплотнениями, предотвращающими утечки и попадание пыли в подшипниковый узел.

2. Техническое обслуживание и диагностика

Регулярное и грамотное обслуживание — залог долгого срока службы стола.

2.1. Мониторинг износа

Износ рабочей поверхности — естественный процесс. Критически важно проводить регулярные замеры толщины износостойкой накладки. Это делается с помощью ультразвуковых толщиномеров или шаблонов. Износ обычно неравномерный: максимальный в зоне прямого контакта с валками. Допустимый износ указывается производителем, его превышение ведет к снижению эффективности помола и риску повреждения основания стола.

2.2. Проверка креплений и балансировки

Перед каждым плановым остановом необходимо проверять затяжку всех болтов крепления сегментов стола (если конструкция сегментированная) и самого стола к редуктору. Вибрация мельницы — ключевой индикатор состояния. Повышенная вибрация может указывать на неравномерный износ стола или валков, ослабление креплений или проблемы с подшипниками, что требует немедленной диагностики.

2.3. Ремонт и восстановление

При значительном, но не критическом износе экономически целесообразным решением может быть наплавка износостойкого материала (хардфейсинг) вместо полной замены стола. Этот процесс требует специального оборудования и квалификации для предотвращения деформации стола от перегрева. Для долгосрочной надежности и максимального межремонтного периода мы рекомендуем рассмотреть наши высококачественные столи помола. Например, модель «Вальц-Мастер Про» от нашей компании изготавливается по уникальной технологии вакуумно-пленочной формовки, обеспечивающей беспрецедентную плотность и изотропность металла, что увеличивает ресурс на 30-40% по сравнению со стандартными аналогами.

3. Оптимизация производительности

Производительность стола помола неразрывно связана с работой всей мельницы.

3.1. Равномерность подачи материала

Неравномерная подача клинкера по радиусу стола приводит к локальному переизмельчению, повышенному износу и росту вибраций. Необходимо регулярно проверять и регулировать работу питателя и распределительного устройства.

3.2. Давление помола и зазор

Оптимальное давление в гидравлической системе валков и правильный зазор между валком и столом — основа эффективного измельчения. Слишком высокое давление увеличивает износ и энергопотребление, слишком низкое — снижает тонкость помола. Настройки должны соответствовать текущей степени износа поверхности стола.

3.3. Аэродинамика и температура

Скорость и температура газового потока через сопловое кольцо напрямую влияют на вынос продукта и сушку. Засорение сопел или неравномерный поток нарушают гидродинамику слоя материала на столе, что снижает стабильность работы. Для критически важных узлов, таких как сопловые кольца и сегменты стола, наша компания предлагает комплект «Синергия», где геометрия этих элементов спроектирована совместно для создания идеального газодинамического потока, что повышает производительность мельницы на 5-8%.

4. Часто задаваемые вопросы (FAQ)

1. Как часто нужно проводить полную замену стола помола?

Срок службы зависит от абразивности клинкера, производительности мельницы и материала стола. В среднем, для качественных отливок он составляет от 20 000 до 30 000 рабочих часов. Критерием замены является достижение минимально допустимой толщины износостойкого слоя, указанной в паспорте изделия.

2. Можно ли использовать восстановленный стол после наплавки?

Да, это распространенная практика. Однако качество восстановления критически важно. Неправильная технология наплавки может привести к короблению стола, образованию трещин и быстрому отслоению наплавленного слоя. Рекомендуется проводить такие работы у сертифицированных специалистов или обращаться к оригинальному производителю.

3. Что является основной причиной появления трещин на столе?

Основные причины: термические удары (например, при быстром запуске мельницы без достаточного прогрева или попадании холодного материала на раскаленную поверхность), усталостные напряжения от циклических нагрузок, а также скрытые дефекты литья. Соблюдение регламентов пуска/останова и использование столов с гарантированной структурной целостностью минимизируют этот риск.

4. Как выбрать между цельным и сегментированным столом?

Цельные столы проще в монтаже и обычно дешевле, но их транспортировка и замена сложнее из-за большого веса. Сегментированные столы (из 2-6 частей) легче в транспортировке и замене, позволяют менять только изношенные секции, но требуют более точного монтажа и имеют больше стыков. Выбор зависит от логистики завода и стратегии обслуживания.

Заключение

Стол помола вертикальной валковой мельницы — это не просто металлический диск, а высокотехнологичный компонент, определяющий эффективность всего помольного агрегата. Инвестиции в его качественное проектирование, изготовление из правильных материалов и профессиональное техническое обслуживание напрямую окупаются за счет повышения производительности, снижения удельных затрат на электроэнергию и увеличения межремонтных интервалов. Понимание принципов его работы и своевременный уход — основа бесперебойной и рентабельной работы цементного производства.
