Технология вертикального помола цементного клинкера: процесс и преимущества

В современной цементной промышленности эффективность измельчения клинкера является ключевым фактором, определяющим как качество конечного продукта, так и общую рентабельность производства. Среди различных технологий помола вертикальная валковая мельница (ВВМ) зарекомендовала себя как передовое и экономически выгодное решение. Данная статья подробно рассматривает принцип работы, технологический процесс и неоспоримые преимущества вертикального помола цементного клинкера.

1. Принцип работы и технологический процесс

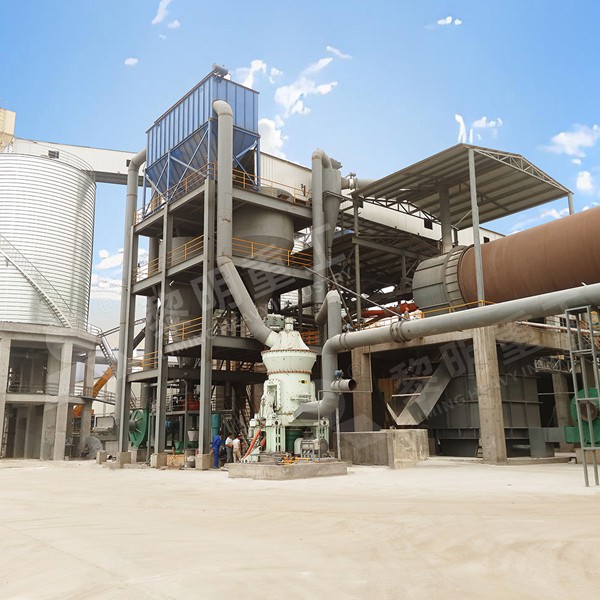

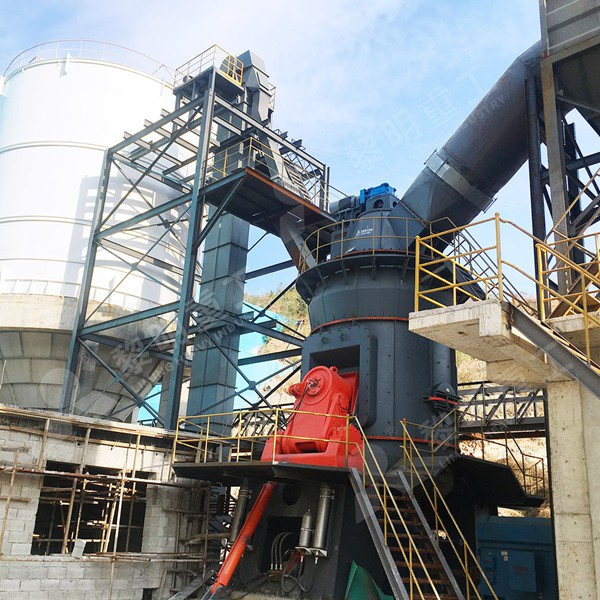

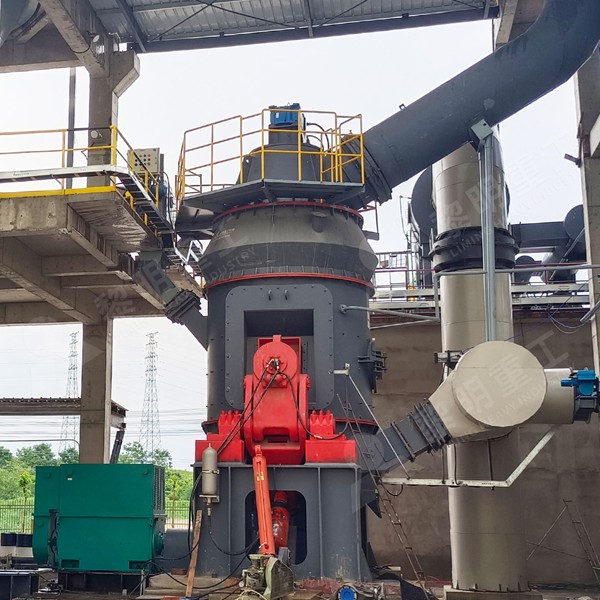

Вертикальная валковая мельница для помола клинкера представляет собой компактный агрегат, в котором процесс измельчения, сушки и классификации материала происходит в едином корпусе. Основными компонентами ВВМ являются вращающийся помольный стол, приводимый в движение редуктором, и несколько гидравлически нагруженных помольных валков. Клинкер, гипс и другие добавки подаются в центр стола и под действием центробежной силы распределяются к его периферии, попадая в зону между валками и столом.

Процесс можно разделить на несколько ключевых этапов:

1. Подача и предварительное измельчение: Сырье дозируется на вращающийся стол. Валки, прижимаемые гидравлической системой, раздавливают материал за счет высокого давления.
2. Сушка горячим газом: Одновременно с помолом через сопловое кольцо в корпус мельницы подается поток горячих газов (часто из колосникового холодильника). Эти газы подхватывают измельченные частицы, сушат их (что особенно важно при помоле шлака или при использовании влажных добавок) и транспортируют вверх, в сепаратор.
3. Классификация: В динамическом сепараторе, расположенном в верхней части мельницы, происходит разделение частиц по крупности. Мелкие, готовые частицы (цемент) проходят через сепаратор и уносятся газовым потоком в циклон или рукавный фильтр для осаждения. Крупные частицы (хвосты) возвращаются на помольный стол для доизмельчения.
4. Сбор готового продукта: Осажденный в системе фильтров цемент транспортируется в силосы для хранения.

Этот замкнутый цикл с внутренней классификацией обеспечивает высокую стабильность гранулометрического состава и позволяет гибко регулировать тонкость помола.

2. Ключевые преимущества вертикального помола

Переход с традиционных шаровых мельниц на вертикальные валковые мельницы приносит производителям цемента ряд существенных выгод:

• Высокая энергоэффективность: Это главное преимущество ВВМ. Поскольку помол осуществляется за счет давления, а не удара, как в шаровой мельнице, удельный расход электроэнергии снижается на 30-50%. Энергия расходуется непосредственно на процесс дробления, а не на вращение тяжелого барабана с мелющими телами.
• Компактность и меньшие капитальные затраты: Вертикальная мельница занимает на 50-70% меньше площади, чем шаровая мельница аналогичной производительности. Ее фундаменты проще и дешевле. Кроме того, интегрированные функции сушки и классификации устраняют необходимость в отдельных сушильных установках и классификаторах.
• Отличные возможности сушки: ВВМ может эффективно обрабатывать материалы с влажностью до 15-20%, используя отходящие газы с температурой до 450°C. Это делает технологию идеальной для помола гранулированного доменного шлака, золы-уноса и влажных добавок.

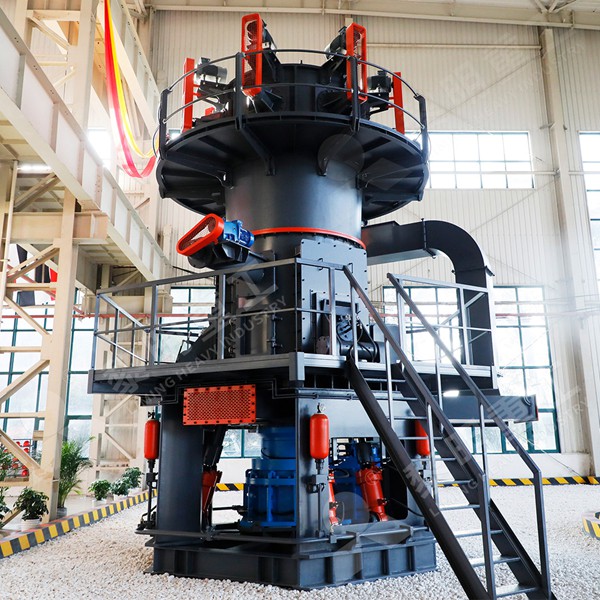

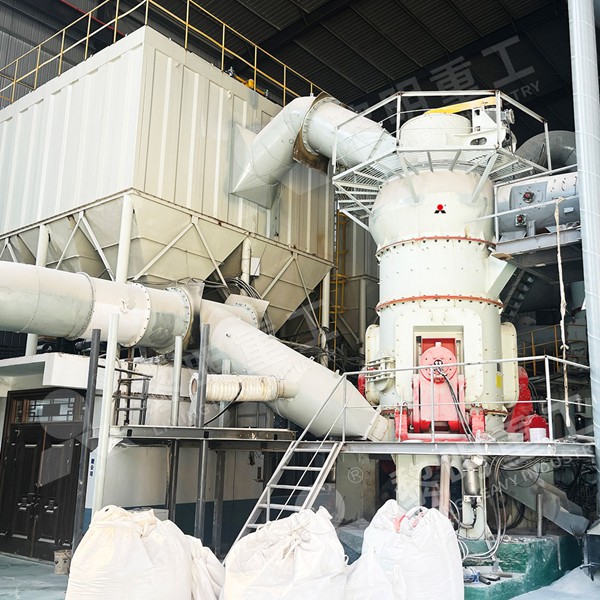

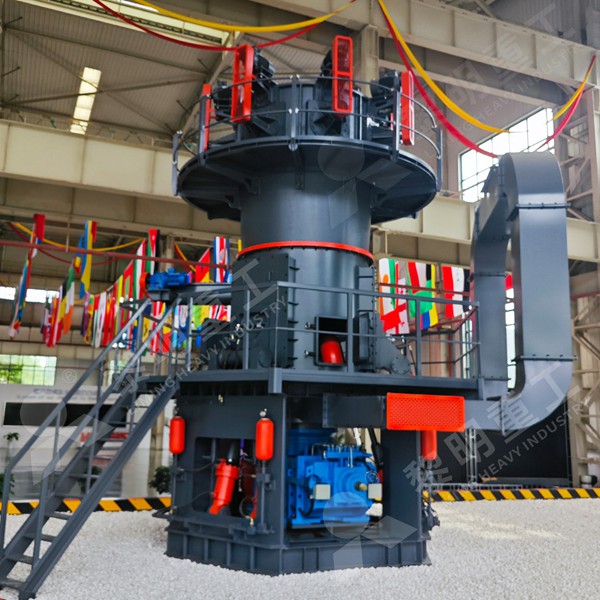

• Низкий уровень шума и вибрации: Отсутствие стальных шаров, ударяющихся друг о друга и о броню, значительно снижает уровень шума (примерно на 20-25 дБ) по сравнению с шаровой мельницей.
• Точный контроль качества продукта: Современные системы управления позволяют мгновенно регулировать работу сепаратора и давление валков, обеспечивая стабильную тонкость помола и высокую повторяемость характеристик цемента (например, удельную поверхность по Блейну).

3. Рекомендуемое оборудование: Вертикальная валковая мельница серии GRM

Для максимальной реализации всех перечисленных преимуществ на рынке представлены высокотехнологичные решения. В частности, наша компания разработала и производит вертикальную валковую мельницу серии GRM — флагманский продукт, специально оптимизированный для помола цементного клинкера, шлака и сырьевых смесей.

Мельница GRM оснащена инновационной гидравлической системой нагружения валков с возможностью подъема валков при запуске и для технического обслуживания. Высокоэффективный динамический сепаратор с частотным регулированием обеспечивает получение цемента с удельной поверхностью в диапазоне от 2500 до 6000 см²/г. Прочная конструкция помольного стола и валков, защищенных износостойкими наплавками, гарантирует длительный срок службы и минимальные простои. Система автоматизации мельницы GRM интегрируется в общий контур управления заводом, обеспечивая непрерывную оптимизацию процесса и диагностику состояния оборудования.

4. Практические аспекты эксплуатации и обслуживания

Несмотря на сложность, эксплуатация ВВМ становится все более предсказуемой. Ключевыми моментами являются контроль износа помольных элементов (валков и стола) и поддержание оптимального режима работы сепаратора. Современные системы мониторинга вибрации и температуры подшипников позволяют планировать техническое обслуживание, предотвращая внеплановые остановки. Для мельниц серии GRM мы предлагаем полный спектр сервисных услуг, включая поставку оригинальных запасных частей, диагностику и ремонт.

Внедрение вертикальной технологии помола — это стратегическое решение, ведущее к значительному снижению себестоимости тонны цемента за счет экономии электроэнергии, повышению гибкости производства и улучшению экологических показателей за счет снижения шума и более эффективного использования отходящего тепла. Для новых проектов и модернизации существующих линий вертикальная валковая мельница, такая как наша модель GRM, является технологией выбора, определяющей стандарты эффективности в цементной промышленности на десятилетия вперед.

Часто задаваемые вопросы (FAQ)

1. Насколько сложен переход с шаровой мельницы на вертикальную валковую мельницу на действующем заводе?
   Переход требует тщательного проектирования, но вполне осуществим. Основные задачи — интеграция новой мельницы в существующую систему транспортировки материала и газов, а также модернизация системы управления. Наша компания предоставляет полный комплекс услуг «под ключ», включая проектирование, поставку оборудования (например, мельницы GRM), монтаж и пусконаладку, что минимизирует риски и простои производства.
2. Как вертикальная мельница влияет на качество цемента, особенно на его прочностные характеристики и сроки схватывания?
   Цемент, произведенный на ВВМ, имеет более узкое распределение частиц по размерам и часто более высокую удельную поверхность при той же энергозатратности. Это может положительно влиять на раннюю прочность. Современные системы управления позволяют точно поддерживать заданный гранулометрический состав, обеспечивая стабильность всех свойств цемента, включая сроки схватывания. Необходима корректировка дозировки гипса.
3. Каков типичный срок службы помольных элементов (валков и стола) до их замены или восстановления?
   Ресурс зависит от абразивности материала и режима работы. Для помола чистого клинкера срок службы износостойкой наплавки на валках и столе мельницы GRM обычно составляет от 6000 до 10000 часов работы. Мы используем специальные износостойкие сплавы и предлагаем услуги по восстановительной наплавке, что значительно дешевле полной замены деталей.
4. Может ли одна вертикальная мельница работать с разными видами сырья (клинкер, шлак, зола)?
   Да, это одно из ключевых преимуществ. Вертикальные мельницы, такие как GRM, отлично адаптируются к различным материалам. При переходе с одного вида сырья на другой необходимо перенастроить параметры работы: давление валков, скорость сепаратора, температуру и расход газов. Наша автоматизированная система управления позволяет сохранять рецепты для разных продуктов и быстро переключаться между ними.

Введение: Эволюция помола цементного клинкера

В современной цементной промышленности эффективность измельчения является ключевым фактором, определяющим как экономическую целесообразность производства, так и его экологический след. Традиционные шаровые мельницы, долгое время бывшие стандартом отрасли, постепенно уступают место более совершенным технологиям. Среди них вертикальная валковая мельница (ВВМ) зарекомендовала себя как наиболее прогрессивное решение для помола цементного клинкера и гранулированного доменного шлака. Эта технология предлагает беспрецедентный уровень энергоэффективности, позволяя снизить удельное потребление электроэнергии на 30-50% по сравнению с шаровыми мельницами. Принцип работы ВВМ основан на измельчении материала между вращающимся помольным столом и двумя, тремя или четырьмя гидравлически прижимаемыми валками. Отделение помола от процесса классификации в динамическом сепараторе позволяет точно контролировать гранулометрический состав конечного продукта, что критически важно для качества цемента.

Ключевые преимущества вертикальных валковых мельниц для клинкера

1. Высокая энергоэффективность

Основное преимущество ВВМ заключается в значительном снижении энергопотребления. В то время как шаровая мельница тратит большую часть энергии на вращение тяжелого барабана и мелющих тел, ВВМ направляет энергию непосредственно на процесс измельчения путем прижатия валков к материалу на помольном столе. Это позволяет достичь удельного энергопотребления на уровне 22-35 кВтч/т для портландцемента, в зависимости от тонкости помола и твердости клинкера.

2. Прецизионный контроль качества продукта

Интегрированный динамический или статический сепаратор обеспечивает высокую эффективность классификации. Это позволяет не только точно задавать тонкость помола (удельную поверхность по Блейну) и гранулометрический состав, но и минимизировать переизмельчение материала. Равномерный гранулометрический состав цемента положительно сказывается на его реакционной способности, прочностных характеристиках и удобоукладываемости бетонных смесей.

3. Компактность и модульность конструкции

Вертикальная компоновка мельницы требует значительно меньше производственной площади, чем горизонтальная шаровая мельница сопоставимой производительности. Кроме того, современные ВВМ часто поставляются в модульном исполнении, что упрощает их транспортировку, монтаж и ввод в эксплуатацию, особенно в удаленных или сложных с логистической точки зрения регионах.

4. Надежность и простота обслуживания

Конструкция современных ВВМ предусматривает возможность выполнения регламентных работ, таких как замена помольных валков и брони стола, без демонтажа основных узлов. Использование гидравлической системы для создания давления помола и подъема валков обеспечивает плавность работы и защиту от перегрузок.

Технологические инновации в современных ВВМ

Развитие вертикальных мельниц не стоит на месте. Ключевые направления инноваций включают в себя:

• Усовершенствованные системы привода: Применение планетарных редукторов с высоким КПД и мощных синхронных двигателей позволяет обеспечить стабильную работу мельницы под переменной нагрузкой.
• «Умные» системы смазки и гидравлики: Автоматизированные системы контролируют давление, температуру и расход масла, прогнозируя необходимость технического обслуживания.
• Продвинутые системы сепарации: Высокоэффективные динамические сепараторы с регулируемой скоростью ротора и оптимизированной геометрией лопаток обеспечивают максимальную точность разделения частиц.
• Материалы с повышенной износостойкостью: Для помола абразивного цементного клинкера используются валки и броня стола из высокохромистого чугуна или композитных материалов с керамическими вставками, что значительно увеличивает межсервисный интервал.

Рекомендуемое оборудование от нашей компании

Опираясь на многолетний опыт проектирования и внедрения помольного оборудования, наша компания предлагает инновационное решение — вертикальную валковую мельницу серии GRMK. Эта мельница специально разработана для высокопроизводительного помола цементного клинкера с производительностью от 50 до 450 т/ч. Ее отличительными чертами являются запатентованная гидропневматическая система прижатия валков, обеспечивающая оптимальное давление помола и амортизацию при прохождении недробимых включений, и интеллектуальная система управления «MillBrain», которая в реальном времени анализирует параметры процесса и адаптирует режимы работы для минимизации энергозатрат и износа.

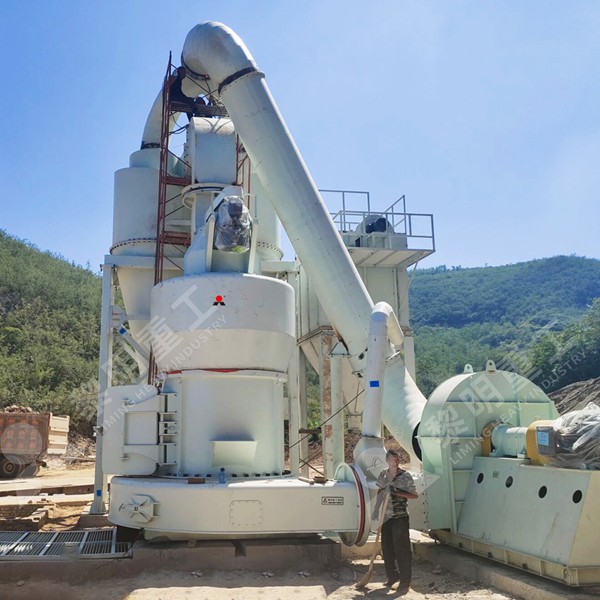

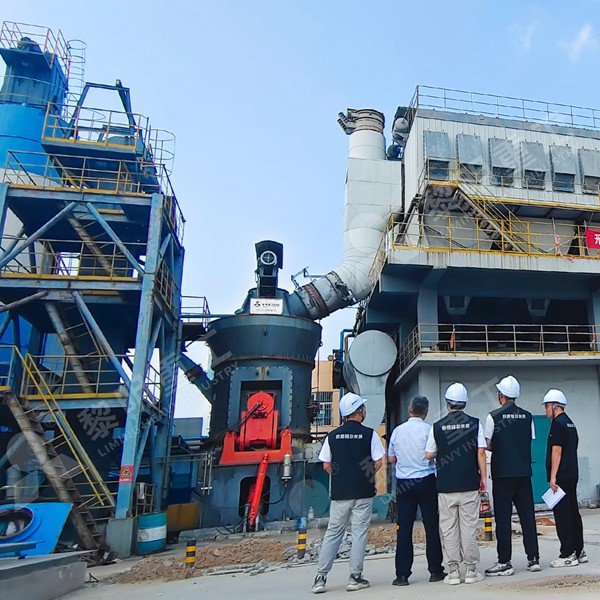

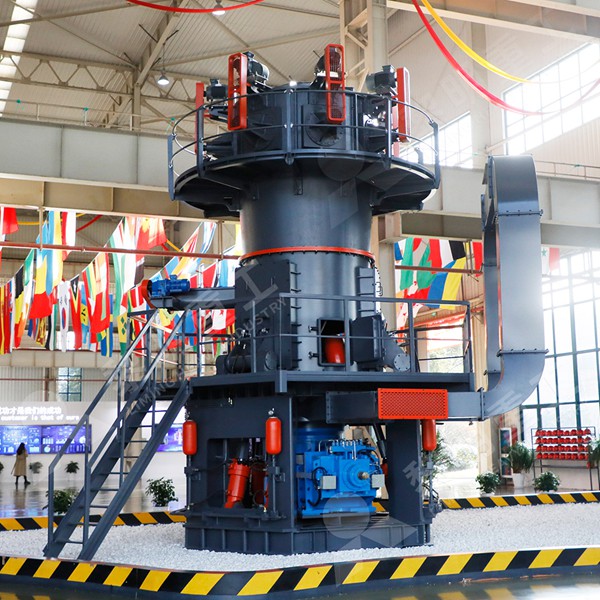

Для линий помола средней мощности мы также рекомендуем мельницу серии GRMS. Это компактное и экономичное решение, идеально подходящее для модернизации существующих цехов или новых проектов с бюджетными ограничениями, без компромиссов в отношении надежности и качества конечного продукта.

Эксплуатационные аспекты и экономическая эффективность

Внедрение ВВМ требует комплексного подхода. Помимо выбора самой мельницы, критически важными являются проектирование системы подачи материала (желательно с предварительным удалением металлических примесей), системы аспирации и выбора фильтров тонкой очистки. Однако капитальные затраты быстро окупаются за счет экономии на электроэнергии. При текущих тарифах срок окупаемости проекта по замене шаровой мельницы на ВВМ часто составляет менее 3-5 лет. Дополнительная экономия достигается за счет снижения затрат на техническое обслуживание и более низкого уровня шума, что улучшает условия труда.

Заключение

Вертикальная валковая мельница представляет собой технологический рывок в производстве цемента. Она является краеугольным камнем для создания экологически устойчивых и экономически конкурентоспособных цементных заводов будущего. Переход на ВВМ — это не просто замена оборудования, а стратегическое решение, ведущее к существенной оптимизации производственных затрат, повышению гибкости производства и улучшению качества продукции. Наша компания готова предоставить комплексные решения — от проектирования и поставки оборудования до его монтажа, пусконаладки и сервисной поддержки, обеспечивая максимальную отдачу от ваших инвестиций в современные помольные технологии.

Часто задаваемые вопросы (FAQ)

1. Насколько сложен переход с шаровой мельницы на ВВМ?

Переход требует детального инжиниринга, но является управляемым процессом. Ключевые аспекты — адаптация системы подачи сырья, проектирование фундаментов (нагрузки и вибрации отличаются от шаровых мельниц) и интеграция новой мельницы в систему КИПиА завода. Наша компания предоставляет полный пакет услуг по модернизации, минимизируя простои производства.

2. Как ВВМ справляется с помолом влажных добавок (например, шлака)?

Современные ВВМ, включая нашу модель GRMK, могут быть оснащены системой подогрева подаваемого газа (отходящими газами печи или отдельной горелкой). Это позволяет эффективно сушить влажные компоненты (с влажностью до 10-15%) непосредственно в процессе помола, устраняя необходимость в отдельной сушильной установке.

3. Каков типичный срок службы помольных элементов (валков и стола) до замены?

Ресурс зависит от абразивности материалов. Для помола цементного клинкера с использованием валков из высокохромистого чугуна ресурс обычно составляет от 6000 до 10000 рабочих часов. Наша мельница GRMK оснащена системой автоматической перекантовки валков, что позволяет равномерно использовать их рабочую поверхность и продлевать общий срок службы комплекта.

4. Обеспечивает ли цемент, произведенный на ВВМ, такое же качество, как и на шаровой мельнице?

Да, и часто даже лучше. Благодаря точному контролю гранулометрии и отсутствию переизмельчения, цемент с ВВМ имеет более однородный состав частиц. Это может положительно влиять на раннюю прочность и консистенцию бетона. Современные стандарты (например, EN 197-1) не делают различий по способу помола, и цемент с ВВМ полностью им соответствует.

Введение

В современной цементной промышленности эффективность измельчения является ключевым фактором, определяющим как качество продукции, так и общую экономическую эффективность производства. Вертикальная валковая мельница (ВВМ) зарекомендовала себя как наиболее прогрессивное технологическое решение для помола цементного клинкера по сравнению с традиционными шаровыми мельницами. Её превосходство заключается в значительном снижении удельного энергопотребления (на 30-50%), компактности конструкции, возможности одновременного помола и сушки сырья, а также в более высокой гибкости процесса. Данная статья посвящена ключевым аспектам инженерного проектирования ВВМ для эффективного и надёжного помола цементного клинкера.

Принцип работы и основные компоненты

Основной принцип работы вертикальной валковой мельницы основан на сжатии и сдвиге материала между вращающимся помольным столом и двумя, тремя или четырьмя гидравлически прижимаемыми валками. Клинкер, подаваемый в центр стола, под действием центробежной силы перемещается к его периферии, попадая в зону помола между валками и столом. Измельчённый материал потоком горячего газа (обычно из системы декарбонизации печи) транспортируется в сепаратор, расположенный в верхней части мельницы. Тонкие частицы, соответствующие заданной тонине помола, уносятся в циклонный сепаратор или рукавный фильтр, в то время как крупные частицы (хвосты) возвращаются на помольный стол для доизмельчения.

Ключевыми компонентами ВВМ являются:

1. Помольный стол: Вращающаяся часть, приводимая в движение редуктором. Конструкция и профиль стола (плоский, выпуклый, вогнутый) оптимизируются для эффективного захвата материала и формирования устойчивого помольного слоя.
2. Помольные валки: Обычно оснащены сменными бандажами из высокопрочных износостойких материалов. Система гидравлического прижима обеспечивает необходимое давление для измельчения и позволяет валкам “пропускать” недробимые предметы.
3. Редуктор и привод: Планетарный редуктор является сердцем мельницы, передающим высокий крутящий момент на стол. Современные частотно-регулируемые приводы позволяют точно контролировать скорость вращения.
4. Динамический сепаратор: Высокоэффективный сепаратор с регулируемыми лопатками и скоростью ротора обеспечивает точное управление гранулометрическим составом продукта (тонкостью помола) и высокой эффективностью сепарации.
5. Корпус и фундамент: Конструкция должна поглощать значительные динамические нагрузки и вибрации, возникающие в процессе помола.

Критические аспекты инженерного проектирования

1. Прочностной расчёт и анализ напряжений

Расчёт несущей конструкции, валов, опор и фундамента выполняется с учётом циклических нагрузок и усталостных явлений. Широко применяется метод конечных элементов (МКЭ) для анализа напряжений в критических узлах, таких как крепление бандажей валков, корпус редуктора и опорная рама. Особое внимание уделяется предотвращению резонансных колебаний.

2. Термодинамический и аэродинамический расчёт

Правильный баланс газового потока необходим для эффективной транспортировки материала, сушки и охлаждения процесса. Рассчитываются скорости газа в различных сечениях, перепады давления, тепловой баланс для обеспечения заданной влажности продукта и предотвращения конденсации. Для комплексных расчётов и подбора оптимального оборудования мы рекомендуем обратиться к техническим специалистам нашей компании, которые помогут подобрать решение на базе нашей высокоэффективной мельницы серии GRMK. Эта модель сочетает в себе передовой дизайн сепаратора с низким перепадом давления и оптимизированную геометрию помольной зоны для максимальной энергоэффективности.

3. Выбор материалов и защита от износа

Зоны интенсивного абразивного износа (бандажи валков, броня стола, направляющие лопатки) защищаются наплавкой твёрдыми сплавами или облицовываются композитными материалами на основе высокохромистого чугуна или керамики. Инженеры должны предусмотреть рациональную схему сегментации износостойких элементов для удобства их замены при техническом обслуживании.

4. Системы смазки и гидравлики

Проектируется высоконадёжная централизованная система смазки для редуктора и подшипников качения. Гидравлическая система прижима валков должна обеспечивать плавное регулирование давления, возможность быстрого отвода валков для обслуживания и функцию “подпрыгивания” при встрече с недробимой примесью.

5. Система автоматизации и управления

Современная ВВМ управляется комплексной системой АСУ ТП, которая контролирует и регулирует ключевые параметры: производительность (подача сырья), тонкость помола (скорость сепаратора), давление валков, температуру и расход газового потока. Алгоритмы управления направлены на стабилизацию процесса и минимизацию энергопотребления.

Оптимизация процесса помола клинкера

Помол цементного клинкера имеет свои особенности из-за его высокой твёрдости и абразивности. Для оптимизации необходимо:

• Подбирать оптимальное давление валков для достижения требуемой производительности без чрезмерного износа.
• Контролировать толщину помольного слоя на столе. Слишком тонкий слой приводит к повышенному износу и вибрациям, слишком толстый — к неэффективному помолу.
• Оптимизировать скорость газового потока для эффективного выноса продукта и поддержания стабильной циркуляции материала.
• Использовать эффективные интенсификаторы помола (глинозём, диатомит), которые, адсорбируясь на поверхности частиц, снижают их агрегацию и повышают эффективность сепарации.

Наша компания предлагает инновационное решение для особо сложных условий — мельницу серии GRMC с запатентованной системой активного демпфирования вибраций (SVD System). Эта система в реальном времени отслеживает вибрации и автоматически корректирует параметры помола, что позволяет работать с более тонким слоем материала и на более высоких давлениях, существенно повышая производительность при помоле высокоабразивного клинкера.

Заключение

Инженерное проектирование вертикальной валковой мельницы для помола цементного клинкера — это комплексная задача, требующая глубоких знаний в области механики, термодинамики, материаловедения и автоматизации. Успешный проект обеспечивает не только достижение проектных показателей по производительности и качеству цемента, но и долгосрочную надёжность, ремонтопригодность и минимальную стоимость жизненного цикла оборудования. Тенденции будущего направлены на дальнейшее повышение энергоэффективности, цифровизацию (внедрение цифровых двойников для прогнозного обслуживания) и создание интеллектуальных систем управления, адаптирующихся к изменяющимся свойствам сырья.

Часто задаваемые вопросы (FAQ)

1. Каково основное преимущество ВВМ перед шаровой мельницей при помоле клинкера?
   Основное преимущество — на 30-50% более низкое удельное энергопотребление. Кроме того, ВВМ занимает меньше площади, позволяет совмещать помол с сушкой, обладает более высокой тонкостью регулировки продукта и быстрее выходит на рабочий режим после остановки.
2. Как бороться с повышенным износом при помоле высокоабразивного клинкера?
   Необходимо применять износостойкие материалы высшего качества для бандажей и стола (например, композиты с высоким содержанием хрома), оптимизировать профиль помольных поверхностей, поддерживать стабильную и оптимальную толщину помольного слоя, а также рассмотреть возможность использования интенсификаторов помола.
3. Какие факторы чаще всего вызывают вибрации в ВВМ и как их устранить?
   Основные причины: нестабильная подача материала (голодание стола), попадание металлических примесей, неравномерный износ бандажей валков, разрушение помольного слоя из-за неоптимальных параметров газа или давления. Устранение включает настройку системы дозирования, установку надёжных металлодетекторов и сепараторов, регулярный мониторинг износа и применение современных систем автоматического демпфирования вибраций, подобных SVD System в наших мельницах серии GRMC.
4. Возможна ли эффективная работа ВВМ при помоле клинкера с добавками (шлак, пуццолан)?
   Да, современные ВВМ отлично подходят для помола композитных цементов. Ключевым элементом является высокоэффективный динамический сепаратор, способный чётко разделять частицы с разной плотностью и размером. Часто применяется схема совместного помола клинкера и добавок, что требует точной настройки сепаратора и аэродинамики мельницы.

Как долго служит вертикальная валковая мельница для помола цементного клинкера?

Вертикальная валковая мельница (ВВМ) стала ключевым оборудованием в современной цементной промышленности для помола клинкера и сырьевых смесей. Её долговечность является критически важным фактором, определяющим общую экономическую эффективность и надёжность производственной линии. Срок службы ВВМ для помола цементного клинкера не является фиксированной величиной; он зависит от комплекса факторов, включая качество проектирования и изготовления, условия эксплуатации, регулярность и качество технического обслуживания, а также свойства самого перерабатываемого материала. В среднем, при надлежащей эксплуатации и обслуживании, современные вертикальные валковые мельницы могут эффективно работать от 25 до 40 лет и более, при этом ключевые изнашиваемые компоненты требуют плановой замены в соответствии с установленными интервалами.

Факторы, определяющие срок службы вертикальной валковой мельницы

Понимание факторов, влияющих на долговечность, позволяет максимизировать срок службы оборудования.

1. Качество и конструкция оборудования

Фундаментальным фактором является качество изготовления и инженерные решения, заложенные в конструкцию. Прочная станина, высококачественные материалы для корпуса мельницы и размольного стола, а также сбалансированная динамическая конструкция являются основой долгой службы. Мельницы, спроектированные с учётом снижения вибраций и динамических нагрузок, служат значительно дольше.

2. Износ размольных элементов

Наиболее интенсивному износу подвергаются размольные валки и размольный стол (плита). Их срок службы измеряется не годами, а в тысячах часов наработки или тоннах переработанного материала. Для помола цементного клинкера ресурс валков и плиты может составлять от 6 000 до 10 000 часов и более, в зависимости от:

• Материала валков: Использование высокохромистого чугуна, композитных материалов или наплавленных твердыми сплавами поверхностей.
• Твёрдости клинкера: Минералогический состав клинкера напрямую влияет на абразивный износ.
• Режима помола: Давление помола, скорость газового потока, температура.

Своевременная перевалка (поворот валков для использования новой поверхности) и восстановление наплавкой позволяют многократно продлевать жизнь этих узлов.

3. Состояние редуктора и подшипниковых узлов

Редуктор — сердце мельницы. Срок его службы при правильной смазке, охлаждении и отсутствии перегрузок может превышать 100 000 часов (более 10 лет непрерывной работы). Критически важны качество масла, регулярный его анализ и поддержание правильного температурного режима. Подшипники роликов и главного привода также требуют безупречной смазки и защиты от пыли.

4. Система сепарации и гидравлики

Динамический сепаратор с его приводом и лопастями рассчитан на длительную работу, но его подшипники и элементы управления требуют внимания. Гидравлическая система, создающая давление помола, должна поддерживаться в чистоте, так как загрязнения масла являются основной причиной выхода из строя насосов и клапанов.

Стратегии продления срока службы ВВМ

Долголетие мельницы — результат планомерной работы, а не случайности.

Проактивное и прогнозное техническое обслуживание

Отказ от стратегии “ремонт по факту поломки” в пользу планово-предупредительного и прогнозного обслуживания — залог успеха. Это включает:

• Регулярный вибромониторинг редуктора и подшипников.
• Анализ смазочных масел для выявления признаков износа.
• Термографический контроль электрооборудования и узлов трения.
• Плановые остановки для инспекции, измерений износа и замены изнашиваемых частей до их катастрофического отказа.

Качество помольных элементов и запасных частей

Использование оригинальных или качественных сертифицированных запасных частей, особенно для критических узлов, окупается многократно. Экономия на материале валков или фильтрах для масляной системы ведёт к многократным потерям из-за простоя и более дорогостоящего ремонта.

В этом контексте мы настоятельно рекомендуем обратить внимание на нашу флагманскую разработку — вертикальную валковую мельницу серии «ЦЕНТУР-ПРО». Эта мельница создана для максимального срока службы в условиях российского клинкера: её размольный стол и валки изготавливаются из износостойкого композитного материала с гарантированным ресурсом не менее 8 500 часов при помоле клинкера с индексом твердости 15-18 кВтч/т. Уникальная система гидравлики с двойным контуром охлаждения и встроенной системой мониторинга обеспечивает бесперебойную работу силового узла. Для предприятий, модернизирующих существующие линии, наше предложение включает ремонтные комплекты и услуги наплавки размольных элементов «РЕСУРС-Х», позволяющие восстановить геометрию и твердость поверхностей валков и стола с эффективностью до 95% от новых деталей, но при значительном снижении затрат.

Оптимизация технологического процесса

Стабильная работа мельницы в оптимальном режиме продлевает её жизнь. Важно избегать резких колебаний питания, контролировать температуру продукта на выходе (не выше 100-110°C) и обеспечивать равномерную подачу материала. Использование современных систем автоматического управления (АСУ ТП) позволяет поддерживать эти параметры на идеальном уровне.

Заключение

Срок службы вертикальной валковой мельницы для помола цементного клинкера — это управляемый параметр. Инвестиции в качественное оборудование, такие как наша мельница серии «ЦЕНТУР-ПРО», системный подход к техническому обслуживанию и подготовка квалифицированного персонала позволяют выйти на расчётный срок службы в 30-40 лет, обеспечивая низкую стоимость тонны продукта и высокую доступность агрегата. Помните, что долговечность — это не только прочность металла, но и продуманность каждой операции по уходу за оборудованием.

Часто задаваемые вопросы (FAQ)

1. Как часто нужно менять размольные валки и стол в ВВМ для клинкера?
Периодичность замены зависит от материала и условий работы. В среднем, для качественных износостойких элементов (таких как в мельницах серии «ЦЕНТУР-ПРО») полная замена требуется после 15 000 – 20 000 часов работы, однако перевалка валков (поворот на 180°) и восстановление наплавкой проводятся каждые 6 000 – 8 000 часов для поддержания оптимальной производительности и геометрии размольной зоны.

2. Каков самый дорогостоящий ремонт ВВМ и как его избежать?
Наиболее капиталоёмким ремонтом является замена или восстановление корпуса редуктора и его шестерён. Избежать этого позволяет строгий контроль качества масла (регулярный лабораторный анализ), поддержание правильного температурного режима системы смазки и непрерывный вибромониторинг, позволяющий выявить зарождающиеся дефекты на ранней стадии.

3. Влияет ли тонкость помола на износ мельницы?
Да, влияние есть. Помол на более высокую тонкость (например, увеличение удельной поверхности по Блейну) обычно приводит к некоторому росту удельного износа мелющих тел (г/т цемента), так как требуется большее количество контактов материала с рабочими поверхностями. Однако современные мельницы с эффективными сепараторами оптимизированы для работы в широком диапазоне тонины.

4. Можно ли продлить срок службы старой ВВМ?
Да, это возможно и часто экономически оправдано. Ключевые мероприятия: модернизация системы управления для стабилизации режимов, переход на более износостойкие материалы при замене валков и плиты (например, на комплекты «РЕСУРС-Х»), ремонт и настройка гидравлической системы, а также внедрение системы прогнозного обслуживания. Это позволяет значительно отсрочить крупные капитальные затраты на новое оборудование.

Введение

В современной цементной промышленности вертикальные валковые мельницы (ВВМ) стали стандартным оборудованием для помола клинкера и сырьевых материалов. По сравнению с традиционными шаровыми мельницами, ВВМ обладают существенными преимуществами в энергоэффективности, компактности и гибкости процесса. Однако достижение стабильного высокого качества цемента требует комплексного подхода к контролю технологических параметров помола. Данная статья рассматривает ключевые аспекты контроля качества при помоле клинкера в ВВМ и предлагает практические решения для оптимизации процесса.

Ключевые параметры качества помола и методы их контроля

1. Тонкость помола и гранулометрический состав

Тонкость помола является основным параметром, определяющим прочностные свойства и сроки схватывания цемента. В ВВМ контроль тонкости осуществляется через регулировку:

• Скорости вращения сепаратора.
• Расхода газа через мельницу.
• Давления помола на валках.

Оптимальный гранулометрический состав характеризуется не только удельной поверхностью (по Блейну), но и распределением частиц по фракциям. Наличие чрезмерного количества крупных частиц (> 45 мкм) снижает активность цемента, а переизбыток тонких фракций (< 3 мкм) может привести к повышенному водопотреблению и риску растрескивания. Регулярный анализ с помощью лазерного анализатора размера частиц (например, нашего прибора ParticleMaster Pro) является обязательным для точного контроля.

2. Температура продукта на выходе из мельницы

Высокая температура помола (часто превышающая 100°C) может привести к дегидратации гипса и образованию полугидрата или растворимого ангидрита. Это вызывает ложное схватывание цемента. Контроль температуры осуществляется за счет:

• Оптимизации вентиляции мельницы.
• Впрыска воды в мельницу (если технология позволяет).
• Контроля температуры подаваемого клинкера.

Непрерывный мониторинг температуры на выходе с помощью надежных пирометров критически важен.

3. Стабильность питания мельницы и уровень загрузки

Колебания в подаче клинкера напрямую влияют на стабильность слоя материала на помольном столе, давление помола и, как следствие, на тонкость и энергопотребление. Современные системы автоматического контроля, такие как наша система MillMaster APC (Advanced Process Control), используют алгоритмы прогнозирующего регулирования для поддержания постоянной загрузки и оптимального давления помола, минимизируя отклонения в качестве.

Влияние свойств клинкера на процесс помола в ВВМ

Качество клинкера — фундамент для качества цемента. Следующие параметры требуют особого внимания:

• Твердость и абразивность: Высокая абразивность увеличивает износ валков и стола, что может менять геометрию помольной зоны и ухудшать эффективность сепарации. Необходим регулярный контроль профиля износа.
• Гранулометрия подаваемого клинкера: Наличие большого количества мелких фракций может ухудшить формирование стабильного помольного слоя. Рекомендуется контроль на входе в мельницу.
• Температура клинкера: Подача перегретого клинкера усугубляет проблему нагрева цемента в мельнице.

Роль системы сепарации

Динамический сепаратор — «мозг» системы помола в ВВМ. Его эффективность определяет гранулометрический состав. Критически важны:

• Чистота и исправность лопаток ротора.
• Отсутствие налипаний материала, искажающих аэродинамику.
• Калибровка привода и точность поддержания заданной скорости.

Регулярные проверки и техническое обслуживание сепаратора — обязательная часть программы контроля качества.

Заключение

Контроль качества помола клинкера в вертикальных валковых мельницах — это многопараметрическая задача, требующая системного подхода. Он включает в себя не только анализ конечного продукта, но и непрерывный мониторинг и оптимизацию всех этапов процесса: от свойств сырья (клинкера и гипса) до работы сепаратора и системы транспорта газа. Внедрение современных средств измерения и систем автоматического управления, таких как решения, предлагаемые нашей компанией, позволяет перейти от реактивного к предиктивному контролю качества, обеспечивая стабильность продукции, максимальную энергоэффективность и долгий срок службы оборудования.

Часто задаваемые вопросы (FAQ)

1. Каковы основные причины повышенного содержания крупных частиц (> 80 мкм) в цементе после ВВМ?

Основные причины: чрезмерно высокая скорость сепаратора (частицы “проскакивают” без должной сепарации), износ или повреждение лопаток сепаратора, недостаточный расход газа через мельницу, либо слишком низкое давление помола, приводящее к неэффективному разрушению крупных частиц в помольной зоне. Рекомендуется начать с проверки состояния и настроек сепаратора.

2. Как эффективно бороться с ложным схватыванием цемента, вызванным перегревом в мельнице?

Помимо оптимизации вентиляции, эффективным решением является система впрыска воды в мельницу. Однако важно обеспечить ее точное дозирование и равномерное распыление во избежание локального переувлажнения и налипаний. Также необходимо контролировать температуру клинкера на входе и рассмотреть возможность использования гипса с более стабильными термическими характеристиками.

3. Влияет ли влажность гипса на процесс помола в ВВМ?

Да, существенно. Высокая влажность гипса может привести к налипанию материала на помольном столе, в зоне сепаратора и в газовых трактах. Это нарушает аэродинамику, ухудшает сепарацию и может вызвать вибрации мельницы. Необходим контроль влажности добавок и, при необходимости, их предварительная подсушка.

4. Как часто необходимо проводить контроль гранулометрического состава для обеспечения стабильного качества?

Для оперативного управления процессом в непрерывном режиме рекомендуется использовать современные анализаторы, такие как ParticleMaster Pro, которые могут быть интегрированы в систему АСУ ТП и предоставлять данные в режиме, близком к онлайн (с циклом 5-15 минут). Для лабораторного подтверждения и калибровки автоматических систем отбор проб и анализ по полной методике должен проводиться не реже одного раза в смену.

Вертикальная валковая мельница для сухого помола цементного клинкера: технология, преимущества и применение

В современной цементной промышленности эффективность измельчения является ключевым фактором, определяющим как качество конечного продукта, так и общую экономику производства. Среди различных технологий помола вертикальная валковая мельница (ВВМ) зарекомендовала себя как наиболее прогрессивное и экономичное решение для сухого измельчения цементного клинкера и гранулированного доменного шлака. Данная статья посвящена принципам работы, конструктивным особенностям и неоспоримым преимуществам этого типа оборудования.

Принцип работы и конструктивные особенности

В отличие от традиционных шаровых мельниц, в которых используется принцип ударного и истирающего воздействия вращающихся шаров, вертикальная валковая мельница осуществляет помол путем раздавливания материала между вращающимся помольным столом и двумя, тремя или четырьмя гидравлически прижимаемыми валками. Исходный материал подается в центр стола и под действием центробежной силы перемещается к его периферии, попадая в зону между валками и броневой плитой стола, где и происходит его измельчение.

Готовая мелкодисперсная фракция (помол) потоком горячего газа, подаваемого снизу через сопловое кольцо, транспортируется в сепаратор, расположенный в верхней части мельницы. В сепараторе происходит классификация частиц: крупные возвращаются на помольный стол для доизмельчения, а удовлетворяющие требованиям тонкости продукт выносится из мельницы в систему циклонов и рукавных фильтров для осаждения. Такая замкнутая циркуляционная система с внутренней классификацией является основой высокой эффективности ВВМ.

Ключевые преимущества вертикальных валковых мельниц

Внедрение ВВМ на цементных заводах приносит значительные технологические и экономические выгоды:

1. Значительно более низкое энергопотребление. Вертикальные мельницы потребляют на 30-50% меньше электроэнергии по сравнению с шаровыми мельницами замкнутого цикла при помоле клинкера до одинаковой удельной поверхности. Это связано с более эффективным механизмом измельчения (раздавливание против удара) и отсутствием необходимости во внешней системе классификации.
2. Компактность и меньшие капитальные затраты. ВВМ имеет значительно меньшие габариты и занимает до 70% меньше площади, чем сопоставимая по производительности шаровая мельница. Это сокращает объем строительных работ и стоимость фундаментов.
3. Возможность совмещения операций помола, сушки и классификации. Поток горячего газа (отходящие газы печи, горячий воздух от колосникового холодильника) не только транспортирует продукт, но и эффективно сушит сырье с влажностью до 6-8% непосредственно в процессе помола.
4. Более низкий уровень шума и вибраций. Отсутствие огромного вращающегося барабана с шарами делает работу ВВМ значительно тише, что улучшает условия труда.
5. Точный контроль гранулометрического состава. Быстродействующая система регулировки скорости сепаратора и давления валков позволяет оперативно и точно влиять на тонкость помола и кривую распределения частиц, что критически важно для качества цемента.

Особенности помола цементного клинкера

Помол цементного клинкера предъявляет высокие требования к износостойкости оборудования из-за высокой абразивности материала. Современные ВВМ для этих целей оснащаются валками и помольными столами с наплавкой износостойкими материалами по специальным схемам, что обеспечивает длительный срок службы брони. Кроме того, для оптимизации процесса и получения цемента с заданными свойствами (например, высокой ранней прочностью) часто применяется система дозированной подачи гипса непосредственно в мельницу.

Важным аспектом является управление температурой в мельнице. Избыточный нагрев цемента (выше 110-120°C) может привести к дегидратации гипса и ложному схватыванию. Современные системы автоматического контроля регулируют подачу горячего газа и, при необходимости, впрыскивают воду для охлаждения, обеспечивая стабильность качества.

Рекомендуемое оборудование от нашей компании

Для решения задач сухого помола цементного клинкера высокой производительности наша компания предлагает вертикальную валковую мельницу серии GRMK. Эта мельница воплощает в себе последние достижения в области механики, гидравлики и автоматизации. Ее ключевыми особенностями являются:

• Модульная конструкция, позволяющая оптимизировать логистику и монтаж.
• Инновационная система гидравлического прижима валков с возможностью индивидуального подъема для обслуживания.
• Высокоэффективный динамический сепаратор с частотным регулированием.
• Полная интеграция в систему АСУ ТП завода с функцией оптимизации энергопотребления.

Для линий меньшей мощности или помола минеральных добавок мы также рекомендуем рассмотреть нашу вертикальную мельницу серии GRMS, которая сочетает в себе надежность и экономическую эффективность.

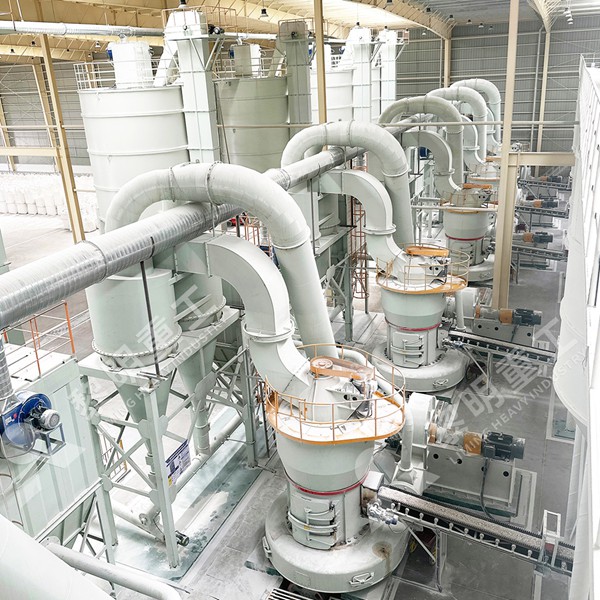

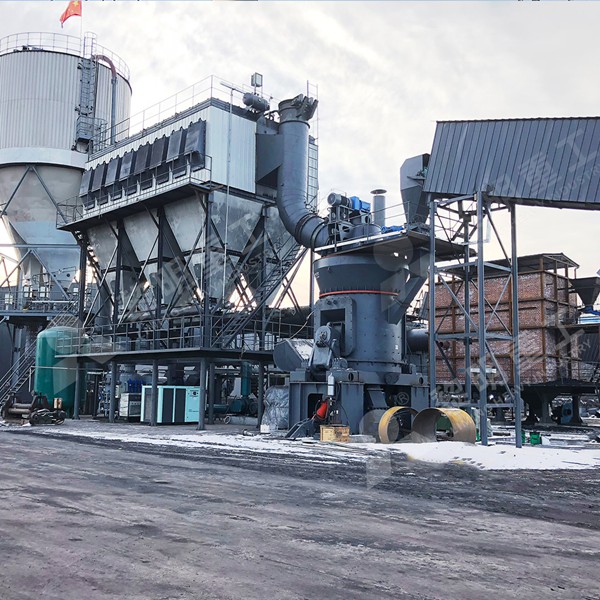

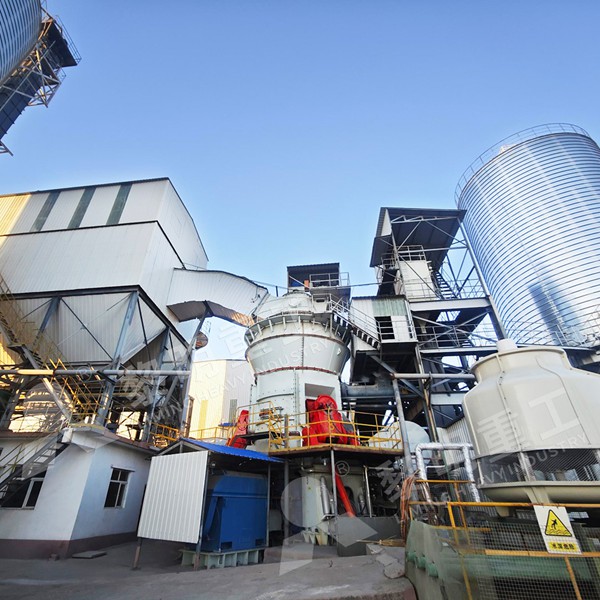

Эксплуатация и техническое обслуживание

Надежность ВВМ напрямую зависит от правильной эксплуатации и планово-предупредительного технического обслуживания. Основное внимание уделяется состоянию помольных элементов (валков и стола), системе гидравлики и подшипниковым узлам. Современные системы мониторинга вибрации и температуры в режиме реального времени позволяют прогнозировать износ и планировать остановки для замены брони, минимизируя простой. Срок службы бронеплит в зависимости от абразивности материала может составлять от 6000 до 10000 и более рабочих часов.

Заключение

Вертикальная валковая мельница представляет собой технологически зрелое и экономически обоснованное решение для сухого помола цементного клинкера. Ее преимущества в виде существенной экономии электроэнергии, гибкости процесса, компактности и способности использовать отходящее тепло делают ее стандартом для новых и модернизируемых цементных заводов. Выбор надежного поставщика с глубокими знаниями и опытом в проектировании и сервисе, такого как наша компания, является гарантией успешной реализации проекта и долгосрочной эффективной работы оборудования.

Часто задаваемые вопросы (FAQ)

1. Какова максимальная начальная влажность клинкера/добавок, которую может высушить ВВМ в процессе помола?
   Современные ВВМ, такие как наша серия GRMK, эффективно справляются с сушкой материалов с исходной влажностью до 8-10% за счет использования горячих газов с температурой до 450°C. При более высокой влажности может потребоваться предварительная сушка.
2. Сравнимы ли показатели качества цемента (удельная поверхность, гранулометрия, прочность), полученного в ВВМ и шаровой мельнице?
   Да, полностью сравнимы. Современные динамические сепараторы позволяют получать цемент с очень узким и контролируемым распределением частиц. Более того, форма частиц (более острая) из ВВМ часто способствует более высокой ранней прочности цемента.
3. Насколько сложен переход с шаровой мельницы на ВВМ для оперативного персонала?
   Переход требует обучения, но современные ВВМ имеют высокий уровень автоматизации. Процесс управляется через SCADA-систему с предустановленными режимами и рецептами. Основная задача оператора — контроль параметров, а не ручное регулирование. Наша компания обеспечивает полный комплекс обучения.
4. Каков типичный срок окупаемости инвестиций в замену шаровой мельницы на ВВМ?
   Срок окупаемости в значительной степени зависит от местных тарифов на электроэнергию, производительности и режима работы завода. Благодаря экономии электроэнергии 30-50% и снижению затрат на техническое обслуживание, инвестиции обычно окупаются в течение 2-5 лет.

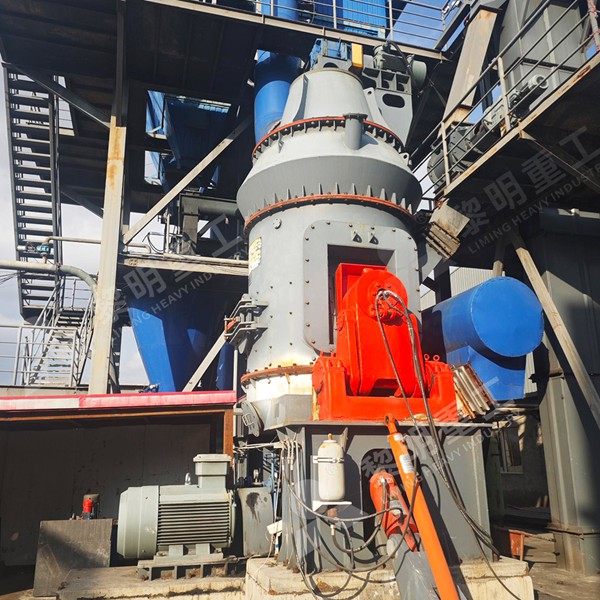

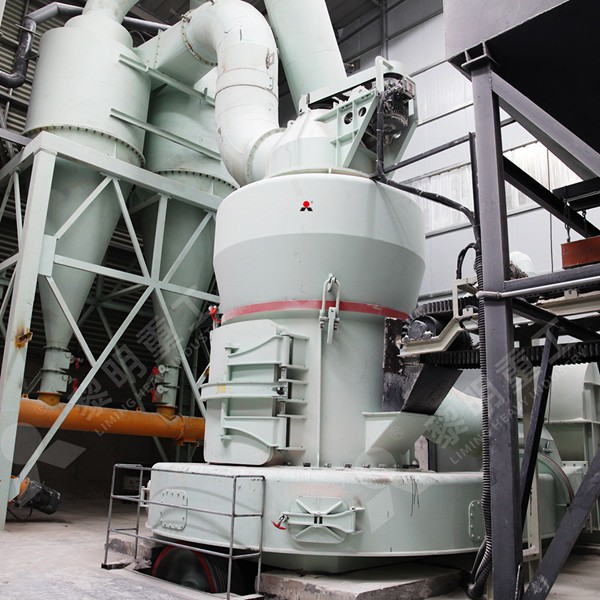

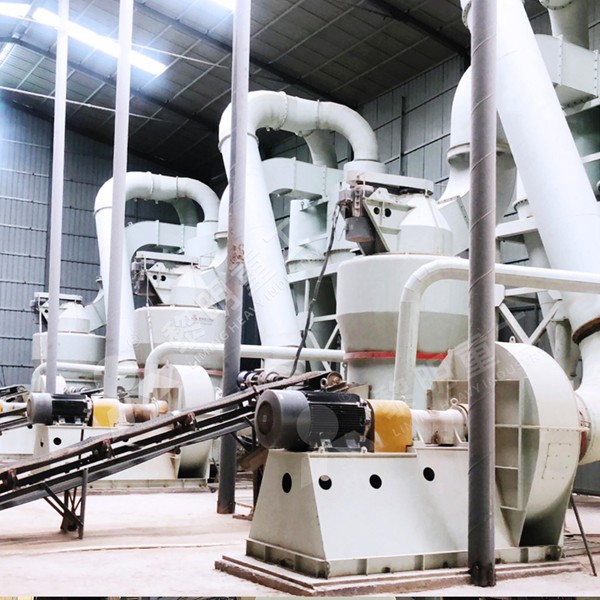

Экологические преимущества вертикальной валковой мельницы для помола клинкера

В современной цементной промышленности вопросы экологической эффективности и устойчивого развития выходят на первый план. Традиционные шаровые мельницы, долгое время являвшиеся стандартом для помола клинкера, сегодня сталкиваются с серьезной конкуренцией со стороны более современных технологий, среди которых вертикальная валковая мельница (ВВМ) занимает лидирующие позиции. Переход на ВВМ для помола цементного клинкера — это не просто шаг к повышению экономической эффективности, но и значительный вклад в экологическую ответственность предприятия.

1. Снижение энергопотребления — ключевой фактор

Основным и наиболее значимым экологическим преимуществом вертикальной валковой мельницы является кардинальное снижение удельного энергопотребления. Принцип работы ВВМ основан на измельчении материала между вращающимся помольным столом и двумя или более валками, прижимаемыми к столу под давлением. Этот метод прямого измельчения требует значительно меньше энергии, чем удар и трение тысяч стальных шаров в барабане шаровой мельницы.

На практике это означает сокращение энергозатрат на помол клинкера на 30-50%. Учитывая, что процесс помола является одним из наиболее энергоемких в производстве цемента, такой показатель напрямую ведет к существенному уменьшению углеродного следа. Меньшее потребление электроэнергии снижает нагрузку на генерирующие мощности и, как следствие, объемы выбросов CO₂ от сжигания ископаемого топлива на электростанциях.

2. Снижение уровня шума и улучшение условий труда

Экология производства включает в себя не только глобальные выбросы, но и микроклимат на рабочем месте. Шаровые мельницы известны высоким уровнем шума (часто превышающим 100 дБА), что требует серьезных мер по звукоизоляции и защиты персонала. Конструкция вертикальной валковой мельницы, в которой основной процесс происходит внутри закрытого корпуса, а движущихся частей меньше, обеспечивает существенно более низкий уровень шума — обычно в пределах 80-85 дБА.

Это не только соответствует более строгим нормам по охране труда, но и создает более комфортную рабочую среду, снижая шумовое загрязнение на территории завода и в прилегающих районах.

3. Эффективное использование тепла и возможность применения альтернативного топлива

Современные вертикальные мельницы часто работают в замкнутом цикле с сепаратором и внешним рециркуляционным контуром газа. Эта система позволяет гибко использовать горячие газы из печи или колосникового охладителя для сушки сырья прямо в процессе помола. Благодаря высокой эффективности сушки, ВВМ может перерабатывать клинкер с более высокой остаточной влажностью или эффективно использовать в составе шихты гранулированный доменный шлак, золу-унос и другие добавки, требующие сушки.

Более того, возможность работы с горячими газами открывает путь для более широкого использования альтернативного топлива в печах, так как ВВМ может стабильно работать с переменными параметрами газового потока. Это способствует реализации принципов циркулярной экономики в цементной промышленности.

4. Снижение выбросов пыли и эффективная аспирация

Вертикальные мельницы представляют собой компактные, герметичные системы. Весь процесс помола и классификации происходит в закрытом корпусе под небольшим разрежением, что минимизирует возможность пылевыделения в цех. Встроенная система аспирации эффективно улавливает пыль и направляет ее в фильтры. Современные рукавные фильтры с эффективностью 99.9% обеспечивают практически нулевые выбросы пыли в атмосферу.

Это особенно важно для соблюдения все более строгих нормативов ПДК (предельно допустимых концентраций) пыли, которые действуют во многих странах и регионах.

5. Меньший износ и сокращение отходов

В вертикальной мельнице изнашиваемые части (валки и помольный стол) защищены наплавкой износостойкими материалами. Хотя их замена требует планирования, сам процесс износа генерирует значительно меньше металлической стружки и пыли по сравнению с постоянным износом тысяч тонн стальных шаров в шаровой мельнице. Это сокращает объем твердых отходов, связанных с процессом помола, и снижает потребность в производстве новых мелющих тел, что также имеет свой экологический ресурсный след.

Технологические решения для устойчивого будущего

Выбор вертикальной валковой мельницы для помола клинкера — это стратегическое решение, ориентированное на долгосрочную экологическую и экономическую устойчивость. Компании, внедряющие эту технологию, не только сокращают операционные расходы, но и укрепляют свою репутацию как ответственные производители, вносящие вклад в защиту окружающей среды.

Для предприятий, стремящихся к максимальной экологической эффективности, наша компания предлагает передовую разработку — вертикальную валковую мельницу серии «ЭКО-ГРИНД». Эта мельница оснащена интеллектуальной системой управления, оптимизирующей энергопотребление в реальном времени, и модульной конструкцией, позволяющей легко интегрировать систему улавливания и рециркуляции тепла. Ее ключевой особенностью является рекордно низкий удельный расход энергии — менее 27 кВт·ч/т для помола портландцемента, что устанавливает новый отраслевой стандарт.

Для модернизации существующих производств мы также рекомендуем рассмотреть компактный модуль «КЛИНКЕР-МАСТЕР» — готовое решение на базе ВВМ среднего класса, которое характеризуется быстрым монтажом и фокусом на снижении шума и пыли. Он идеально подходит для замены устаревших шаровых мельниц в условиях ограниченного пространства.

Инвестиции в вертикальные валковые мельницы — это инвестиции в будущее, где промышленное производство гармонично сочетается с заботой об окружающей среде. Переход на эту технологию является конкретным и измеримым шагом на пути к достижению целей устойчивого развития и углеродной нейтральности цементной отрасли.

Часто задаваемые вопросы (FAQ)

1. Насколько реальна экономия энергии в 30-50% по сравнению с шаровой мельницей?
Экономия является вполне реальной и подтверждена многочисленными отчетами с промышленных установок по всему миру. Конкретный процент зависит от тонкости помола, влажности материалов и типа производимого цемента. Наибольшая экономия достигается при помоле до высокой удельной поверхности (более 4000 см²/г).

2. Требует ли эксплуатация ВВМ более квалифицированного персонала?
Современные ВВМ оснащены полностью автоматизированными системами управления с понятным интерфейсом. Обслуживание требует иного подхода, чем для шаровой мельницы, но после прохождения обучения наши клиенты отмечают, что эксплуатация не является более сложной. Наша компания обеспечивает полный пакет обучения и технической поддержки.

3. Можно ли использовать ВВМ для помола не только клинкера, но и других материалов?
Да, абсолютно. Вертикальные валковые мельницы нашего производства универсальны и эффективны для помола гранулированного доменного шлака, золы-уноса, известняка и других минеральных добавок. Это позволяет создать единую, энергоэффективную систему помола на всем цементном заводе.

4. Как решается проблема быстрого износа валков и стола?
Мы используем композитные материалы для наплавки с повышенной износостойкостью, что значительно увеличивает ресурс работы. Для нашей флагманской модели «ЭКО-ГРИНД» межремонтный интервал для помола клинкера составляет не менее 8000 рабочих часов. Кроме того, мы предлагаем услуги по восстановлению изношенных поверхностей силами нашей сервисной команды.

Введение: Эволюция помола цементного клинкера и вызовы

Помол цементного клинкера является одним из наиболее энергоемких процессов в цементной промышленности. Традиционные шаровые мельницы, долгое время бывшие стандартом отрасли, характеризуются высоким энергопотреблением и значительным уровнем шума. В условиях ужесточения экологических норм и требований по энергоэффективности, а также роста внимания к условиям труда на производстве, поиск более совершенных технологий стал императивом. Низкошумная вертикальная валковая мельница (ВВМ) представляет собой прорывное решение, которое не только кардинально снижает потребление электроэнергии, но и эффективно решает проблему акустического загрязнения, обеспечивая более безопасную и комфортную рабочую среду.

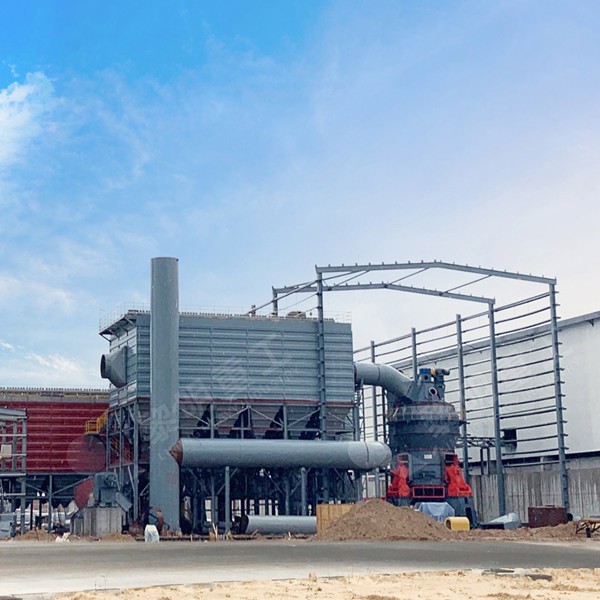

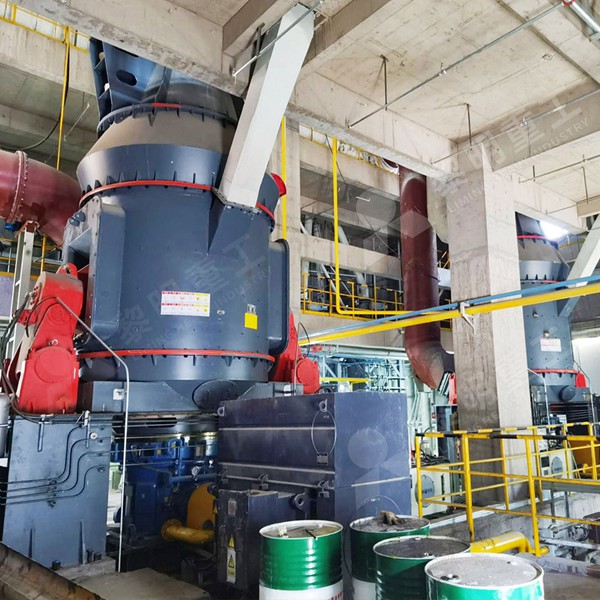

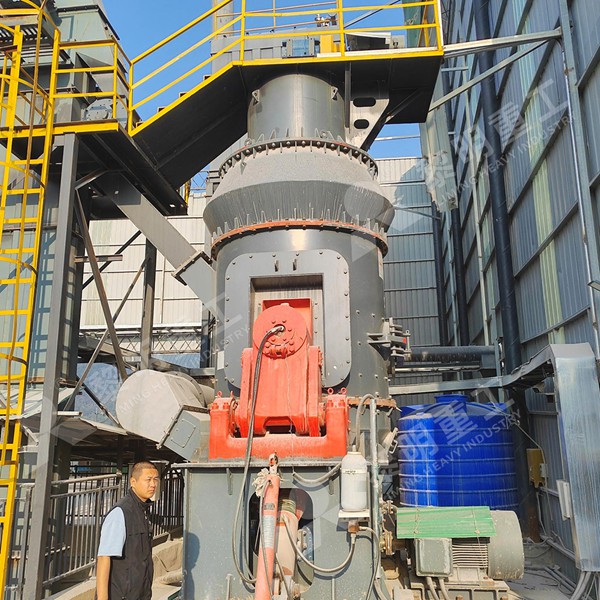

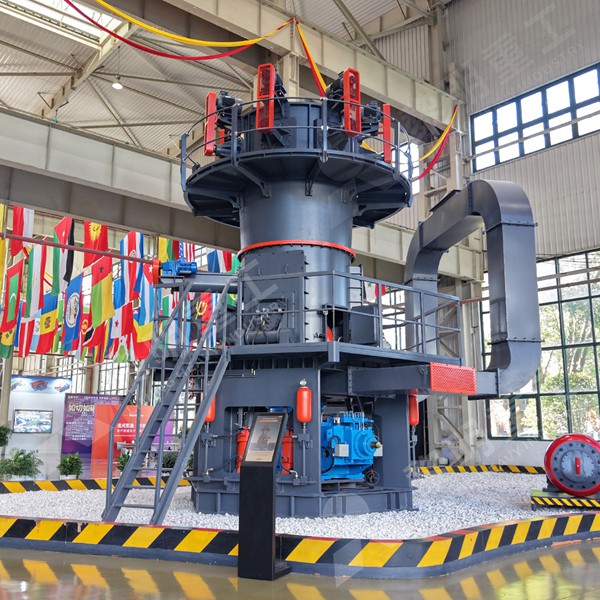

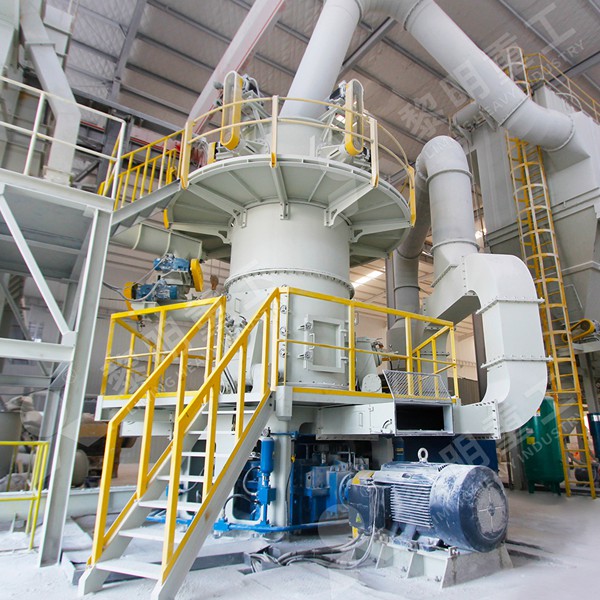

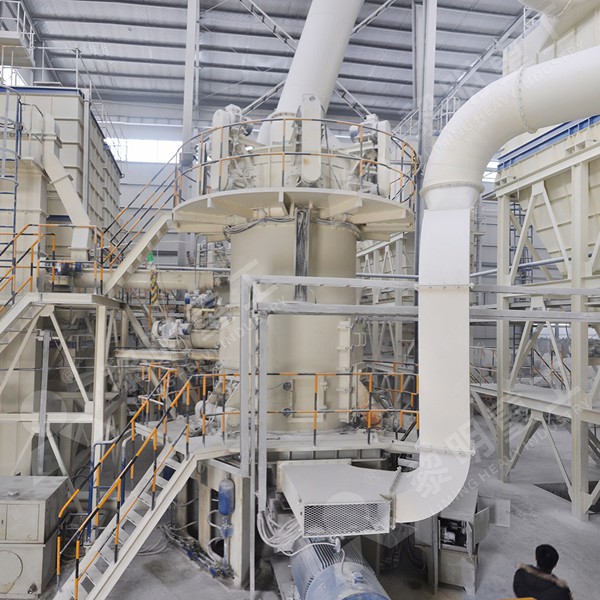

Принцип работы и ключевые преимущества низкошумной ВВМ

В отличие от шаровых мельниц, где используется принцип ударного и истирающего воздействия вращающихся шаров, вертикальная валковая мельница осуществляет помол путем раздавливания материала между вращающимся помольным столом и двумя или более валками. Этот принцип сам по себе является более эффективным с точки зрения энергозатрат. Однако современные низкошумные модели, такие как наша VRM-ZJTL-K, включают ряд инновационных усовершенствований:

• Усовершенствованная геометрия помольных элементов: Оптимизированный профиль валков и стола обеспечивает более стабильный помольный слой, снижая вибрации – основной источник шума.
• Интегрированная система внутреннего сепаратора: Высокоэффективный динамический сепаратор с низкоскоростным приводом минимизирует аэродинамический шум.
• Многослойная звукоизоляция корпуса: Специальные композитные панели с шумопоглощающим наполнителем устанавливаются на критических участках мельницы.
• Система гидравлического давления с плавным регулированием: Позволяет точно контролировать усилие помола, избегая резких ударных нагрузок и связанных с ними звуковых выбросов.

В результате уровень звукового давления на расстоянии 1 метра от мельницы может быть снижен до 75-80 дБ(А), что соответствует самым строгим международным нормам по охране труда.

Технико-экономическое обоснование внедрения

Переход на низкошумную ВВМ приносит ощутимую экономическую выгоду. Энергопотребление при помоле клинкера снижается на 30-50% по сравнению с шаровой мельницей. Это прямой вклад в снижение себестоимости тонны цемента. Кроме того, снижение шума позволяет:

• Уменьшить затраты на средства индивидуальной защиты (СИЗ) для персонала.
• Повысить производительность труда за счет улучшения условий работы.
• Сократить риски профессиональных заболеваний, связанных с шумом.
• Упростить процедуры получения экологических разрешений и снизить плату за негативное воздействие на окружающую среду.

Для предприятий, расположенных вблизи жилой застройки, низкий уровень шума является критически важным фактором для поддержания социальной лицензии на деятельность.

Особенности конструкции для надежности и простоты обслуживания

Надежность является ключевым требованием для любого производственного оборудования. Низкошумная ВВМ VRM-ZJTL-K спроектирована с учетом этого. Модульная конструкция основных узлов (валков, редуктора, сепаратора) позволяет проводить быструю замену и техническое обслуживание без длительных простоев. Система смазки и гидравлики оснащена продвинутой диагностикой, которая прогнозирует необходимость обслуживания. Для помола особо абразивных материалов или при необходимости максимальной гибкости по производительности, мы также рекомендуем нашу флагманскую модель VRM-MasterPro. Эта мельница оснащена запатентованной системой роликовых опор с активной смазкой и интеллектуальной системой управления помольным усилием, что обеспечивает беспрецедентный срок службы брони и минимальные эксплуатационные расходы.

Интеграция в систему и экологический вклад

Современная ВВМ – это не просто мельница, а интеллектуальный узел в системе подготовки сырья. Она легко интегрируется с системами рекуперации тепла от печей (например, для сушки шлака или пуццолана) и системами аспирации. Снижение энергопотребления напрямую ведет к уменьшению углеродного следа цементного производства. Более того, низкий уровень шума – это значимый вклад в экологию рабочего пространства и окружающей территории предприятия, что полностью соответствует принципам ESG (Environmental, Social, and Governance).

Заключение: Будущее за тихим и эффективным помолом

Внедрение низкошумных вертикальных валковых мельниц для помола цементного клинкера – это не просто техническое обновление, а стратегический шаг для цементного завода. Он позволяет одновременно достичь целей по снижению затрат, повышению экологической ответственности и улучшению социальных условий. Технологии, воплощенные в наших мельницах серий VRM-ZJTL-K и VRM-MasterPro, задают новый стандарт для отрасли, доказывая, что высокая производительность, экономическая эффективность и забота об окружающей среде и человеке могут быть успешно совмещены в одном решении.

Часто задаваемые вопросы (FAQ)

1. Насколько реально снижение шума по сравнению с шаровой мельницей?
Уровень шума низкошумной ВВМ составляет 75-80 дБ(А), в то время как традиционная шаровая мельница генерирует 100-110 дБ(А). Это снижение на 20-30 дБ(А), что субъективно воспринимается как уменьшение громкости примерно в 4-8 раз.

2. Не приводит ли звукоизоляция к перегреву оборудования?
Нет. Конструкция звукоизолирующих панелей предусматривает эффективную вентиляцию. Кроме того, система охлаждения мельницы (например, подача холодного газа на помольный стол) спроектирована с учетом дополнительной теплоизоляции и полностью обеспечивает нормальный тепловой режим.

3. Сложнее ли обслуживать низкошумную ВВМ из-за дополнительных кожухов?
Все звукоизолирующие панели выполнены быстросъемными на болтовых соединениях. Доступ к ключевым узлам для планового осмотра и обслуживания (гидравлические узлы, подшипники, смазочные точки) организован через специальные люки, что не увеличивает время на проведение ТО.

4. Можно ли модернизировать существующую ВВМ до низкошумной версии?
Да, для многих моделей, включая наши предыдущие серии, мы предлагаем пакеты модернизации. Они включают набор звукоизолирующих панелей, модернизацию системы сепаратора и обновление системы управления для оптимизации рабочих параметров с целью снижения шума. Эффективность такого решения оценивается индивидуально для каждой установки.

Введение

Вертикальные валковые мельницы (ВВМ) являются ключевым оборудованием в цементной промышленности для эффективного помола клинкера. Надежная и бесперебойная работа мельницы в значительной степени зависит от состояния ее системы смазки. Правильное техническое обслуживание системы смазки не только продлевает срок службы критически важных компонентов, таких как подшипники редуктора и валков, но и обеспечивает стабильную производительность, энергоэффективность и минимизирует риск незапланированных простоев. Данное руководство описывает передовые практики обслуживания систем смазки ВВМ.

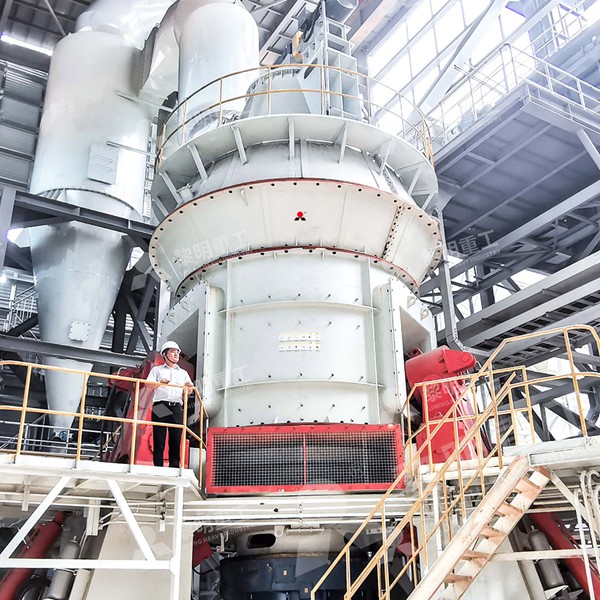

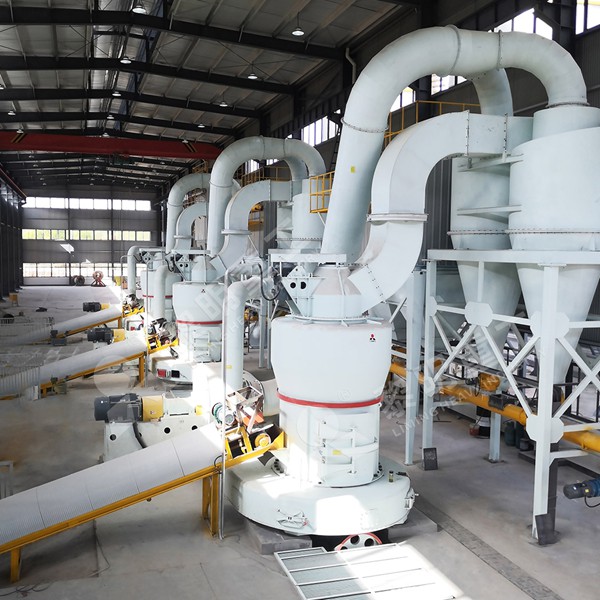

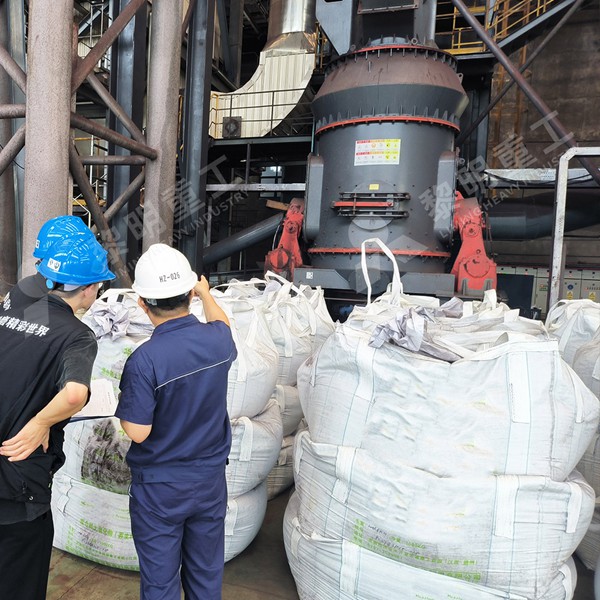

Ключевые компоненты системы смазки ВВМ

1. Редуктор и его система смазки

Редуктор является сердцем ВВМ. Его система смазки, как правило, циркуляционная, с масляным насосом, фильтрами, теплообменником и контрольно-измерительными приборами. Масло выполняет функции смазки, охлаждения и очистки.

2. Подшипники помольных валков

Каждый помольный валок установлен на подшипниках качения (чаще всего роликовых). Их смазка обычно осуществляется автоматической централизованной системой густой смазки (например, линейного или прогрессивного типа), которая подает точное количество консистентной смазки через заданные интервалы времени.

3. Подшипник поворотного диска (стола)

Подшипник, на котором вращается помольный стол, имеет огромные размеры и нагруженность. Для его смазки также применяется высоконадежная циркуляционная система, аналогичная системе редуктора, но часто с большим объемом масла.

4. Гидравлическая система для создания давления помола

Хотя это не система смазки в чистом виде, гидравлическая система, отвечающая за прижим валков к столу, требует такого же тщательного ухода за жидкостью (гидравлическим маслом), включая контроль чистоты, вязкости и отсутствия воды.

Комплексное руководство по техническому обслуживанию

Ежедневные проверки

• Визуальный осмотр: Проверка на утечки масла или консистентной смазки в районе редуктора, подшипников валков, соединений трубопроводов.
• Контроль показаний приборов: Запись давления и температуры масла на выходе из редуктора и подшипника стола. Проверка уровня масла в баках.
• Работа насосов и клапанов: Прослушивание на предмет необычных шумов от насосов смазки и гидравлики.

Еженедельные/Ежемесячные процедуры

• Проверка и замена фильтров: Контроль перепада давления на фильтрах тонкой очистки. Замена фильтрующих элементов в соответствии с рекомендациями производителя или при превышении допустимого перепада.
• Контроль работы системы густой смазки: Проверка уровня в бункере со смазкой, исправности дозаторов и целостности линий подачи к подшипникам валков.
• Отбор проб масла (Oil Analysis): Это самый важный прогностический метод обслуживания. Регулярный отбор проб масла из редуктора и системы подшипника стола для лабораторного анализа позволяет выявить:
  • Износ металлов (по содержанию железа, хрома, олова и др. — частицы износа).
  • Загрязнение продуктом помола (силикаты, кальций).
  • Наличие воды.
  • Деградацию свойств масла (изменение вязкости, окисление, снижение щелочного числа).

  Для проведения точного анализа мы рекомендуем использовать наш комплект для отбора проб масла «Монитроник-Про» (Monitronik-Pro). Этот комплект обеспечивает стерильный отбор проб без риска загрязнения, что гарантирует достоверность лабораторных результатов и позволяет принимать обоснованные решения о замене масла или ремонте агрегатов.

Квартальные и годовые работы

• Полная замена масла: Выполняется не просто по истечении времени, а на основании результатов анализа масла. При замене необходимо тщательно очистить масляный бак, промыть систему (при необходимости).
• Проверка и калибровка датчиков: Датчики давления, температуры и потока должны проходить регулярную проверку.
• Чистка теплообменников: Очистка трубчатых или пластинчатых теплообменников от накипи и загрязнений для обеспечения эффективного отвода тепла.
• Диагностика редуктора: Вибродиагностика и термография в дополнение к анализу масла для комплексной оценки состояния редуктора.

Рекомендации по выбору смазочных материалов

Используйте только масла и консистентные смазки, рекомендованные производителем мельницы (OEM). Как правило, для редукторов ВВМ требуются высококачественные масла ISO VG 320 или 460 с превосходными противозадирными (EP), антиокислительными и антипенной стабильностью. Для подшипников валков применяются высокотемпературные консистентные смазки на основе комплексного кальция или лития. Наша компания предлагает специально разработанную смазку «ВРМ-Гард Экстрим (VRM-Guard Extreme)», которая обладает исключительной адгезией, стойкостью к смыванию и защитой от износа в тяжелых условиях работы подшипников вертикальных валковых мельниц.

Типичные проблемы и решения

• Повышение температуры масла: Причины: загрязнение теплообменника, низкий уровень масла, деградация масла, повышенная нагрузка. Решение: очистка, долив или замена масла, проверка параметров помола.
• Падение давления масла: Причины: засорение фильтра, неисправность насоса, утечка. Решение: замена фильтра, ремонт насоса, устранение утечек.
• Загрязнение масла водой или продуктом помола: Причины: износ уплотнений, трещины в корпусе. Решение: устранение источника загрязнения, замена масла, использование более эффективных уплотнений.
• Неравномерный износ подшипников валков: Причина: отказ дозаторов системы густой смазки, использование неправильной смазки. Решение: проверка и ремонт системы ЦС, переход на рекомендованную высококачественную смазку.

Заключение

Система смазки — это кровеносная система вертикальной валковой мельницы. Проактивный и научно обоснованный подход к ее техническому обслуживанию, основанный на регулярном контроле и анализе состояния, является наиболее экономически эффективной стратегией. Инвестиции в качественные смазочные материалы, современные средства диагностики, такие как «Монитроник-Про» и специализированные смазки, такие как «ВРМ-Гард Экстрим», многократно окупаются за счет увеличения межремонтных интервалов, снижения затрат на запасные части и предотвращения катастрофических отказов.

Часто задаваемые вопросы (FAQ)

1. Как часто необходимо полностью менять масло в редукторе ВВМ?

Не существует универсального временного интервала. Полная замена должна производиться на основании регулярного химического и физического анализа масла. Типичный начальный интервал для проверки — каждые 3-6 месяцев. Замена может потребоваться через 1-2 года или более, если система чиста, а масло сохраняет свои свойства. Слепой график замены «раз в год» может быть как излишним, так и недостаточным.

2. Что является первым признаком проблем в системе смазки подшипников помольных валков?

Наиболее ранним признаком часто является повышение температуры подшипника (отмечаемое датчиками или тепловизором) или появление необычного шума (гула, скрежета). Это может указывать на недостаточную подачу смазки, ее неправильный тип или начало процесса износа. Визуальная проверка состояния выдавливаемой старой смазки также информативна.

3. Почему анализ масла важнее, чем просто контроль его уровня и цвета?

Уровень и цвет — это поверхностные показатели. Лабораторный анализ масла позволяет обнаружить микроскопические частицы износа (определив, какой именно компонент изнашивается), точно измерить содержание воды (даже менее 0.1%), выявить химическую деградацию масла и загрязнение продуктом помола. Это дает возможность прогнозировать отказы за недели и месяцы до их возникновения.

4. Можно ли использовать универсальную консистентную смазку для всех точек ВВМ?

Категорически не рекомендуется. Подшипники помольных валков работают в условиях экстремальных давлений и высоких температур. Гидравлическая система требует жидкостей с определенными вязкостными и антипенной характеристиками. Редуктору нужно масло с определенными EP-свойствами. Использование неподходящей смазки — прямая дорога к преждевременному износу и дорогостоящему ремонту. Всегда следуйте спецификациям OEM или консультируйтесь со специалистами, такими как наша техническая служба.

Введение

В современной цементной промышленности эффективность помола клинкера является ключевым фактором, определяющим как качество конечного продукта, так и общую рентабельность производства. Вертикальные валковые мельницы (ВВМ) зарекомендовали себя как наиболее энергоэффективное и технологически продвинутое оборудование для этой задачи. Однако их полный потенциал раскрывается только при интеграции с передовыми системами автоматизации и управления. В данной статье рассматриваются основные аспекты автоматизации ВВМ, стратегии оптимизации процесса и связанные с этим выгоды.

Ключевые аспекты автоматизации процесса помола

Автоматизация вертикальной валковой мельницы выходит далеко за рамки простого дистанционного управления. Это комплексная система, включающая:

1. Стабилизация технологических параметров

Основная задача — поддержание постоянных оптимальных условий внутри мельницы. Это включает в себя:

• Контроль уровня материала на помольном столе: Датчики уровня (например, радарные или лазерные) непрерывно отслеживают толщину слоя материала, что является критическим параметром для эффективного измельчения и вибрационной стабильности.
• Управление давлением помола: Гидравлическая система, регулирующая давление валков на материал, автоматически адаптируется к изменению характеристик сырья для обеспечения постоянной тонкости помола.
• Температурный контроль в зоне помола: Оптимальная температура необходима для эффективной сушки сырья (если используется отходящее тепло) и предотвращения чрезмерного нагрева, который может привести к дегидратации гипса и ухудшению качества цемента.

2. Интеллектуальное управление питанием и сепарацией

Современные системы используют ПИД-регуляторы и алгоритмы нечеткой логики для управления:

• Скоростью ротора сепаратора для точной настройки гранулометрического состава продукта.
• Производительностью питателя сырья для балансировки нагрузки на мельницу и поддержания оптимального соотношения «материал/воздух».
• Работой циркуляционной системы (элеватор, шнеки) для предотвращения перегрузок.

Оптимизация процесса: от автоматизации к предиктивной аналитике

Современные системы не просто стабилизируют процесс, но и оптимизируют его в режиме реального времени. Это достигается за счет:

• Многоцелевой оптимизации (MIMO): Система находит баланс между противоречивыми целями: максимальная производительность, минимальный удельный расход электроэнергии (кВт·ч/т), требуемая тонкость помола и стойкость валков.
• Предиктивного управления: Анализ тенденций изменения параметров (например, рост давления помола или мощности двигателя) позволяет прогнозировать износ валков и планировать техническое обслуживание, минимизируя простои.
• Адаптации к качеству сырья: Система автоматически корректирует настройки при изменении твердости, влажности или гранулометрии клинкера и добавок.

Для реализации такого высокого уровня контроля и оптимизации требуются надежные и точные компоненты. В этом контексте мы рекомендуем нашу систему «МАГМА-ВВМ Оптимум» — комплексное решение для автоматизации вертикальных мельниц, которое включает в себя специализированные программные алгоритмы, разработанные именно для процессов помола цемента, а также набор совместимых датчиков и исполнительных механизмов. Система обеспечивает плавный запуск, работу в оптимальном режиме и предотвращение аварийных ситуаций, таких как «прорыв валков» или повышенная вибрация.

Преимущества автоматизации ВВМ

Внедрение комплексной автоматизации приносит ощутимые выгоды на всех уровнях:

Технико-экономические преимущества:

• Снижение удельного расхода электроэнергии на 5-15%: За счет постоянной работы в оптимальной точке КПД.
• Повышение производительности на 5-10%: Устранение «ручных» ограничений и более агрессивное, но безопасное ведение процесса.
• Сокращение износа валков и бронеплит: Стабильные условия помола и отсутствие экстремальных нагрузок увеличивают межремонтный период.
• Повышение однородности продукта: Автоматическое поддержание тонкости помола и гранулометрии улучшает качество цемента и его прочностные характеристики.

Эксплуатационные и кадровые преимущества:

• Снижение зависимости от человеческого фактора: Система компенсирует разницу в квалификации операторов.
• Удаленный мониторинг и диагностика: Возможность контроля процесса и анализа данных с центрального пульта или даже через защищенные веб-интерфейсы.
• Повышение безопасности: Автоматическое отключение при возникновении опасных ситуаций (например, превышение температуры в подшипниках).

Для предприятий, стремящихся к максимальной энергоэффективности, мы также предлагаем специализированный программный модуль «Энергобаланс-Помол». Этот модуль, интегрируемый в систему «МАГМА-ВВМ Оптимум», проводит непрерывный аудит энергопотребления каждого узла мельницы (главный привод, вентилятор, сепаратор, насосы), выявляет точки нерационального расхода энергии и формирует рекомендации для оператора или автоматически корректирует настройки.

Заключение

Автоматизация вертикальной валковой мельницы для помола цементного клинкера — это не опция, а необходимое условие для конкурентоспособного и устойчивого производства. Она трансформирует мельницу из простого устройства измельчения в интеллектуальный технологический узел, который постоянно самооптимизируется для достижения наилучших технико-экономических показателей. Инвестиции в современные системы управления, такие как «МАГМА-ВВМ Оптимум», окупаются за счет значительной экономии энергии, увеличения выпуска продукции, снижения затрат на обслуживание и гарантированного высокого качества цемента. Будущее цементной промышленности принадлежит полностью автоматизированным, «цифровым» фабрикам, и оптимизация помола является краеугольным камнем этого преобразования.

Часто задаваемые вопросы (FAQ)

1. Как быстро окупаются инвестиции в автоматизацию существующей ВВМ?

Срок окупаемости сильно зависит от исходного состояния мельницы и режима ее работы. Как правило, за счет экономии электроэнергии (5-15%) и увеличения производительности (5-10%) капитальные затраты окупаются в течение 1,5–3 лет. Дополнительные выгоды от снижения затрат на ремонт и улучшения качества продукта сокращают этот период.

2. Можно ли интегрировать новую систему автоматизации со старым оборудованием и существующей АСУ ТП завода?

Да, современные системы, такие как «МАГМА-ВВМ Оптимум», разрабатываются с учетом необходимости интеграции. Они поддерживают стандартные промышленные протоколы связи (Profibus, Modbus TCP, OPC UA), что позволяет подключаться к большинству существующих систем управления и SCADA. Для устаревшего оборудования предлагаются шкафы управления с необходимыми преобразователями сигналов.

3. Требуется ли постоянное присутствие высококвалифицированного оператора после внедрения автоматизации?

Нет, одна из основных целей автоматизации — снизить зависимость процесса от субъективных решений оператора. После наладки и ввода в эксплуатацию система работает автономно. Роль оператора смещается от непрерывного ручного управления к надзору, анализу отчетов и плановому вмешательству. Тем не менее, для обслуживания самой системы желательно наличие подготовленного инженера.

4. Помогает ли автоматизация предотвращать серьезные аварии на мельнице?

Абсолютно. Система непрерывно отслеживает десятки параметров (вибрация, температура, давление, ток двигателей) и сравнивает их с безопасными пределами. При приближении к опасному порогу система автоматически выполняет корректирующие действия (сброс давления валков, изменение подачи), а в критических ситуациях — инициирует безопасную остановку по заданному алгоритму, предотвращая такие дорогостоящие аварии, как повреждение размольного стола или валков.
