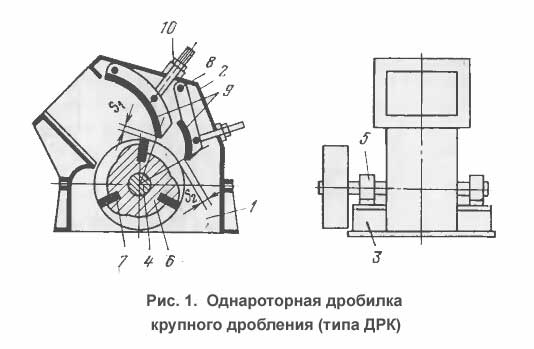

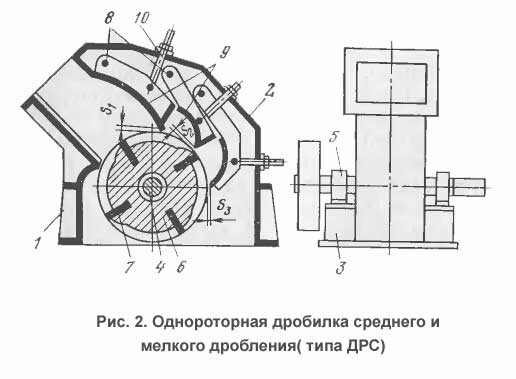

В соответствии с ГОСТ 12375-70 и ГОСТ 12376-71 однороторные дробилки изготовляются двух типов: дробилка типа ДРК(дробилка роторная крупная) крупного дробления и дробилка ДРС(дробилка роторная средняя) среднего и мелкого дробления. Конструкции обеих дробилок аналогичны. Дробилка типа ДРК изображена на рис. 1, а типа ДРС- на рис. 2.
Корпус дробилки сварной, разъемный, он состоит из основания 1 и верхней части 2 (см. Рис. 1 и 2). Внутренняя сторона верхней части в зоне дробления футерована броневыми плитами, закрепленными на корпусе болтами с потайной головкой.
Вал 2 опирается на роликовые подшипники 5, закрепленные на нижней части корпуса 3. На этому валу жестко закреплены била 7. К торцам ротора болтами прикреплены стальные диски, расположенные в одной плоскости с боковыми футеровочными плитами. В верхней части корпуса на осях подвешены отражательные плиты 8. Дробилки типа ДРК имеют две, а типа ДРС три отражательные плиты, разделяющие рабочую зону дробилки на две и соответственно на три камеры дробления. Отражательные плиты имеют криволинейный профиль и полностью или только в нижней части футерованы плитами 9. Зазор шириной S1, S2 и S3 между вращающимся ротором и нижней кромкой отражательных плит является разгрузочным отверстием камеры дробления.
Положение отражательных плит фиксируется тягами и пружинами возвратно регулировочного устройства 10. Изменение положения отражательной плиты при регулировании ширины выходной щели камеры дробления достигается вращением гайки на верхнем, снабженном нарезкой конце устройства 10. Попавший в дробилку недробимый предмет отбрасывается билами на отражательную плиту с бильшей силой, чем дробимы кусок, пружины возвратно-регулировочного межанизма сжимаются, плита поворачивается на некоторый угол вокруг оси подвеса и выходная щель увеличивается, выпуская недробимый предмет из дробилки. Пружины возвращают отражательную плиту в первоначальное положение. Возвратно-регулировочный механизм играет роль предохранительного устройства.
Дробилки приводятся в движение электродвигателем через клиноременную передачу. Окружную скорость ротора дробилки изменяются сменой ведомых шкивов, которые поставляются вместе в дробилкой заводом-изготовителем. В комплект дробилок типа ДРК входят три шкива для окружных скоростей 20; 26,5 и 30 м/с, а в комплект дробилок типа ДРС – шесть шкивов для скоростей 20; 24; 28,3; 34,6; 41,5 и 50 м/с.
