Введение
Измельчение угля до тонкости 200 меш (примерно 74 микрона) является критически важным процессом в таких отраслях, как энергетика, металлургия и производство строительных материалов. Данный показатель тонкости обеспечивает оптимальную эффективность сгорания, снижение выбросов и повышение общей производительности технологических процессов. Среди всего разнообразия помольного оборудования мельницы типа MPS (или вертикальные валковые мельницы) зарекомендовали себя как один из наиболее эффективных и надежных вариантов для решения этой задачи. В этой статье мы подробно рассмотрим процесс, принципы работы и ключевые аспекты помола угля до 200 меш с использованием технологии MPS.
Что такое мельница MPS и принцип её работы

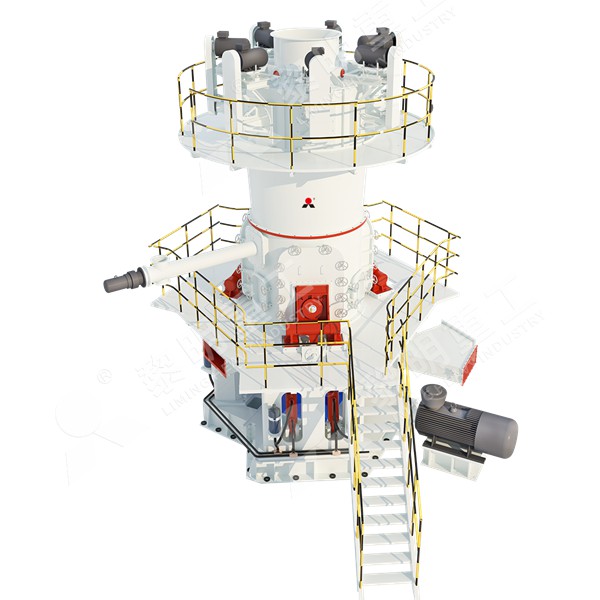

MPS-мельница — это разновидность вертикальной валковой мельницы (Vertical Roller Mill, VRM), первоначально разработанная немецкой компанией Gebr. Pfeiffer. Её конструкция идеально подходит для одновременного выполнения операций сушки, помола и сепарации материала. Основными компонентами являются вращающийся помольный стол, три конических помольных валка, система привода, сепаратор и система горячего газа для сушки.
Принцип работы заключается в следующем: сырой уголь подается в центр вращающегося стола. Под действием центробежной силы материал перемещается к периферии, попадая в зону между столом и валками. Валки, прижимаемые гидравлической системой, раздавливают и истирают угольные частицы. Поток горячего газа, подаваемый снизу или сбоку, одновременно сушит влажный уголь и транспортирует измельченный материал в сепаратор, расположенный в верхней части мельницы. В сепараторе происходит классификация: частицы, достигшие требуемой тонкости (например, 200 меш), уносятся газом в циклон или рукавный фильтр для осаждения, а более крупные частицы возвращаются на помольный стол для повторного измельчения.
Ключевые этапы помола угля до 200 меш
1. Подготовка сырья и подача
Исходный уголь должен иметь размер кусков, как правило, не более 30-50 мм. Важным параметром является влажность. MPS-мельницы способны эффективно сушить материал с исходной влажностью до 15-20% за счет встроенной системы сушки горячими газами. Для стабильной работы необходима равномерная и дозированная подача сырья с помощью тарельчатого или ленточного питателя.
2. Процесс измельчения и сушки
В зоне помола критически важны три фактора: давление измельчения (сила прижатия валков), скорость вращения стола и температура газового потока. Для получения продукта 200 меш требуется точная настройка этих параметров. Давление должно быть достаточным для эффективного разрушения частиц, но не чрезмерным, чтобы избежать повышенного износа и вибраций. Температура газа на входе обычно составляет 250-350°C, что позволяет безопасно и эффективно удалять влагу без риска воспламенения угольной пыли.
3. Классификация и сепарация
Сепаратор — это «мозг» процесса, определяющий тонкость помола. Для достижения 200 меш используются динамические сепараторы с регулируемой скоростью вращения ротора. Увеличение скорости ротора приводит к получению более тонкого продукта, так как повышается центробежная сила, возвращающая крупные частицы на додрабливание. Современные сепараторы с частотным регулированием позволяют гибко и оперативно менять тонкость помола в широком диапазоне.
4. Сбор готового продукта и безопасность
Угольная пыль тониной 200 меш является взрывоопасной. Поэтому система сбора продукта (обычно рукавные фильтры с импульсной продувкой) должна быть герметичной и оснащена необходимыми средствами взрывозащиты: взрывными мембранами, системами пожаротушения и детекторами CO/O2. Готовый угольный порошок транспортируется в силосы для хранения.
Преимущества использования MPS-мельниц для помола угля
- Высокая энергоэффективность: По сравнению с шаровыми мельницами, VRM потребляют на 15-30% меньше электроэнергии, так как энергия расходуется непосредственно на измельчение, а не на вращение всего барабана с мелющими телами.
- Компактность: Вертикальная конструкция занимает значительно меньше площади.
- Интегрированная сушка: Возможность использовать отходящие газы из печи или котла для сушки сырья, что устраняет необходимость в отдельной сушильной установке.
- Быстрый отклик на изменение нагрузки: Система позволяет быстро изменять производительность, следуя за потребностями основного процесса (например, котла).
- Низкий уровень шума: Отсутствие стальных шаров, ударяющихся друг о друга, делает работу мельницы значительно тише.
Альтернативные решения от Liming Heavy Industry
Хотя классические MPS-мельницы являются отраслевым стандартом, современный рынок предлагает и другие высокоэффективные решения. Компания Liming Heavy Industry, основанная в 1987 году и являющаяся лидером в производстве дробильно-помольного оборудования, разрабатывает и производит широкий спектр мельниц, которые могут стать отличной альтернативой или оптимальным выбором для конкретных условий заказчика.
Для помола угля до 200 меш мы особенно рекомендуем обратить внимание на нашу LM Вертикальную Валковую Мельницу. Она воплощает в себе все преимущества технологии VRM: интегрированную систему сушки, помола, сепарации и транспортировки. Модельный ряд с производительностью от 10 до 400 т/ч и возможностью обработки материала размером до 55 мм делает её идеальным решением для крупных ТЭЦ и металлургических комбинатов. Её автоматическая система управления обеспечивает стабильный выход продукта заданной тонкости, в том числе и 200 меш.
Для проектов средней мощности или где требуется особая гибкость в регулировке тонкости, прекрасно подходит MTW Европейская Трапециевидная Мельница. Эта мельница, являющаяся развитием классической мельницы Raymond, оснащена запатентованной технологией конической передачи, изогнутыми лопастями и другими инновациями. Она обеспечивает высокую производительность (3-55 т/ч), энергосбережение и экологичность. Её система замкнутого цикла с импульсным пылеуловителем идеально подходит для приготовления угольной пыли, гарантируя соответствие строгим экологическим нормам.
Заключение
Помол угля до 200 меш с использованием мельницы типа MPS — это высокотехнологичный, экономичный и надежный процесс. Понимание принципов работы, ключевых этапов и факторов, влияющих на качество продукта, позволяет максимально эффективно эксплуатировать оборудование. Выбор правильного оборудования является фундаментом успеха. Как ведущий производитель с более чем 30-летним опытом, Liming Heavy Industry готова предложить не только передовое оборудование, такое как LM Вертикальная Мельница и MTW Европейская Трапециевидная Мельница, но и комплексные решения, включающие инжиниринг, монтаж и сервисное обслуживание, чтобы гарантировать нашим клиентам достижение требуемых технологических показателей и максимальную окупаемость инвестиций.
Часто задаваемые вопросы (FAQ)
1. Можно ли на MPS-мельнице получить тоньше 200 меш, например, 325 меш?
Да, это возможно. Большинство современных MPS-мельниц и их аналогов, таких как LM Вертикальная Мельница от Liming, оснащены высокоэффективными динамическими сепараторами. Путем увеличения скорости вращения ротора сепаратора и точной настройки потока газа можно достичь тонкости помола вплоть до 325 меш (около 45 микрон) и даже более для некоторых материалов. Однако необходимо учитывать, что при увеличении тонкости производительность мельницы может снижаться.
2. Какой максимальной влажности уголь можно подавать в мельницу?
MPS-мельницы известны своей эффективной сушильной способностью. Стандартные модели могут обрабатывать уголь с исходной влажностью до 15-20%. За счет подачи горячего газа (температурой 250-350°C) непосредственно в помольную камеру влага эффективно испаряется и удаляется с газовым потоком. Для угля с более высокой влажностью может потребоваться предварительная сушка или модификация системы подачи горячего газа.
3. В чем основное отличие вашей LM Мельницы от классической MPS?
LM Вертикальная Валковая Мельница от Liming Heavy Industry — это продукт, разработанный с учетом современных технологических тенденций и накопленного мирового опыта. Ключевые отличия и улучшения могут включать в себя: усовершенствованную гидравлическую систему для контроля давления помола, более эффективную систему уплотнений для предотвращения утечек материала, современную систему автоматики на базе PLC и SCADA для полного контроля процесса, а также адаптированную конструкцию для широкого спектра местных условий и материалов. Мы сочетаем проверенные принципы работы MPS с собственными инновациями.
4. Каковы основные меры взрывозащиты при работе с угольной пылью 200 меш?
Работа с тонкой угольной пылью требует строжайшего соблюдения мер безопасности. Система помола должна включать: 1) Инертизацию — подачу инертного газа (N2 или CO2) в зоны возможного скопления пыли. 2) Взрывозащищенное исполнение электрооборудования. 3) Установку взрывных мембран (клапанов) на корпусе мельницы, сепаратора и фильтра. 4) Системы аварийного пожаротушения (например, распыление воды или специальных реагентов). 5) Непрерывный мониторинг концентрации CO и O2 для раннего обнаружения тления. Оборудование Liming проектируется с учетом возможности интеграции всех этих систем безопасности.
