Введение
В современной цементной промышленности помол цементного клинкера является одним из наиболее энергоемких процессов. Традиционные шаровые мельницы, долгое время доминировавшие в этой сфере, постепенно уступают место более эффективному и технологичному оборудованию. Вертикальная валковая мельница (ВВМ) представляет собой ключевое решение для снижения удельного энергопотребления и повышения общей производительности помольного цикла. Данная статья подробно рассматривает принцип работы, ключевые компоненты и технологические преимущества вертикальных валковых мельниц при измельчении цементного клинкера.

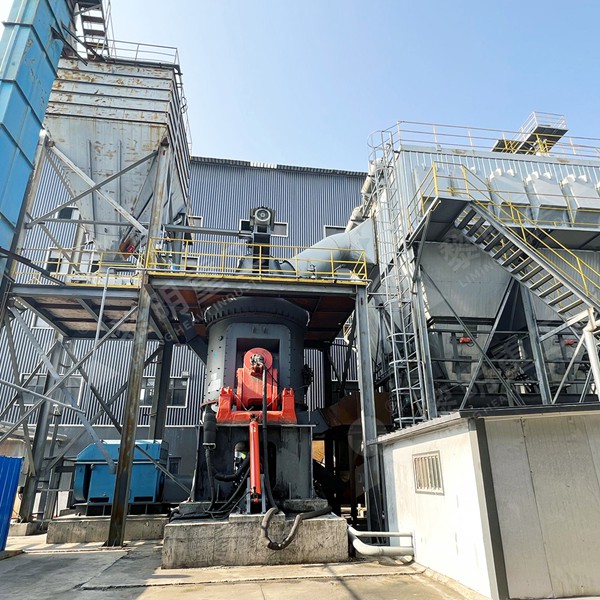

Основные компоненты и конструкция
Вертикальная валковая мельница для помола клинкера представляет собой сложный инженерный агрегат, основными компонентами которого являются:
- Помольный стол (стол): Вращающийся горизонтальный стол, на который подается материал. Привод стола осуществляется от редуктора и электродвигателя.
- Помольные валки (ролики): Обычно от 2 до 4 валков, которые прижимаются к материалу на вращающемся столе под действием гидравлической или пневматической системы. Именно между валками и столом происходит основное измельчение.
- Сепаратор: Динамический или статический сепаратор, расположенный в верхней части мельницы. Он отвечает за классификацию частиц: достаточно тонкий материал уносится газовым потоком в циклон или фильтр, а крупные частицы возвращаются на стол для доизмельчения.
- Корпус (станина): Прочная конструкция, вмещающая все основные компоненты.
- Система привода: Мощный редуктор и двигатель для вращения помольного стола.
- Система подачи материала (питатель).
- Гидравлическая система: Обеспечивает необходимое давление помола между валками и столом.

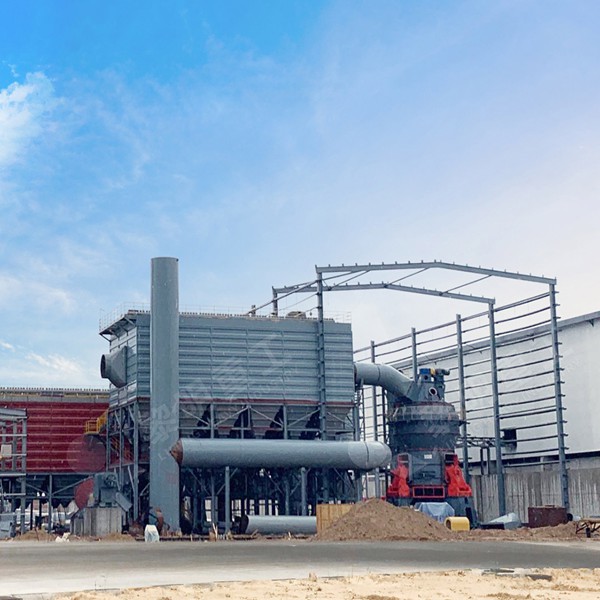

Принцип работы процесса помола
Процесс помола в вертикальной валковой мельнице является непрерывным и включает следующие основные этапы:
1. Подача и распределение материала
Предварительно измельченный цементный клинкер (часто вместе с гипсом и другими добавками) подается в центр вращающегося помольного стола через шлюзовой питатель. Под действием центробежной силы материал перемещается к периферии стола, попадая в зону между столом и помольными валками.
2. Собственно измельчение (дробление и истирание)
Это сердце процесса. Когда материал проходит под валками, он подвергается интенсивному сжатию и сдвигу. Валки, прижатые гидравлической системой, раздавливают слой материала против поверхности стола. Благодаря тому, что стол вращается, а валки могут проворачиваться от трения, происходит не только дробление, но и истирание частиц. Такая комбинированная нагрузка делает процесс измельчения в ВВМ исключительно эффективным.
3. Сушка и транспортировка
Одновременно с помолом через сопла в корпусе мельницы подается горячий газ (обычно из колосникового холодильника или печи). Этот газовый поток выполняет две ключевые функции:
- Сушка: Удаляет влагу из материала, что критически важно для предотвращения налипания и обеспечения свободного потока.
- Транспортировка: Подхватывает мелкие, уже измельченные частицы и уносит их вверх, в сепаратор.
4. Классификация (сепарация)
Воздушный поток с взвешенными частицами поступает в сепаратор. Динамический сепаратор с регулируемой скоростью вращения ротора создает центробежную силу. Тонкие частицы, чья аэродинамическая сила преодолевает центробежную, проходят через сепаратор и направляются в систему фильтров для улавливания (готовый продукт – цемент). Более крупные и тяжелые частицы отбрасываются к стенкам и падают обратно на помольный стол для повторного измельчения. Этот замкнутый цикл позволяет достичь высокой однородности и требуемой тонкости помола.
5. Сбор готового продукта
Тонкодисперсный цемент, унесенный из мельницы, осаждается в рукавных фильтрах или электрофильтрах и затем транспортируется в силосы для хранения.
Технологические преимущества вертикальных валковых мельниц
По сравнению с традиционными шаровыми мельницами, ВВМ обладают рядом существенных преимуществ:
- Значительно более низкое энергопотребление: Экономия электроэнергии на помол может достигать 30-50%. Это главный экономический фактор, так как помол является самым энергоемким этапом производства цемента.
- Компактность и меньшая занимаемая площадь: Вертикальная конструкция делает ВВМ более компактной по сравнению с горизонтальной шаровой мельницей аналогичной производительности.
- Возможность эффективной сушки: Прямой контакт материала с горячим газом в мельнице позволяет эффективно сушить сырье с влажностью до 15-20%, что устраняет необходимость в отдельной сушильной установке.
- Меньший уровень шума: Отсутствие стальных шаров, ударяющихся друг о друга и о футеровку, значительно снижает шумовое воздействие.
- Точный контроль тонкости помола: Регулировка скорости сепаратора позволяет быстро и точно менять тонкость готового цемента (удельную поверхность по Блейну).
- Модульность и простота монтажа: Мельница поставляется крупными блоками, что ускоряет монтаж.
Ключевые аспекты для обеспечения надежной работы
Для долговечной и эффективной работы ВВМ при помоле абразивного цементного клинкера критически важны:
- Износостойкость рабочих поверхностей: Брони стола и валков должны изготавливаться из высокопрочных, износостойких материалов (например, композитные литые материалы с наплавкой твердым сплавом).
- Надежность редуктора и системы привода, рассчитанных на высокие постоянные нагрузки.
- Эффективность системы смазки для подшипников валков и редуктора.
- Стабильность гидравлической системы, обеспечивающей постоянное давление помола.
- Качество динамического сепаратора с надежным приводом и лопастями.
Именно на этих аспектах фокусируются ведущие производители оборудования. Например, наша компания предлагает высокотехнологичное решение – вертикальную валковую мельницу серии «Цемент-МАХ». Эта мельница специально разработана для интенсивного помола цементного клинкера и шлака. Ее отличительными чертами являются инновационная геометрия помольных валков и стола для оптимизации слоя материала, высокоэффективный динамический сепаратор с частотным регулированием, а также модульная конструкция, позволяющая сократить сроки монтажа. Применение современных материалов для брони обеспечивает рекордный межремонтный ресурс.
Для проектов, где требуется особая гибкость в помоле различных материалов (клинкер, шлак, зола-унос, пуццолан), мы также рекомендуем нашу универсальную мельницу серии «МультиГринд». Ее конструкция позволяет быстро адаптировать параметры помола и легко обслуживать ключевые узлы.
Заключение
Вертикальная валковая мельница утвердилась как промышленный стандарт для помола цементного клинкера благодаря своей выдающейся энергоэффективности, производительности и операционной гибкости. Понимание ее принципа работы, основанного на сочетании раздавливания, истирания и эффективной воздушной сепарации, позволяет оптимально эксплуатировать оборудование и максимизировать его экономическую отдачу. Внедрение современных ВВМ, таких как наши мельницы серий «Цемент-МАХ» и «МультиГринд», является стратегическим шагом для любого цементного завода, направленным на снижение себестоимости продукции и повышение конкурентоспособности в условиях растущих требований к энергосбережению и экологии.
Часто задаваемые вопросы (FAQ)
- Насколько вертикальная мельница экономичнее шаровой при помоле клинкера?
Экономия электроэнергии составляет от 30% до 50% в зависимости от тонкости помола и свойств клинкера. Это основное преимущество, окупающее инвестиции. - С какими основными эксплуатационными проблемами можно столкнуться при работе ВВМ?
Ключевые задачи – борьба с износом брони, поддержание стабильности слоя материала на столе и обеспечение равномерной подачи. Современные конструкции и качественные материалы позволяют эффективно решать эти проблемы. - Можно ли в одной вертикальной мельнице измельчать клинкер и, например, гранулированный шлак?
Да, многие современные ВВМ, включая нашу серию «МультиГринд», предназначены для помола различных материалов. Однако при переходе с одного материала на другой требуется корректировка параметров работы (давление валков, скорость сепаратора, расход газа). - Как регулируется тонкость (удельная поверхность) цемента в ВВМ?
Тонкость регулируется прежде всего изменением скорости вращения ротора динамического сепаратора. Увеличение скорости приводит к получению более тонкого продукта, уменьшение – к более крупному. Также влияет давление валков и объем газового потока.
