Введение: Роль известняка в цементной промышленности и важность дозирования

Известняк (карбонат кальция, CaCO₃) является одним из важнейших компонентов в производстве цемента, играя роль не только основного сырья для клинкера, но и активной минеральной добавки, вводимой непосредственно в цементную мельницу. Практика совместного помола клинкера с известняком получила широкое распространение в мировой цементной отрасли. Это позволяет не только увеличить объем производства цемента при тех же мощностях клинкерного производства, но и существенно снизить энергозатраты на единицу готовой продукции, а также улучшить некоторые физико-механические свойства цемента, такие как ранняя прочность и удобоукладываемость бетонной смеси. Однако, эффективность этого процесса напрямую зависит от правильной организации дозирования известняка в мельницу. Неоптимальные параметры подачи могут привести к снижению производительности, перерасходу электроэнергии, неравномерности гранулометрического состава и, как следствие, к потере качества конечного продукта. В данной статье мы рассмотрим ключевые аспекты дозирования известняка, современные методы контроля и стратегии оптимизации, опираясь на многолетний опыт компании Liming Heavy Industry в создании промышленного дробильно-размольного оборудования.

Компания LIMING HEAVY INDUSTRY CO., LTD., основанная в 1987 году, является признанным лидером в области производства крупного и среднего дробильно-измельчительного оборудования. Наше оборудование, включая вертикальные валковые мельницы (LM-серия), трапециевидные мельницы (MTW) и шаровые мельницы, успешно эксплуатируется на цементных заводах по всему миру, обеспечивая высокую эффективность процессов измельчения. Понимание тонкостей дозирования является ключевым фактором для достижения максимальной отдачи от нашего оборудования.

Ключевые параметры дозирования известняка

Процесс дозирования известняка в мельницу — это не просто подача материала. Это сложная инженерная задача, требующая учета множества взаимосвязанных факторов. Неправильная настройка может свести на нет все преимущества совместного помола. Рассмотрим основные параметры, влияющие на эффективность.

1. Влажность и гранулометрический состав (ГМС) известняка

Влажность является критическим параметром, особенно для мельниц с динамическими сепараторами. Высокая влажность (более 5-6%) приводит к налипанию материала на помольные органы (валки и стол), снижению эффективности сепарации и забиванию фильтров. Для вертикальных валковых мельниц Liming LM-серии характерна высокая эффективность сушки горячими газами, что позволяет перерабатывать материал с влажностью до 10-15%, однако требует точной настройки температурного режима. Гранулометрический состав (ГМС) влияет на скорость измельчения. Крупные куски (более 25-30 мм) увеличивают время пребывания материала в мельнице, снижая производительность. Оптимальным считается предварительное дробление известняка до 0-25 мм, что достигается с помощью щековых или молотковых дробилок, которые также входят в номенклатуру нашего производства.

2. Тонкость помола и удельная поверхность

Заданная тонкость помола является одним из главных критериев управления дозированием. Для цемента с известняком обычно контролируют остаток на сите 80 мкм и 200 мкм, а также удельную поверхность по Блейну (обычно 350-450 м²/кг). Если известняк дозируется в большем количестве, чем требуется для достижения целевой тонкости, это приведет к переизмельчению клинкера и перерасходу энергии. И наоборот, недостаточное количество известняка может ухудшить гранулометрический состав. Система автоматизации должна непрерывно корректировать скорость подачи известняка на основе данных от пробоотборников или онлайн-анализаторов.

3. Влияние известняка на температуру в мельнице

Процесс помола сопровождается выделением значительного количества тепла. Температура в мельнице не должна превышать 110-120°C, так как это может привести к дегидратации гипса (двуводного сульфата кальция) в полугидрат, вызывая ложное схватывание цемента. Известняк играет роль своеобразного теплоносителя или «разбавителя». Его более мягкая структура (по сравнению с клинкером, по шкале Мооса — 3) требует меньше энергии на измельчение, тем самым снижая общее тепловыделение. Дозирование известняка позволяет более гибко управлять температурным режимом, особенно в летний период. Наши мельницы MTW European Type Trapezium Mill, благодаря патентованной конструкции, обеспечивают эффективный отвод тепла через корпус и систему аспирации, что особенно важно при работе с дополнительными добавками.

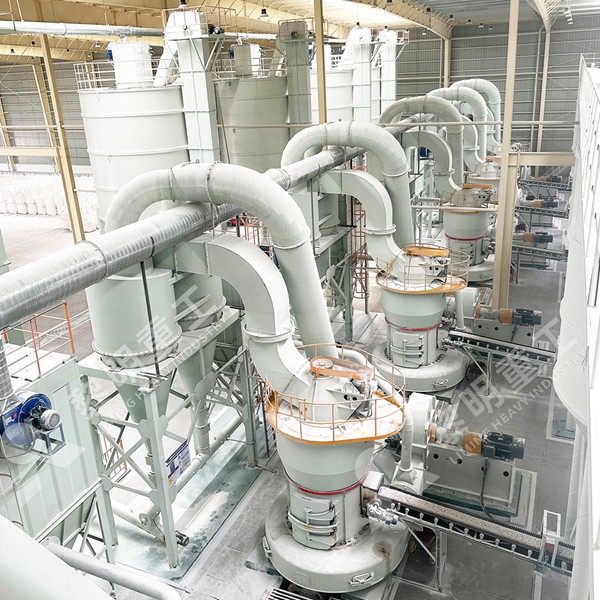

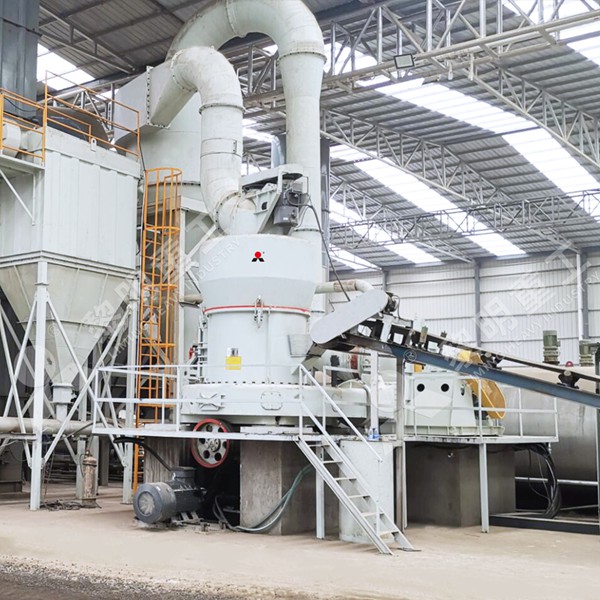

Методы дозирования и современное оборудование

Для обеспечения точной и стабильной подачи известняка используются современные весовые дозаторы. Наиболее распространены ленточные весовые дозаторы и дозаторы с винтовым конвейером (шнековые питатели). Система управления дозированием должна обеспечивать плавное регулирование производительности в диапазоне от 10% до 100% от номинальной.

• Ленточные весовые дозаторы: Обеспечивают высокую точность (погрешность ±0.5-1%) и позволяют контролировать производительность в реальном времени. Являются стандартом для цементной промышленности.
• Импульсные или гравитационные дозаторы: Используются для грубой подачи, где не требуется высокая точность.
• Системы с двумя весами: Для комбинированного дозирования по объему и массе, обеспечивающие компенсацию изменения насыпной плотности известняка.

Ключевым элементом является интеграция дозатора в общую систему АСУ ТП мельницы. Сигнал от дозатора поступает на контроллер, который сравнивает его с заданием и корректирует работу питателя. Для достижения максимальной эффективности мы рекомендуем использовать комплексные решения, включающие автоматизированные системы управления. Например, в составе технологической линии с нашей мельницей LM Vertical Roller Mill часто используются двухстадийные системы дозирования: грубая подача через вибрационный питатель и точная доводка через ленточный весовой дозатор, установленный непосредственно перед шлюзовым питателем мельницы.

Методы оптимизации эффективности помола

Оптимизация процесса дозирования — это непрерывный поиск компромисса между производительностью, качеством и энергозатратами. Вот несколько проверенных стратегий, используемых в мировой практике и поддерживаемых нашим оборудованием.

1. Оптимизация рецептуры и гранулометрического состава смеси

Вместо простого поддержания процентного содержания известняка, следует перейти к управлению гранулометрическим составом всей смеси. Современные математические модели позволяют рассчитать оптимальное соотношение клинкер/известняк/гипс для достижения требуемых прочностных показателей при минимальной энергоемкости. Использование известняка с высокой степенью измельчаемости (например, с низким содержанием кварца) позволяет значительно повысить эффективность. Наши инженеры помогают подобрать оптимальные параметры работы мельницы (давление валков, скорость сепаратора) под конкретный тип известняка.

2. Использование интенсификаторов помола

Добавление специальных химических реагентов (например, триэтаноламина, гликолей) в небольших количествах (0.01-0.1%) наряду с известняком позволяет снизить силы адгезии между частицами, предотвращая агрегацию и налипание на мелющие тела. Это приводит к увеличению производительности мельницы на 10-15% и снижению удельного расхода электроэнергии до 8-12%. Система дозирования должна иметь возможность точного ввода и этих малых компонентов. Здесь важна как точность, так и гомогенизация смеси. В наших установках предусмотрены точки ввода жидких добавок с помощью форсунок, обеспечивающих равномерное распределение.

3. Интеллектуальное регулирование нагрузки

Классический метод управления по току главного привода мельницы устарел. Рекомендуется использовать комбинированные системы, анализирующие сигналы с акустических датчиков или цифровых систем вибрационного контроля. Такие системы позволяют «видеть» процесс внутри мельницы и моментально реагировать на изменение крупности или влажности известняка, корректируя скорость подачи на 2-3% раньше, чем это изменит уровень загрузки и ток привода. Это особенно эффективно в шаровых мельницах, где переполнение камеры ведет к катастрофическому снижению эффективности. Для помола известняка в шаровых мельницах мы предлагаем Ball Mill с возможностью установки датчиков уровня загрузки и вибрации.

Рекомендации по выбору оборудования Liming

Для решения задач помола цемента с добавлением известняка мы предлагаем два флагманских решения.

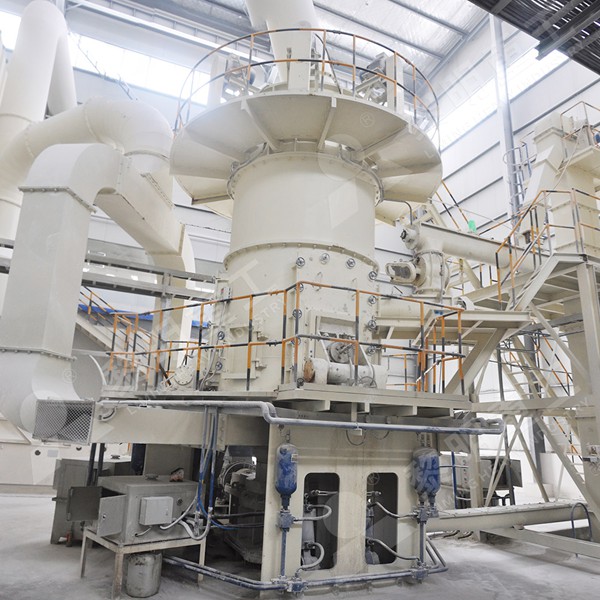

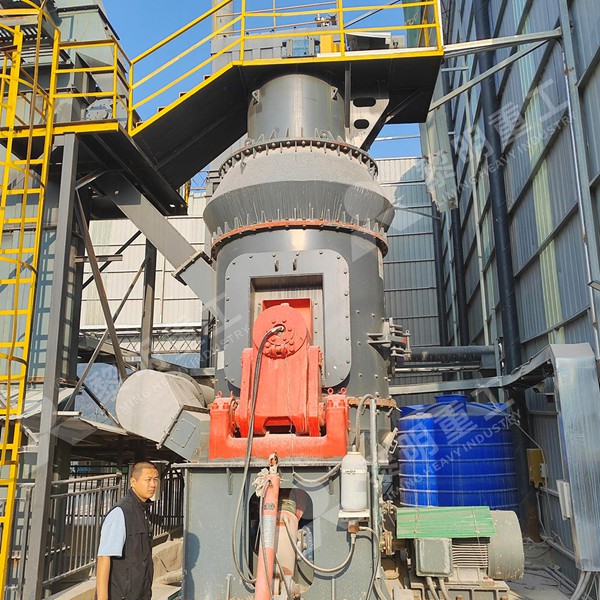

Рекомендуем нашу мельницу LM Vertical Roller Mill (LM-серия) для крупных производств. Она позволяет совмещать процессы сушки, помола и классификации в одном агрегате. Ее производительность достигает 400 т/ч. Благодаря низкому удельному расходу энергии (на 30-40% ниже, чем у шаровых мельниц) и возможности использования горячих газов для сушки влажного известняка, она является идеальным выбором для создания современных цементных линий. Встроенный динамический сепаратор обеспечивает высокую точность классификации.

Для средних и малых производств, а также для модернизации существующих линий, рекомендуем MTW European Type Trapezium Mill (серия MTW). Это апгрейд традиционных мельниц Раймонда. Она отличается патентованной конструкцией, высокой надежностью и экологичностью. Ее производительность составляет от 3 до 55 т/ч, что позволяет ей легко справляться с задачами по подготовке известняка перед дозированием в основную мельницу или как самостоятельный агрегат для производства тонкодисперсного известнякового порошка. Оба типа оборудования прекрасно интегрируются в автоматизированные системы дозирования.

Заключение

Эффективное дозирование известняка в мельницу — это залог стабильной работы и высокой рентабельности цементного производства. Успех достигается за счет комплексного подхода. Во-первых, это точный и надежный весовой контроль. Во-вторых, это управление параметрами (влажность, ГМС) на входе. В-третьих, это использование современных интеллектуальных систем автоматизации, позволяющих адаптировать процесс к изменяющимся условиям в реальном времени. Использование высококачественного оборудования, такого как мельницы Liming Heavy Industry, в сочетании с правильно настроенной системой дозирования позволяет снизить удельные энергозатраты на 8-15%, увеличить производительность на 5-10% и получить цемент с улучшенными потребительскими свойствами. Опыт наших инженеров и современный парк оборудования гарантируют вам получение максимальной отдачи от каждого киловатта энергии и каждой тонны сырья.

Часто задаваемые вопросы (FAQ)

1. Какой оптимальный размер кусков известняка для подачи в вертикальную мельницу LM?
Рекомендуемый размер кусков составляет от 30 до 55 мм для мельниц LM. Помол более крупных кусков (более 60 мм) приводит к снижению производительности и повышенному износу валков. Для большинства других типов мельниц (MTW, Raymond) оптимальный входной размер находится в диапазоне 15-30 мм, что требует предварительного дробления в щековой дробилке. Наш технологический отдел проектирует линию таким образом, чтобы скорректировать ГМС до оптимального значения.

2. Можно ли использовать наш существующий дозатор с мельницей Liming?
В большинстве случаев — да. Мы стремимся обеспечить интеграцию оборудования с существующими системами управления заказчика. Однако для точной работы мы рекомендуем использовать современные ленточные весовые дозаторы с погрешностью не более ±1%. В проекте модернизации наши инженеры предоставят технические требования на дозатор, включая тип интерфейса связи и производительность. Если вы планируете полную комплектацию, мы предложим оптимизированную схему с дозаторами ведущих мировых брендов.

3. Какое процентное содержание известняка в цементе является наиболее эффективным?
Согласно стандартам EN 197-1, портландцемент может содержать до 20-35% известняка (в зависимости от типа CEM II). Однако максимальная эффективность с точки зрения помола достигается при дозировании от 5% до 15%. Свыше 25% наблюдается значительное снижение темпов набора прочности в позднем возрасте, хотя ранняя прочность может увеличиваться. Оптимальный процент зависит от качества клинкера и требуемых марок цемента и определяется опытным путем в лабораторных мельницах.

4. Как влажность известняка влияет на эффективность работы мельницы MTW?
Влажность является критическим ограничением. Стандартная мельница MTW рассчитана на работу с материалами влажностью до 6%. Если влажность превышает 6-8%, необходимо либо организовывать сушку в отдельном барабанном сушиле перед мельницей, либо использовать более мощную аспирационную систему с подогревом воздуха. Высокая влажность вызывает налипание материала на внутренние стенки и снижает эффективность сепаратора, также возможно забивание течек при транспортировке материала.

Введение: роль предварительной подготовки в цикле измельчения

В современной горнодобывающей и строительной промышленности эффективность процесса измельчения напрямую определяет экономическую целесообразность всего производства. Особое внимание уделяется подготовке сырья, в частности известняка, который является основным компонентом для производства цемента, строительной извести, десульфуризационных смесей и тонкодисперсных наполнителей. Предварительное измельчение (Pre-Grinding) — это не просто механическое уменьшение кусков породы, а стратегически важный этап, который позволяет значительно повысить производительность основных мельниц, снизить удельный расход электроэнергии и улучшить качество конечного продукта.

В данной статье мы подробно рассмотрим ключевые этапы подготовки известняка к помолу, основываясь на многолетнем опыте компании LIMING HEAVY INDUSTRY. Мы разберем технологические нюансы, факторы, влияющие на эффективность, и предложим современные решения для оптимизации вашего производства.

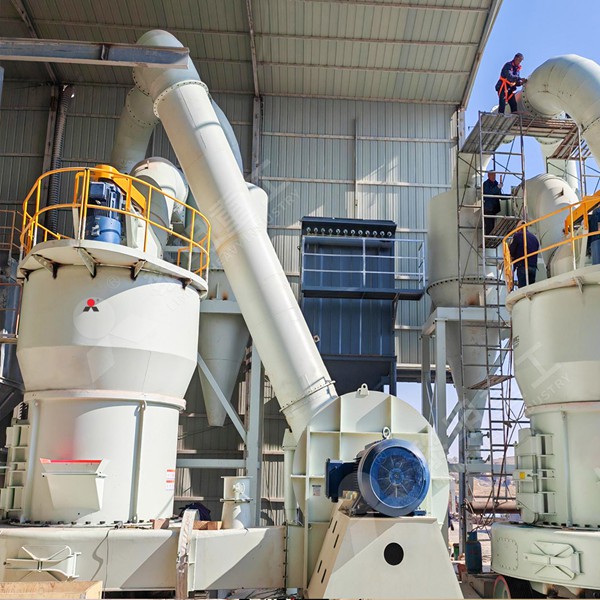

Этап 1: Первичное дробление и контроль крупности

Качество предварительной подготовки начинается с правильного выбора схемы дробления. Известняк, поступающий из карьера, может иметь фракции до 800-1000 мм. Подача таких кусков непосредственно в мельницу (например, в вертикальную валковую мельницу) недопустима. Поэтому первым шагом является первичное дробление на щековых или роторных дробилках.

Ключевая задача этапа: обеспечить равномерную подачу материала с размером куска не более 30-50 мм. Это критически важно для долговечности помольного оборудования и стабильности процесса. Для агрегатов, таких как LM Вертикальная Валковая Мельница, допустимый размер входного куска составляет 30-55 мм, в то время как для MTW Европейской Трапециевидной Мельницы — 30-50 мм. Превышение этих параметров приводит к вибрациям, повышенному износу роликов и жерновов, а также к снижению пропускной способности.

На данном этапе также важно организовать магнитную сепарацию для удаления случайных металлических включений, которые могут вывести из строя дорогостоящее оборудование.

Этап 2: Промежуточное хранение и гомогенизация

После первичного дробления материал поступает в бункеры-накопители. Однако простое складирование без учета гомогенизации может привести к колебаниям химического состава и влажности, что негативно скажется на работе мельницы. Рекомендуется использовать многосекционные силосы или штабели с послойным распределением материала. Это позволяет усреднить показатели известняка, обеспечивая стабильную работу дозаторов и весовых питателей на входе в мельницу.

Совет от LIMING: Для достижения максимальной эффективности рекомендуется устанавливать вибрационные питатели с частотным регулированием. Они обеспечивают плавную и точную подачу, исключая «завалы» и обеспечивая оптимальный слой материала на помольном столе.

Этап 3: Сушка и контроль влажности

Влажность является одним из главных врагов процесса помола. Карбонат кальция склонен к налипанию при повышенной влажности, что забивает сепаратор и снижает тонкость помола. Оптимальная влажность для большинства мельниц не должна превышать 6%. Если исходный материал имеет более высокие показатели, требуется этап сушки.

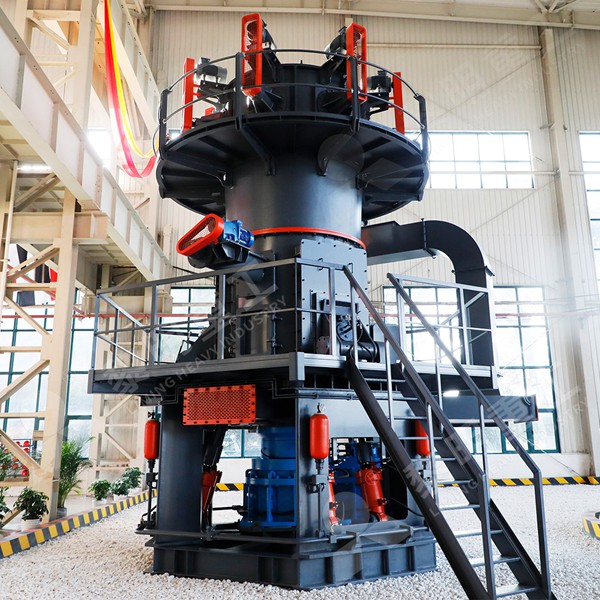

Встроенная сушильная камера — это отличительная особенность LM Вертикальной Валковой Мельницы LIMING. Внутри мельницы используется горячий воздух из теплогенератора или отходящие газы печей, что позволяет совмещать процессы сушки и измельчения в одном агрегате. Это снижает капитальные затраты на отдельные сушильные барабаны и экономит тепловую энергию.

Этап 4: Дозирование и питание мельницы

Равномерное питание — залог стабильной работы. Использование весовых дозаторов непрерывного действия с обратной связью от главного привода мельницы позволяет автоматически регулировать подачу в зависимости от нагрузки. Колебания крупности или влажности мгновенно компенсируются изменением скорости питателя, что предотвращает перегрузку или недогрузку мельницы.

В компании LIMING разработаны автоматизированные системы управления, которые интегрируют работу питателя, сепаратора и тягодутьевого оборудования. Это позволяет поддерживать оптимальное давление на валках и стабильный гранулометрический состав готового продукта, достигая тонкости помола в диапазоне от 80 до 325 меш (и выше при необходимости).

Этап 5: Измельчение в основной мельнице (роль оборудования)

Предварительная подготовка создает все условия для эффективной работы основного агрегата. В зависимости от требуемой производительности и тонкости помола, LIMING предлагает два основных варианта:

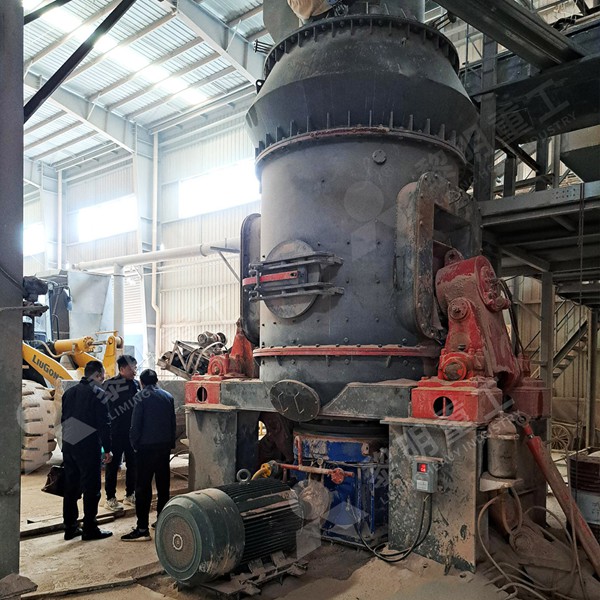

1. LM Вертикальная Валковая Мельница: Идеальное решение для производств с производительностью от 10 до 400 т/ч. Благодаря гидравлической системе натяжения и возможности автоматической регулировки классификатора, она обеспечивает высокую эффективность при минимальном расходе энергии (на 30-40% ниже, чем у шаровых мельниц). Данное оборудование оптимально для подготовки сырья в цементной промышленности и для помола угля.

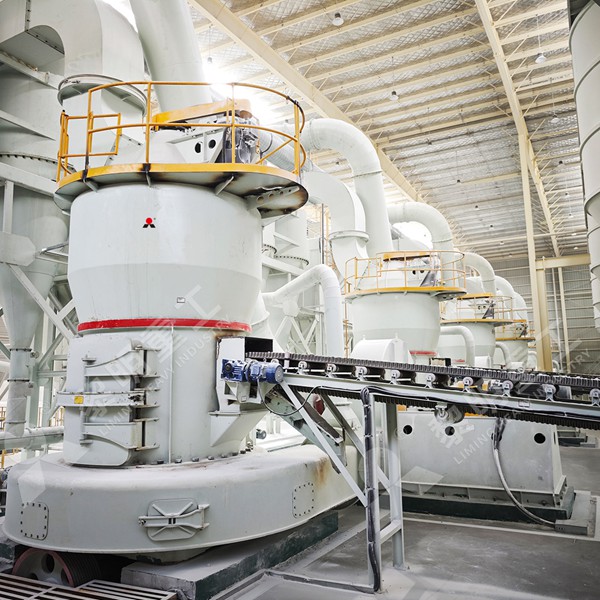

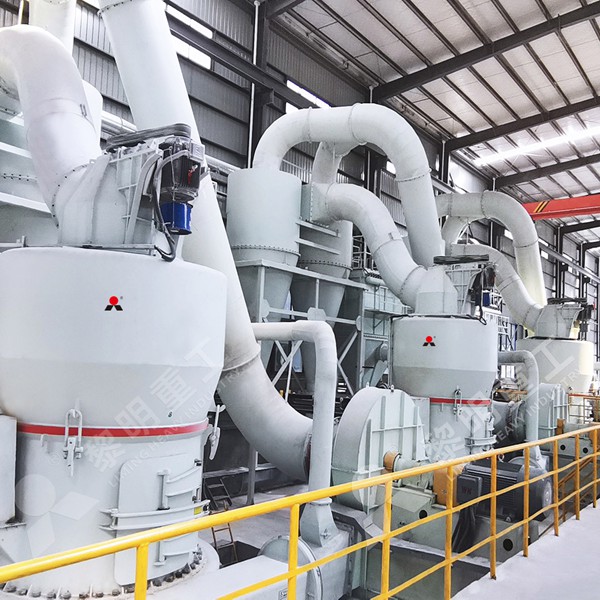

2. MTW Европейская Трапециевидная Мельница: Для средних и небольших производств (3-55 т/ч) этот агрегат является золотым стандартом. Это усовершенствованный продукт на базе традиционных маятниковых мельниц, отличающийся патентованной конструкцией трапециевидных роликов и кольца. MTW обеспечивает высокую степень измельчения, стабильность работы и легкость обслуживания. Она превосходно справляется с помолом известняка для десульфуризации на ТЭС и производством тяжелого карбоната кальция.

Мы рекомендуем выбирать оборудование на основе технико-экономического анализа. Если ваш проект требует сверхтонкого помола (до 3250 меш), стоит обратить внимание на MW Микропорошковую Мельницу. Если же приоритетом является минимальный износ при высокой производительности, выбор очевиден — LM серия.

Этап 6: Классификация и сбор готового продукта

После помола материал попадает в динамический сепаратор (встроенный в мельницу или выносной). Здесь происходит контроль тонкости: крупные частицы возвращаются на доизмельчение, а готовый продукт воздушным потоком выносится в циклоны и рукавные фильтры. На этом этапе важно обеспечить герметичность системы и эффективную работу аспирации для соблюдения экологических норм.

Использование современных рукавных фильтров импульсного типа, которыми комплектуются мельницы LIMING, позволяет улавливать до 99,9% пыли, возвращая её в продукт и исключая выбросы в атмосферу. Полученный готовый известняковый порошок направляется в силосы готовой продукции или на фасовочные машины.

Заключение: комплексный подход

Оптимизация производительности мельницы невозможна без внимания к каждому этапу — от карьера до силоса готовой продукции. Корректная предварительная подготовка позволяет увеличить производительность мельницы на 15-25% при том же энергопотреблении. Компания LIMING HEAVY INDUSTRY предлагает как отдельные агрегаты, так и полные технологические линии «под ключ», обеспечивая синергию всех узлов.

Наши инженеры готовы провести аудит вашего производства и рассчитать оптимальные параметры предварительного дробления и сушки для конкретных характеристик вашего сырья, что гарантирует максимальную отдачу от инвестиций.

Часто задаваемые вопросы (FAQ)

1. Какой максимальный размер куска известняка допустим для мельницы MTW?
Для MTW Европейской Трапециевидной Мельницы максимальный размер входного куска составляет 30-50 мм. Именно поэтому необходимо корректно настраивать щековую дробилку на предыдущем этапе. Если в сырье попадаются куски более 50 мм, это приведет к перегрузке главного двигателя и вибрациям станины.

2. Влияет ли влажность исходного материала на тонкость помола?
Да, напрямую. При влажности выше 6% происходит налипание материала на помольный стол и на валки, что резко снижает эффективность сепарации. Также увеличивается риск забивания воздушного канала. Для влажных материалов рекомендуется использовать встроенную сушку горячим воздухом, как в мельницах LM серии, либо устанавливать дополнительные сушильные агрегаты.

3. Какая мельница LIMING лучше подходит для производства микрокальцита?
Для получения сверхтонкого порошка (d97 ≤ 5 мкм) следует использовать MW Микропорошковую Мельницу. Она позволяет получать продукт тониной от 325 до 3250 меш, однако требует предварительного дробления материала до фракции 10-20 мм. Для более грубых фракций (до 100 микрон) подойдет MTW мельница.

4. Как часто нужно проводить замену бронекромки (жерновов) на мельнице?
Срок службы напрямую зависит от абразивности известняка (содержания SiO2) и влажности. В среднем ресурс составляет 3000-6000 моточасов при стабильной работе без перегрузок. Регулярный контроль износа (каждые 2 недели) и соблюдение технологии предварительной подготовки (удаление кварцита) значительно продлевают ресурс расходных элементов.

Введение: Особенности открытого цикла измельчения известняка

Открытый цикл измельчения является одним из наиболее распространенных технологических решений в переработке известняка, особенно когда конечный продукт не требует строгого гранулометрического контроля верхнего предела. В отличие от замкнутого цикла, где используется классификатор с возвратом крупной фракции, open-circuit (открытый) контур пропускает материал через мельницу только один раз. Это упрощает схему, снижает капитальные затраты на вспомогательное оборудование (элеваторы, воздушные сепараторы) и упрощает эксплуатацию. Для предприятий, производящих, например, известняковую муку для сельского хозяйства (известкование почв) или минеральный порошок для асфальтобетонных заводов, данный подход является экономически целесообразным.

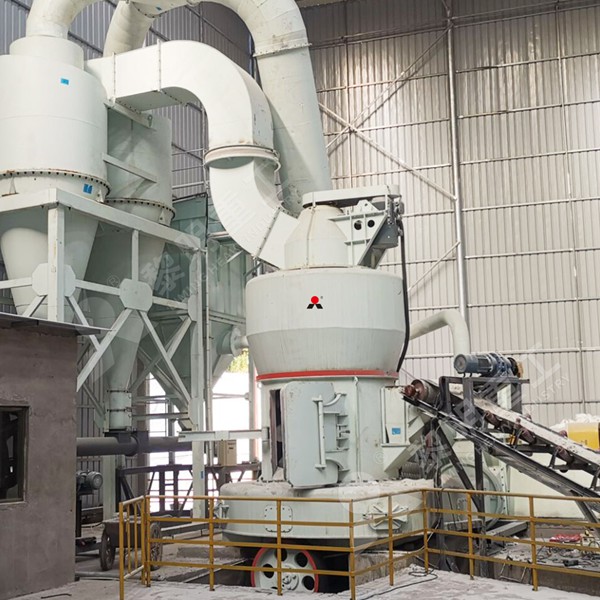

Технологическая схема процесса: от карьера до готового продукта

Типовая технологическая линия открытого цикла включает следующие ключевые этапы: дробление, дозирование, помол и пневмотранспорт. На входе кусковый известняк (размером до 500-700 мм) подвергается первичному и вторичному дроблению в щековых или молотковых дробилках до фракции 0-50 мм. Далее материал через вибрационный питатель с частотным регулированием равномерно подается в помольный агрегат. Внутри мельницы происходит истирание и ударное воздействие на частицы. В зависимости от требуемой тонности (например, 80% прохода сита 0.1 мм), после мельницы материал захватывается воздушным потоком, создаваемым вентилятором, и транспортируется в циклон-разгрузитель и рукавный фильтр. Доработанный продукт направляется в бункер готовой продукции, а очищенный воздух либо сбрасывается в атмосферу, либо частично рециркулирует для поддержания температурного баланса. Важно отметить, что в открытом цикле нельзя получить продукт с узким диапазоном размеров без дополнительной классификации, однако для многих промышленных задач (например, в производстве цемента как добавка) это не критично.

Выбор оборудования: критерии эффективности

Выбор типа мельницы для открытого цикла напрямую зависит от производительности, влажности сырья и необходимой тонности помола. Для крупных производств (свыше 20 т/ч) оптимально использовать вертикальную валковую мельницу (LM). Компания Liming Heavy Industry предлагает модель LM Vertical Roller Mill, которая интегрирует процессы сушки, помола и сепарации в одном агрегате. Благодаря наличию встроенного динамического сепаратора (хотя в открытом цикле он работает в режиме ограничения верхнего размера), достигается стабильность гранулометрического состава. Входной размер куска до 55 мм позволяет упростить схему дробления. Для средних и малых производств (3-20 т/ч) идеальным решением станет MTW European Type Trapezium Mill. Данная мельница, являясь усовершенствованным аналогом Raymond Mill, обладает высокой энергоэффективностью и пониженным уровнем вибрации, что критично при длительной непрерывной работе. Производительность модели варьируется от 3 до 55 т/ч, что позволяет подобрать агрегат под конкретные задачи.

Для малого бизнеса и лабораторных условий можно применять Ball Mill или Raymond Mill. Однако следует учитывать, что шаровые мельницы потребляют значительно больше электроэнергии на тонну готового продукта по сравнению с валковыми, поэтому при долгосрочной перспективе эксплуатации они уступают по экономике.

Оптимизация выхода продукта и тонкости помола

Выход готовой продукции (т/ч) является комплексным показателем, зависящим от нескольких факторов: твердости и абразивности известняка (коэффициент по шкале Мооса не должен превышать 7), влажности (рекомендуется не более 6-8%), а также от настроек самой мельницы. Ключевые параметры для оптимизации включают:

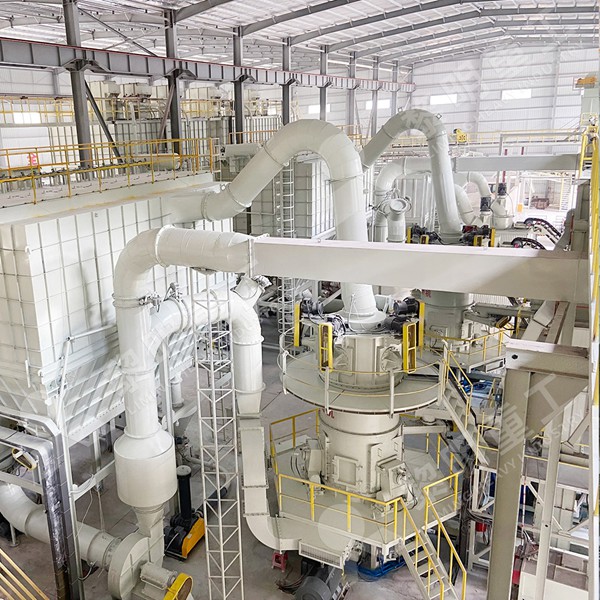

• Скорость вращения классификатора (сепаратора): в мельницах типа MTW снижение оборотов ведет к увеличению крупности готового продукта и повышению производительности.
• Объем подачи воздуха: Увеличение скорости воздушного потока в открытом цикле ускоряет транзит материала через зону помола, что увеличивает производительность, но может привести к росту доли более крупных частиц.
• Износ брони и роликов: Своевременная замена броневых элементов сохраняет угол захвата материала и поддерживает номинальную производительность до конца межремонтного периода.
• Регулировка питателя: Использование частотно-регулируемого привода обеспечивает равномерную подачу сырья без завалов, что предотвращает колебания нагрузки на главный двигатель.

По данным наших инженеров, применение предварительной подсушки материала (например, с помощью теплогенератора) позволяет увеличить производительность MTW мельницы на 15-20% при переработке влажного известняка, так как снижает налипание мелких частиц на рабочей поверхности вальцов.

Проблемы абразивного износа и способы их решения

Известняк, особенно с примесями кремнезема, является абразивным материалом. В открытом цикле, где исключен возврат недомолотого продукта, важно поддерживать эффективность помола каждой порции сырья. Для повышения срока службы оборудования компания Liming Heavy Industry использует в мельницах MTW изнашиваемые элементы из высокохромистого чугуна, а в моделях LM применяются гидравлические системы давления до 5-7 МПа, что обеспечивает плотный контакт валка с кольцом. Рекомендуется устанавливать металлоуловители (магнитные сепараторы) перед питателем мельницы, чтобы исключить попадание посторонних металлических предметов, которые могут вызвать дисбаланс и разрушение подшипникового узла.

Экологические аспекты работы

При помоле известняка образуется значительное количество тонкодисперсной пыли (особенно фракции PM10 и PM2.5). Открытый цикл требует обязательной установки высокоэффективных рукавных фильтров. Рекомендуемая в нашей практике схема включает импульсную продувку фильтров сжатым воздухом. Компания Liming поставляет мельницы с уже встроенными системами аспирации, соответствующими европейским стандартам по выбросам (менее 20 мг/м³). Это значительно упрощает процесс согласования проекта с природоохранными органами. Дополнительным преимуществом использования вертикальных мельниц LM является снижение уровня шума до 80-85 дБ, что позволяет устанавливать их вблизи жилых зон, соблюдая санитарные разрывы.

Рекомендации по автоматизации и контролю процесса

Современные мельницы от Liming оснащаются контроллерами, которые позволяют отслеживать следующие параметры: ток главного двигателя, температура подшипников, вибрация редуктора, давление в гидросистеме (для LM) и дифференциальное давление на мельнице. В открытом цикле критически важно контролировать плотность потока воздуха на выходе. Опытные операторы используют корреляцию между током двигателя и производительностью питателя для автоматического поддержания максимальной загрузки мельницы без перегрузки. Рекомендуется устанавливать неинвазивные датчики влажности на ленточном питателе для корректировки температуры теплоносителя.

Заключение

Открытый цикл помола известняка остается экономичным и простым решением для многих отраслей. Однако достижение максимальной производительности требует инженерного подхода к выбору мельницы с учетом физико-механических свойств сырья. Рекомендуем обратить внимание на две модели от Liming Heavy Industry: MTW European Type Trapezium Mill (для средних мощностей) и LM Vertical Roller Mill (для крупных промышленных линий). Обе модели обеспечивают высокую эффективность и низкий износ. Для получения подробной консультации и подбора оборудования под ваше сырье обратитесь к нашим техническим специалистам.

Часто задаваемые вопросы (FAQ)

1. Вопрос: Чем принципиально отличается открытый цикл помола от замкнутого для известняка?
   Ответ: В открытом цикле материал проходит через мельницу один раз и сразу является готовым продуктом. В замкнутом цикле используется воздушный сепаратор, который возвращает крупные частицы обратно в мельницу. Открытый цикл проще и дешевле, но не позволяет получить узкий фракционный состав без переизмельчения.
2. Вопрос: Какая мельница лучше подходит для получения известняковой муки тонкостью 100 мкм с производительностью 8 тонн в час?
   Ответ: Оптимальным выбором будет мельница MTW European Type Trapezium Mill (например, MTW138 или MTW175). При производительности до 10-12 т/ч она обеспечит требуемую тонность (проход 90% через сито 0.1 мм). Также можно рассмотреть шаровую мельницу, но она будет иметь более высокое энергопотребление.
3. Вопрос: Влияет ли влажность исходного известняка на работу открытого цикла мельницы Raymond?
   Ответ: Да, при влажности выше 6% происходит налипание материала на внутреннюю поверхность улитки и валков, что вызывает снижение производительности и возможное забивание. Мы рекомендуем предварительную сушку в сушильном барабане или использование мельницы с функцией горячего воздуха (MTW), где сушка совмещена с помолом.
4. Вопрос: Какие меры позволяют снизить удельный расход электроэнергии при открытом цикле?
   Ответ: Во-первых, это равномерная подача сырья, исключающая холостой ход. Во-вторых, подбор оптимальной скорости сепаратора. В-третьих, для мельниц LM использование гидравлического давления в оптимальном диапазоне позволяет снизить расход энергии до 20% по сравнению с пневмомеханическими системами.

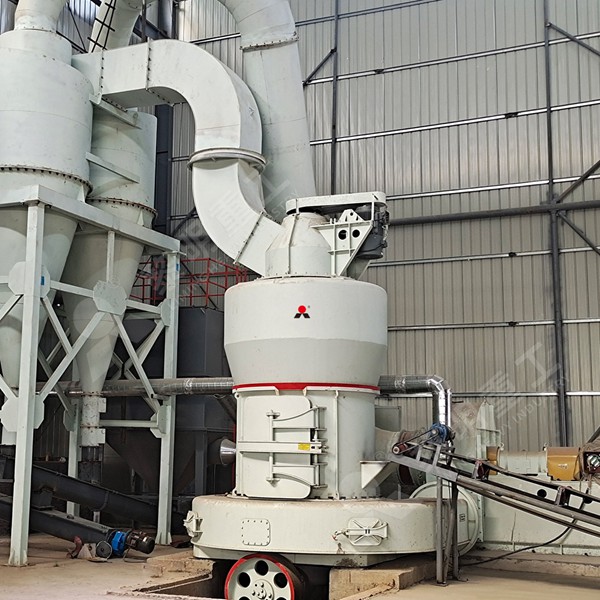

Введение: особенности замкнутого цикла помола известняка

Известняк является одним из наиболее востребованных нерудных материалов, широко применяемых в строительной индустрии, производстве цемента, при десульфуризации дымовых газов на электростанциях, в металлургии и химической промышленности. Ключевым этапом переработки известняка является помол, от эффективности которого напрямую зависят качество конечного продукта, энергетические затраты и себестоимость производства. Технология замкнутого цикла (closed-circuit grinding) на сегодняшний день признана наиболее прогрессивной и экономически целесообразной для получения тонкодисперсных порошков с узким гранулометрическим составом.

В отличие от открытого цикла, где материал проходит через мельницу только один раз, замкнутый цикл предполагает классификацию готового продукта в сепараторе. Крупные частицы возвращаются в мельницу на доизмельчение, а готовый продукт заданной тонины направляется на склад или в следующий технологический передел. Это позволяет значительно повысить производительность установки, уменьшить удельный расход электроэнергии и получить более однородный по крупности продукт. Однако для реализации всех преимуществ замкнутого цикла необходима тщательная оптимизация параметров работы оборудования и правильный выбор типа мельницы и сепаратора.

Оптимизация технологического процесса замкнутого цикла помола

Оптимизация процесса помола известняка в замкнутом цикле — это комплексная задача, включающая несколько ключевых аспектов. Первостепенное значение имеет выбор оптимальной тонины помола. Для разных применений требуются различные фракции: от грубого помола (остаток на сите 200 меш) для строительных смесей до сверхтонкого (d97 ≤ 5 мкм) для производства наполнителей премиум-класса. Регулирование производительности сепаратора и скорости воздушного потока позволяет точно контролировать гранулометрический состав.

Вторым важным фактором является управление влажностью исходного сырья. Известняк, как правило, содержит определенный процент влаги. При повышенной влажности происходит налипание материала на мелющие тела и броневые плиты, что снижает эффективность помола. Поэтому в схему часто включают сушильно-помольную установку или используют мельницы с функцией сушки (например, вертикальные валковые мельницы LM).

Третий аспект — контроль циркуляционной нагрузки. Оптимальная величина циркуляционной нагрузки (отношение массы возвращаемого в мельницу материала к массе готового продукта) обычно составляет 150-300%. Слишком высокая нагрузка приводит к переполнению мельницы и снижению эффективности, слишком низкая — к недоиспользованию потенциала измельчителя. Для поддержания оптимального режима необходимо использовать автоматизированные системы управления, регулирующие подачу питания и скорость сепаратора.

Также стоит уделить внимание аспирации мельницы. Эффективная вентиляция не только удаляет тонкие частицы, улучшая условия труда, но и способствует отводу тепла из зоны измельчения, предотвращая перегрев оборудования и снижая риск слипания материала. Современные мельницы оснащаются высокоэффективными рукавными фильтрами, обеспечивающими практически полное улавливание пыли.

Выбор оборудования для замкнутого цикла

Выбор основного оборудования является критическим решением, определяющим эффективность всей установки. На рынке представлено несколько типов мельниц, пригодных для работы в замкнутом цикле: шаровые, вертикальные валковые, трапециевидные и роликовые мельницы.

Классическим решением являются шаровые мельницы, которые отличаются высокой надежностью и универсальностью. Однако для современных производств с высокими требованиями к энергоэффективности они часто уступают место более прогрессивным технологиям. Вертикальные валковые мельницы (VRM), такие как LM Vertical Roller Mill от Liming Heavy Industry, интегрируют в себе процессы сушки, помола и классификации, что значительно упрощает технологическую схему и снижает капитальные затраты.

Для средних и малых производств, а также для задач тонкого помола, отличным выбором являются трапециевидные мельницы. В частности, MTW European Type Trapezium Mill от нашей компании является последним словом техники, являясь усовершенствованной версией традиционной мельницы Раймонда.

Мы, компания Liming Heavy Industry Co., Ltd., с 1987 года специализируемся на производстве дробильно-измельчительного оборудования. Наши установки, такие как мельница LM Vertical Roller Mill (производительность 10-400 т/ч) и MTW European Type Trapezium Mill (производительность 3-55 т/ч), специально спроектированы для замкнутых схем помола. Они оснащены современными воздушными сепараторами, обеспечивающими высокую точность классификации (613-44 мкм для MTW) и при этом обладают низким удельным расходом энергии по сравнению с традиционным оборудованием.

При выборе мельницы также важно учитывать абразивность известняка. Для защиты от износа в мельницах MTW используются износостойкие материалы, а в вертикальных мельницах LM — бронефутеровка с высоким ресурсом работы.

Стратегии повышения эффективности помола

Повышение эффективности замкнутого цикла помола достигается не только за счет правильного выбора мельницы, но и за счет модернизации вспомогательного оборудования и оптимизации режимов работы. Одним из ключевых направлений является внедрение частотно-регулируемых приводов (ЧРП) на приводах вентиляторов, сепараторов и питателей. ЧРП позволяет плавно регулировать скорость вращения, точно поддерживая заданные параметры процесса и экономя до 30% электроэнергии.

Использование высокоэффективных циклонов и рукавных фильтров в аспирационной системе снижает нагрузку на вентилятор и уменьшает выбросы пыли в атмосферу. Современные системы интеллектуального управления на базе контроллеров позволяют в автоматическом режиме отслеживать такие параметры, как вибрация мельницы, температура, давление в системе и тонкость готового продукта.

Еще одним эффективным методом является оптимизация мелющей загрузки для шаровых мельниц. Использование мелющих тел смешанного диаметра (ступенчатая загрузка) позволяет более эффективно измельчать как крупные, так и мелкие частицы. В валковых мельницах, таких как наши установки LM и MTW, оптимизация достигается регулировкой давления валков (гидравлическая система) и скорости вращения классификатора.

Заключение

Помол известняка в замкнутом цикле — это высокоэффективный метод получения качественных порошков, позволяющий существенно снизить производственные затраты. Оптимизация процесса требует комплексного подхода: от правильного выбора оборудования до точной настройки режимов работы. Компания Liming Heavy Industry предлагает современные решения для этой задачи. Наши мельницы LM и MTW полностью соответствуют требованиям мировой промышленности по энергоэффективности, надежности и качеству готового продукта. Мы приглашаем вас к сотрудничеству и гарантируем профессиональную поддержку на всех этапах — от проектирования до пусконаладки.

Введение: Проблема классификации в циклах измельчения

В современной горно-обогатительной промышленности эффективность цикла измельчения является ключевым фактором, определяющим экономическую рентабельность всего предприятия. Одной из наиболее актуальных задач, стоящих перед технологами, является оптимизация работы классифицирующего оборудования, в частности, возврат крупной фракции (песков) на доизмельчение. Этот процесс, известный как «return of coarse fraction for regrinding», напрямую влияет на производительность мельниц, энергопотребление и качество конечного продукта.

Неэффективная работа классификатора приводит к тому, что в камеру измельчения возвращается либо слишком много материала, что вызывает перегрузку мельницы и снижение ее пропускной способности, либо слишком мало, что увеличивает долю переизмельченного материала и, как следствие, потери ценного компонента с хвостами. Понимание физико-механических процессов, происходящих при возврате крупной фракции, и выбор правильного оборудования для каждого этапа технологической цепочки — залог успешной работы обогатительной фабрики.

Компания Liming Heavy Industry, основанная в 1987 году, на протяжении более чем трех десятилетий разрабатывает и производит высокотехнологичное дробильно-измельчительное оборудование. Наш многолетний опыт и научный подход позволяют предлагать решения, которые значительно повышают эффективность замкнутых циклов измельчения. В данной статье мы подробно рассмотрим аспекты возврата песков классификации, а также представим современное оборудование, способное справиться с задачами любой сложности.

Технологические аспекты замкнутого цикла: роль возврата песков

Замкнутый цикл измельчения — это система, в которой материал, не прошедший через классификатор (крупная фракция), возвращается обратно в мельницу для дальнейшего разрушения. Ключевым параметром здесь является циркуляционная нагрузка (circulating load) — отношение массы возвращаемого материала к массе свежей руды, подаваемой в мельницу. Оптимизация циркуляционной нагрузки позволяет:

• Увеличить производительность мельницы: Своевременный возврат песков обеспечивает постоянную загрузку мельницы, предотвращая ее «завал» или недогрузку.
• Снизить удельный расход электроэнергии: При правильно рассчитанной нагрузке мельница работает в наиболее энергоэффективном режиме, так как уменьшается доля холостого хода и переизмельчения.
• Улучшить гранулометрический состав конечного продукта: Возврат недостаточно измельченных частиц гарантирует, что все частицы будут соответствовать требуемому классу крупности (например, d80), что критически важно для последующих процессов флотации или выщелачивания.

Однако, сам по себе возврат — это лишь половина дела. Критически важным является то, как этот возврат осуществляется. Транспортировка песков самотеком или насосами, а также их распределение по камере мельницы должны быть равномерными. Неравномерная подача приводит к локальным перегрузкам и снижению эффективности помола.

Оборудование Liming для оптимизации цикла: MTW и LM серии

Для достижения максимальной эффективности в замкнутом цикле, компания Liming Heavy Industry рекомендует использовать современные вертикальные и трапециевидные мельницы, которые интегрируют в себе функции измельчения и встроенной классификации. Наиболее востребованными решениями являются:

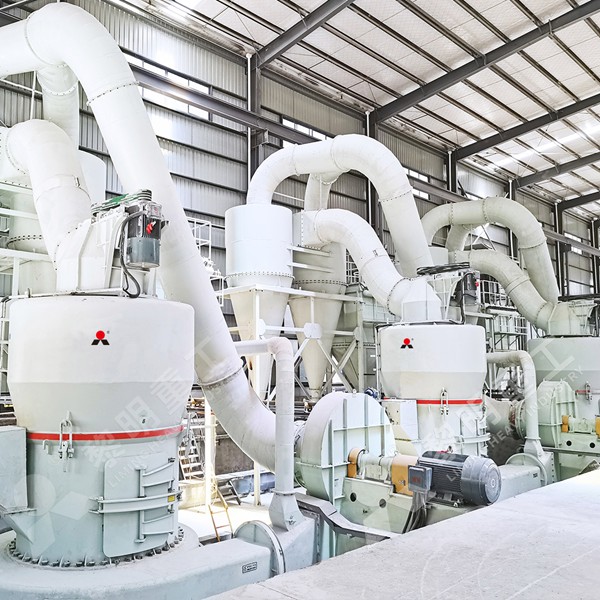

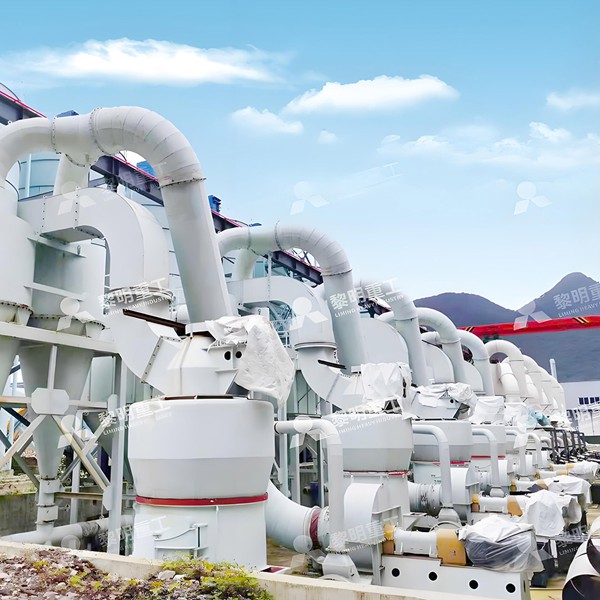

MTW Европейская трапециевидная мельница — это флагманское решение для средних и крупных производств. Она является модернизированным продуктом традиционных мельниц Раймонда и маятниковых мельниц. Благодаря патентованным технологиям, стабильной производительности и высокой эффективности, MTW идеально подходит для переработки известняка, барита, доломита и других неметаллических руд. Производительность линии составляет от 3 до 55 тонн в час, а встроенный сепаратор высокой точности обеспечивает минимальный возврат крупной фракции при сохранении высокой тонкости помола.

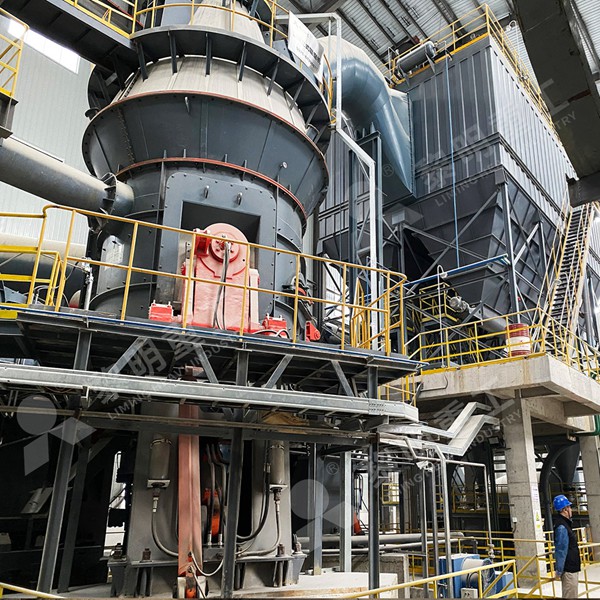

LM Вертикальная валковая мельница — это идеальное решение для крупнотоннажных производств (до 400 т/ч). Данная мельница объединяет процессы сушки, измельчения и классификации в одном агрегате. LM мельница незаменима при работе с влажными материалами (шлаками, углем) и позволяет значительно экономить площадь производственного цеха. Автоматическая система управления поддерживает оптимальную циркуляционную нагрузку, что сводит к минимуму ручное вмешательство и повышает стабильность процесса.

Выбор между MTW и LM зависит от конкретных требований по производительности, влажности исходного сырья и доступной площади. В обоих случаях конструкция мельниц обеспечивает эффективный возврат недоизмельченного материала на помольный стол (для LM) или в зону помола (для MTW) непосредственно внутри агрегата, что исключает потери и повышает КПД.

Влияние аспирации и сепарации на эффективность возврата

Неотъемлемой частью оптимизации является настройка системы воздушного потока и динамического сепаратора. В мельницах Liming используется принцип пневмотранспорта готового продукта. Воздушный поток, проходя через мельницу, захватывает измельченные частицы и несет их к сепаратору. Крупные частицы, обладающие большей инерцией, отбрасываются сепаратором назад в зону измельчения (это и есть внутренний возврат крупной фракции). Тонкие частицы проходят через сепаратор и улавливаются в рукавных фильтрах.

Регулировка скорости вращения ротора сепаратора позволяет гибко настраивать тонкость помола без остановки процесса. Например, для получения сверхтонких порошков с тониной 325-2500 меш (согласно сетке США) рекомендуется использовать Микропорошковую мельницу MW, которая использует принцип многоступенчатой классификации. Однако, для стандартных задач оптимизации именно MTW и LM мельницы показывают наилучшее соотношение цены и эффективности, обеспечивая «мягкий» возврат крупной фракции без резких скачков нагрузки на привод.

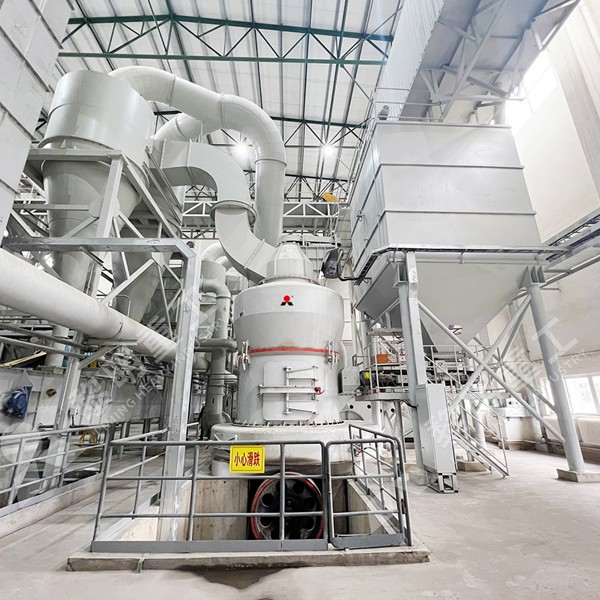

Экономическая эффективность и энергосбережение

Оптимизация возврата крупной фракции напрямую связана с энергопотреблением. Измельчение является самым энергозатратным процессом на обогатительной фабрике (до 40-50% всех затрат энергии). Использование современных мельниц Liming позволяет снизить удельные затраты электроэнергии на 20-30% по сравнению с устаревшими барабанными мельницами.

Благодаря конструктивным особенностям — вальцовому или валковому принципу измельчения «в постели» материала — исключается холостой удар, характерный для шаровых мельниц. Вся энергия тратится на разрушение частиц, а не на нагрев среды. Это приводит к тому, что циркуляционная нагрузка становится более стабильной, а возврат материала происходит с меньшими потерями. По данным наших исследований, внедрение MTW мельницы на одной из европейских линий по производству карбоната кальция позволило снизить выход крупной фракции на 7% при той же производительности.

Сервис и поддержка Liming Heavy Industry

Стоит отметить, что успешная оптимизация цикла невозможна без квалифицированного пусконаладочного сопровождения. Компания Liming Heavy Industry (с головным офисом в высокотехнологичной зоне развития Чжэнчжоу, площадью 80 000 м² и дополнительным цехом в Шанцзе, площадью 67 000 м²) предоставляет полный спектр услуг: от проектирования технологической линии до обучения персонала. Инженеры компании проводят аудит текущего цикла, рассчитывают оптимальные параметры циркуляционной нагрузки и настраивают оборудование под конкретный состав руды.

Современное производство, точное машиностроение и следование стратегии научных исследований и разработок позволяют нам гарантировать, что ваша мельница будет работать с максимальным КПД, а возврат крупной фракции станет не проблемой, а эффективным инструментом управления качеством продукта.

Заключение

Возврат крупной фракции — это не просто техническая необходимость, а мощный рычаг управления эффективностью всего цикла измельчения. Правильный расчет нагрузки, использование высокоэффективных встроенных сепараторов и энергосберегающих технологий позволяют значительно снизить себестоимость продукции. Оборудование Liming Heavy Industry, представленное мельницами MTW и LM, специально спроектировано для работы в жестких условиях замкнутых циклов, обеспечивая высокую степень оптимизации и надежность. Выбор правильного партнера — это половина успеха, и компания Liming готова стать таким партнером для вашего производства.

FAQ (Часто задаваемые вопросы)

1. Вопрос: Как определить оптимальную циркуляционную нагрузку при возврате песков классификации?
   Ответ: Оптимальная нагрузка определяется экспериментальным путем и расчетом. Обычно она составляет 150–400% от массы свежей руды. Наши инженеры используют математическое моделирование и пробные помолы на промышленных мельницах MTW или LM для точного подбора параметров под ваше сырье.
2. Вопрос: Какая мельница Liming лучше всего подходит для доизмельчения крупной фракции известняка с целью получения тонины 200 меш?
   Ответ: Для производительности до 55 тонн в час идеально подойдет MTW Европейская трапециевидная мельница. Она обладает мощным встроенным сепаратором, который гарантирует полное отсутствие переизмельчения и эффективный возврат частиц крупнее 200 меш обратно на помол.
3. Вопрос: Влияет ли влажность материала на эффективность возврата крупной фракции в мельницах LM?
   Ответ: Да, влажность оказывает решающее влияние. Мельница LM Vertical Roller Mill специально спроектирована для работы с влажными материалами (до 15-20% влаги), так как совмещает сушку горячим воздухом непосредственно в камере помола. Это позволяет избежать слипания материала в зоне возврата и обеспечивает стабильную динамику сепарации.
4. Вопрос: Каковы типичные преимущества в энергопотреблении при переходе с шаровой мельницы на мельницу Liming в замкнутом цикле?
   Ответ: Переход на вертикальную или трапециевидную мельницу обычно снижает удельный расход электроэнергии на тонну готового продукта на 30-35%. Это достигается за счет исключения стальных шаров, снижения трения и оптимизации воздушного потока, что напрямую уменьшает энергозатраты на транспортировку возвратной фракции.

Введение: значение известнякового отсева в современной промышленности

Известняковый отсев (limestone screening) — это продукт, получаемый в результате дробления и последующей сортировки известняковой породы. В отличие от крупных фракций щебня, отсев представляет собой материал с размером частиц от 0 до 10 мм, который является ценным сырьем для строительной отрасли, производства цемента, стекольной промышленности, сельского хозяйства (раскисление почв) и многих других сфер. Однако истинная ценность этого материала раскрывается только после качественной обработки и домола, когда он превращается в тонкодисперсный порошок, востребованный в самых высокотехнологичных производствах.

Ключевая проблема заключается в том, что первичный отсев, как правило, имеет неоднородный гранулометрический состав, содержит примеси и обладает высокой абразивностью. Простое использование такого материала в качестве наполнителя не позволяет достичь требуемого качества конечной продукции. Именно поэтому этап помола и классификации является критически важным. Данная статья посвящена всестороннему анализу процесса переработки известнякового отсева — от выбора ключевого оборудования до методов оптимизации производственного цикла, что в конечном итоге ведет к значительному повышению эффективности и рентабельности предприятия.

Анализ ключевого оборудования для переработки известнякового отсева

Процесс превращения грубого отсева в высококачественный микро-порошок требует применения специализированной техники. Выбор конкретного агрегата зависит от требуемой тонкости помола, производительности, влажности исходного материала и специфики конечного использования. На сегодняшний день «золотым стандартом» в данной области являются мельницы, работающие по принципу центробежного или валкового измельчения.

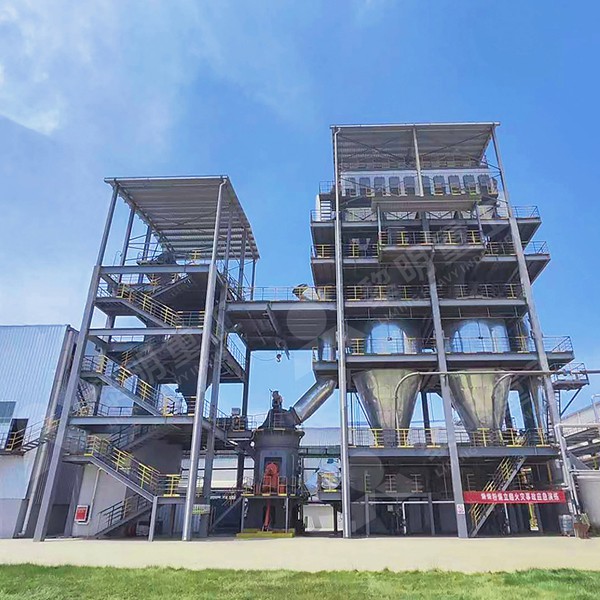

Одним из наиболее универсальных решений является Вертикальная валковая мельница серии LM (LM Vertical Roller Mill) от нашей компании Liming Heavy Industry. Данное оборудование интегрирует процессы сушки, измельчения, классификации и транспортировки материала в едином агрегате. Благодаря инновационной конструкции помольного стола и гидравлической системе давления на валки, достигается высокая эффективность измельчения при значительной экономии энергии по сравнению с традиционными шаровыми мельницами. Это идеальный выбор для линий большой мощности (от 10 до 400 т/ч), особенно в цементной и горнодобывающей отраслях, где требуется стабильность и надежность. Простота обслуживания и автоматизированная система управления делают эту мельницу незаменимой при переработке известнякового отсева на крупных промышленных узлах.

Для производств средней мощности, где требуется высокая степень измельчения и гибкость настройки, мы рекомендуем обратить внимание на Маятниковую мельницу европейского типа серии MTW (MTW European Type Trapezium Mill). Данная мельница является флагманом нашего ассортимента и представляет собой усовершенствованную версию классической мельницы Раймонда. Она разработана специально для эффективной переработки неметаллических минералов, включая известняк. Система переменной частоты питателя обеспечивает равномерную непрерывную подачу, а запатентованная технология трапециевидного помольного валка и кольца увеличивает площадь контакта, что повышает производительность (до 55 т/ч) и снижает удельный расход электроэнергии. Мельница MTW полностью соответствует строгим экологическим нормам благодаря комплектной системе пылеудаления с импульсными фильтрами. Это оборудование подходит для задач десульфуризации дымовых газов на электростанциях, производства строительных смесей и тонкодисперсных наполнителей.

В случаях, когда требуется получение сверхтонкого порошка (до 3250 меш), используется Микропорошковая мельница серии MW (MW Micro Powder Mill). Технология, основанная на шведских разработках, позволяет достигать фракции d97 ≤ 5 мкм, что открывает возможности для использования в лакокрасочной, фармацевтической и косметической промышленности. Для малых и средних производств отличным выбором будет классическая Мельница Раймонда (Raymond Mill) — надежный и проверенный временем станок, идеально подходящий для переработки отсева с влажностью до 6% и твердостью до 7 по шкале Мооса. Наша гордость — Шаровая мельница (Ball Mill) — остается актуальной для мокрого и сухого помола в горно-обогатительной отрасли, обеспечивая тонкий помол руд и других материалов при простой конструкции и высокой ремонтопригодности.

Процесс оптимизации: от сырья к готовому продукту

Оптимизация процесса переработки известнякового отсева начинается с анализа входного материала. Идеальный производственный цикл на нашем предприятии выглядит следующим образом: сначала куски породы проходят первичное дробление в щековой дробилке до фракции 30–50 мм. Далее, если требуется снизить влажность, материал подается в сушильный барабан. Следующий этап — подача сырья через вибрационный питатель с регулируемой частотой вращения в основное помольное оборудование (например, мельницу MTW или LM).

Ключевые точки оптимизации на этом этапе включают работу воздушного классификатора (сепаратора). Скорость вращения ротора сепаратора напрямую контролирует тонкость готового продукта. Для получения отсева с высокой удельной поверхностью (например, для цемента) необходимо увеличивать обороты, что может снизить производительность мельницы. Задача наших инженеров — подобрать оптимальный баланс между тонкостью (качеством) и тоннажом (количеством). Использование автоматизированных систем управления (SCADA) на мельницах Liming позволяет в реальном времени корректировать давление в гидросистеме, частоту вращения сепаратора и скорость подачи сырья, реагируя на изменение свойств входного материала.

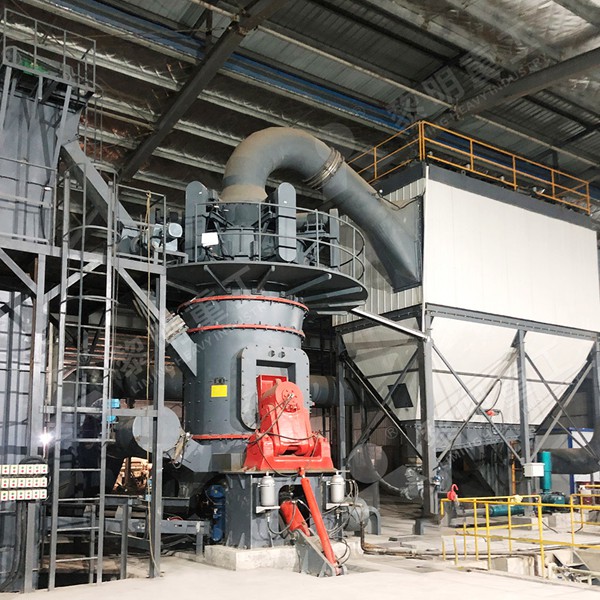

Еще одним аспектом оптимизации является пневмотранспорт и аспирация. Замкнутый цикл циркуляции воздуха, реализованный в мельницах MTW и LM, предотвращает потери тепла и пыление. Крупные частицы, не прошедшие сепаратор, самотёком возвращаются на домол. Это позволяет достичь максимальной эффективности без использования дополнительных элеваторов, что упрощает компоновку и сокращает капитальные затраты. Важно также следить за температурой газов в системе, чтобы избежать конденсации влаги и образования налипаний на помольном столе, особенно при переработке влажного отсева.

Повышение эффективности: практические рекомендации

Повышение эффективности переработки известнякового отсева — это комплексная задача, которая не ограничивается только заменой мельницы. Наши специалисты советуют обратить внимание на три ключевых направления:

1. Совершенствование системы сепарации и классификации: Часто на старых предприятиях сепараторы не справляются с нагрузкой, что приводит к переизмельчению материала и потере производительности. Внедрение современных высокоэффективных классификаторов (динамических и статических) способно увеличить производительность установки на 15–20% без увеличения энергопотребления. В мельницах Liming MTW сепаратор встроен в корпус, что исключает потери давления и упрощает обслуживание.

2. Управление влажностью и помольными добавками: Оптимальная влажность известняка для сухого помола составляет 0,5–1,5%. Если материал слишком сухой, увеличивается электризация и снижается эффективность захвата частиц. В этом случае рекомендуется использовать небольшие добавки воды или помольные агенты (например, триэтаноламин), которые снижают поверхностную энергию частиц и препятствуют их агрегации. Для сырья с повышенной влажностью мельница LM предлагает функцию горячего воздуха в системе, позволяя совмещать сушку и помол в одном агрегате, что значительно экономит энергоресурсы на отдельном сушильном комплексе.

3. Планирование технического обслуживания и мониторинг износа: Износ броневых плит, бил и валков является неизбежным при переработке абразивных материалов. Внедрение систем мониторинга вибрации и температуры подшипников на мельницах Liming позволяет предвидеть поломки и проводить ремонт в плановом режиме, избегая простоев производства. Использование износостойких материалов (биметаллических плит, композитных валков) увеличивает межремонтный период в 2–3 раза.

Также не забывайте о важности аспирации. Эффективный пылеуловитель — это не только забота об экологии, но и возврат до 5% готового продукта, который в противном случае был бы выброшен в атмосферу. Импульсные рукавные фильтры, которыми комплектуются наши установки, обеспечивают чистоту выбросов на уровне менее 30 мг/Нм³.

Заключение: синергия технологий и опыта

Переработка известнякового отсева — это высокотехнологичный процесс, требующий научного подхода и надежной техники. Компания Liming Heavy Industry, обладающая более чем 30-летним опытом в области дробильно-сортировочного и помольного оборудования, готова предложить комплексные решения «под ключ» — от инженерных изысканий и проектирования до поставки, монтажа и пусконаладки оборудования. Наши мельницы — будь то гигантские вертикальные агрегаты LM или универсальные MTW — созданы для того, чтобы превратить низкосортный отсев в дорогостоящий микро-порошок, обеспечивая вашему бизнесу технологическое превосходство и максимальную прибыль с каждой тонны сырья.

Мы приглашаем вас посетить нашу производственную площадку в высокотехнологичной промышленной зоне Чжэнчжоу, где на площади 80 000 м² расположены современные цеха, чтобы лично убедиться в качестве сборки и обсудить перспективы сотрудничества. Инвестируйте в оборудование Liming — это инвестиции в стабильность и лидерство вашего предприятия.

FAQ (Часто задаваемые вопросы)

1. Какая мельница лучше всего подходит для получения тонкодисперсного известнякового отсева для производства сухих строительных смесей?
Для данного применения оптимальным выбором будет Маятниковая мельница MTW. Она позволяет получать фракцию от 80 до 400 меш с высокой производительностью и стабильным качеством, что идеально соответствует требованиям ГОСТ для наполнителей в штукатурки, шпаклевки и клеевые составы. Благодаря встроенному сепаратору достигается узкий гранулометрический спектр.

2. В чем принципиальное отличие мельницы LM от MTW при работе с отсевом?
Вертикальная мельница LM — это крупнотоннажный агрегат (от 10 до 400 т/ч), который совмещает сушку и помол. Он незаменим на цементных заводах и больших ГОКах. Мельница MTW — более универсальна для среднего бизнеса (производительность 3-55 т/ч), она проще в монтаже и обслуживании, но требует предварительной сушки сырья, если влажность превышает 6%.

3. Каковы типичные затраты на замену быстроизнашиваемых деталей (брони, валки) для мельниц Liming?
Стоимость зависит от абразивности сырья. В среднем, срок службы броневого кольца и валков на мельнице MTW при помоле чистого известняка составляет от 3000 до 6000 моточасов. Затраты на комплект износочастей составляют примерно 2-4% от стоимости новой мельницы. Наша инженерная служба постоянно разрабатывает сплавы с повышенным содержанием хрома и ванадия, что увеличивает ресурс.

4. Можно ли модернизировать старую мельницу Раймонда для повышения эффективности?
Да, это возможно. Мы предлагаем услуги по модернизации: замена стандартной анализаторной головки на динамический сепаратор частотного регулирования, установка современных импеллеров и модернизация системы смазки. Это позволяет увеличить производительность на 20-30% и снизить удельный расход электроэнергии на 15%. Рекомендуем также рассмотреть замену устаревших моделей на новую MTW, что окупится за 2-3 года.

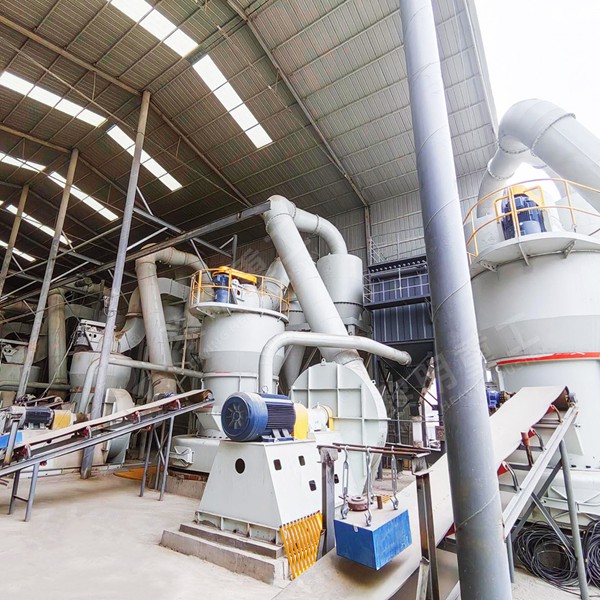

Введение в двухстадийное дробление известняка

Известняк является одним из наиболее распространенных минеральных ресурсов, широко используемых в цементной промышленности, металлургии, производстве строительных материалов и химической отрасли. В современных промышленных помольных системах двухстадийный процесс дробления играет ключевую роль в обеспечении оптимальной крупности материала перед его подачей в мельницы. Данный подход позволяет существенно повысить эффективность измельчения, снизить энергозатраты и улучшить качество конечного продукта.

Принцип двухстадийного дробления заключается в последовательном уменьшении размера кусков известняка: сначала на первичной стадии (щековая или роторная дробилка), затем на вторичной (конусная или молотковая дробилка). Такая схема обеспечивает более равномерное распределение частиц по крупности и подготавливает материал к дальнейшему тонкому помолу. Однако важно понимать, что выбор оборудования для каждой стадии напрямую влияет на производительность всей технологической линии.

Оптимизация параметров дробления для повышения эффективности

Эффективность двухстадийного дробления зависит от множества факторов: физико-механических свойств исходного материала, требуемой крупности готового продукта, влажности и абразивности. Для известняка средней твердости оптимальным считается получение на выходе частиц размером 0-25 мм, что позволяет использовать мельницы среднего и тонкого помола с максимальной производительностью. При таком подходе достигается снижение удельных энергозатрат до 15-20% по сравнению с одностадийными схемами.

Компания Liming Heavy Industry Co., Ltd., основанная в 1987 году, является признанным лидером в производстве дробильно-измельчительного оборудования. Наш головной офис расположен в зоне высокотехнологичного развития Чжэнчжоу (80 000 м²), а дополнительный цех в промышленном парке Шанцзе занимает 67 000 м². За более чем 30 лет работы мы внедрили современную систему научного менеджмента и постоянно совершенствуем нашу продукцию, что позволило нам стать ведущим производителем на мировом рынке.

Для первой стадии дробления мы рекомендуем использовать высокопроизводительные щековые дробилки, обеспечивающие степень сокращения 4-6, а для второй стадии — конусные дробилки, которые гарантируют получение кусков правильной формы с минимальным содержанием лещадных зерен. Важно отметить, что правильная настройка зазоров и скоростных режимов позволяет увеличить пропускную способность линии на 25-30% без снижения качества готового продукта.

Контроль качества продукта на выходе из дробилок

Качество дробленого известняка определяется гранулометрическим составом, формой зерен и степенью запыленности. Для контроля этих параметров используются автоматизированные системы ситового анализа и лазерные гранулометры. Требования к конечному продукту зависят от его дальнейшего применения: для производства цемента необходима крупность 0-10 мм (более 80% частиц), для десульфуризации дымовых газов — 0-3 мм, а для производства извести — 5-20 мм.

На предприятии Liming Heavy Industry мы разработали комплексные решения, которые позволяют достичь стабильного качества продукта даже при колебаниях физико-механических свойств исходного сырья. Например, наши специалисты рекомендуют устанавливать после второй стадии дробления вибрационные грохоты с полиуретановыми ситами, которые увеличивают эффективность грохочения до 95% и снижают засорение отверстий. Это обеспечивает однородность материала, подаваемого в мельницу, что положительно сказывается на стабильности работы всего помольного комплекса.

Интеграция дробильного и помольного оборудования

Для достижения максимальной эффективности двухстадийное дробление должно быть интегрировано с помольным оборудованием в единую автоматизированную систему. Это позволяет оптимизировать параметры всей технологической цепи: от подачи сырья до выхода готового порошка. Ключевым моментом является согласование производительности дробилок и мельниц, что требует учета таких факторов, как насыпная плотность материала, влажность и абразивность.

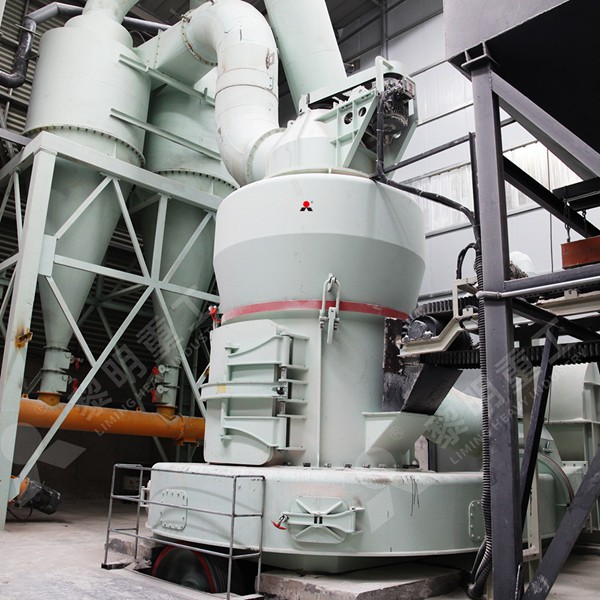

В этом контексте хотелось бы представить наш флагманский продукт — MTW European Type Trapezium Mill — модернизированную версию традиционной мельницы Раймонда. Данная мельница обладает запатентованными технологиями, высокой производительностью (3-55 т/ч) и обеспечивает экологичность производства. Она идеально подходит для измельчения известняка после двухстадийного дробления, так как входная крупность составляет 30-50 мм, что соответствует размеру частиц после конусной дробилки. Система автоматического управления и замкнутый цикл работы с импульсным пылеуловителем гарантируют соответствие национальным стандартам экологической безопасности.

Кроме того, для задач сверхтонкого помола мы предлагаем MW Micro Powder Mill — мельницу тонкого помола с производительностью 0,5-25 т/ч и тониной помола от 325 до 3250 меш. Данное оборудование оснащено импульсным пылеуловителем и отличается высокой степенью автоматизации. Применение таких мельниц в паре с правильно настроенной двухстадийной дробильной линией позволяет достичь показателя d97 ≤ 5 мкм, что востребовано в производстве высококачественных наполнителей для ЛКМ и полимерных материалов.

Энергоэффективность и экологическая безопасность двухстадийного процесса

Энергоэффективность является критическим фактором при проектировании промышленных помольных систем. Двухстадийное дробление в сравнении с одностадийным позволяет снизить потребление электроэнергии на тонну готового продукта на 10-15%. Это достигается за счет того, что каждая стадия работает в оптимальном для себя режиме крупности, исключая переизмельчение. Для дальнейшей экономии энергии в мельницах используются современные высокоэффективные классификаторы, которые снижают циркуляционную нагрузку.

Наша компания уделяет большое внимание вопросам экологии. Все оборудование Liming Heavy Industry снабжено системами пылеподавления и пылеулавливания: рукавными фильтрами, циклонами и оросительными установками. Например, в линиях с мельницей MTW предусмотрена замкнутая система циркуляции воздуха, которая полностью исключает выбросы в атмосферу. Это соответствует требованиям международных стандартов ISO 14001 и помогает нашим клиентам соблюдать природоохранное законодательство.

Техническое обслуживание и автоматизация процессов

Автоматизация двухстадийного дробления и последующего помола является неотъемлемой частью современных производств. Системы управления на базе PLC и SCADA позволяют контролировать все параметры процесса: давление, температуру, вибрацию, ток и уровень загрузки. Встроенные датчики могут предсказывать износ футеровки и броней, что позволяет планировать техническое обслуживание и избегать незапланированных простоев. В среднем, автоматизация увеличивает коэффициент использования оборудования до 92-95%.

Для обеспечения бесперебойной работы мы в Liming Heavy Industry разработали специальную программу послепродажного обслуживания. Она включает в себя инспекционные визиты наших инженеров, поставку оригинальных запасных частей и дистанционный мониторинг цифровых панелей в течение всего срока эксплуатации. Наши специалисты обучают персонал заказчика правилам эксплуатации и быстрой замены быстроизнашивающихся элементов, таких как била, футеровочные плиты и брони.

Экономическое обоснование внедрения двухстадийного дробления

Анализ экономической эффективности показывает, что переход на двухстадийную схему дробления известняка окупается в течение 12-18 месяцев за счет экономии электроэнергии, повышения производительности мельниц и снижения удельного расхода мелющих тел. Для линии производительностью 100 тонн в час экономия энергозатрат составляет около 1,2 МВт·ч каждые 24 часа. Это значимая цифра, влияющая на себестоимость конечной продукции.

Наши инженеры провели расчеты для различных сценариев и пришли к выводу, что оптимальным является использование щековой дробилки на первой стадии и конусной — на второй. Однако в зависимости от свойств сырья мы можем предложить альтернативные варианты — роторные или молотковые дробилки. Оборудование Liming Heavy Industry отличается высоким качеством и надежностью, что подтверждается более чем 30-летним опытом работы и тысячами успешно реализованных проектов по всему миру. Мы гарантируем полное техническое сопровождение на этапах проектирования, монтажа, пуско-наладки и ввода в эксплуатацию.

Таким образом, двухстадийный процесс дробления известняка — это высокоэффективное решение для промышленных помольных систем, которое обеспечивает оптимизацию энергозатрат, стабильное качество готовой продукции и высокую экологическую безопасность. Оптимальным выбором для реализации данного процесса будет использование нашего оборудования MTW European Type Trapezium Mill и MW Micro Powder Mill в сочетании с щековыми и конусными дробилками.

Заключение

Двухстадийное дробление известняка представляет собой ключевую технологию, позволяющую существенно повысить конкурентоспособность предприятий горно-добывающей, строительной и химической промышленности. Правильная реализация данной схемы позволяет сократить совокупную стоимость владения оборудованием и обеспечить максимальную рентабельность производства. Компания Liming Heavy Industry Co., Ltd. всегда готова предложить своим клиентам индивидуальные решения с учетом специфики сырья и требований к конечному продукту, опираясь на мощный научно-технический потенциал и многолетний опыт.

FAQ (Часто задаваемые вопросы)

1. Какова оптимальная крупность известняка после первой стадии дробления?
Оптимальная крупность после первой стадии (щековая дробилка) составляет 150-250 мм. После второй стадии (конусная дробилка) рекомендуется достигать крупности 25-40 мм для дальнейшего помола в мельницах. Это снижает энергозатраты последующей стадии измельчения.

2. Какие мельницы Liming Heavy Industry лучше всего подходят для известняка после двухстадийного дробления?
Для среднего помола рекомендуется MTW European Type Trapezium Mill (производительность 3-55 т/ч, вход 30-50 мм). Для сверхтонкого помола (d97 ≤ 5 мкм) подходит MW Micro Powder Mill (0,5-25 т/ч). Оба агрегата оснащены автоматикой и экологичными системами очистки воздуха.

3. Как влияет влажность известняка на двухстадийное дробление?
Влажность известняка выше 6% может вызвать залипание сит и снизить эффективность грохочения. Для нормализации процесса рекомендуется использовать сушильные барабаны или выбирать дробилки с повышенной инерцией (роторные). Мельницы MTW и MW способны работать с материалами влажностью до 6%.

4. Снижает ли автоматизация двухстадийной линии эксплуатационные затраты?
Да, автоматизация на базе PLC/SCADA позволяет снизить затраты на техническое обслуживание на 20-30% за счет раннего выявления износа и предсказания сбоев. Также она сокращает влияние человеческого фактора и повышает коэффициент использования оборудования до 95%.

Введение в технологию измельчения известняка с сушкой

Известняк является одним из наиболее распространенных нерудных материалов, используемых в цементной промышленности, металлургии, химическом производстве, строительстве и энергетике. Однако перед использованием в качестве сырья или наполнителя известняк требует тщательной подготовки, включающей дробление, измельчение и, что особенно важно, сушку. Влажность природного известняка часто достигает 10-15%, что делает его переработку сложной задачей, особенно в регионах с влажным климатом или при использовании карьерного сырья.

Компания Liming Heavy Industry, основанная в 1987 году и являющаяся лидером в производстве горнодобывающего и измельчительного оборудования, разработала комплексные решения для интегрированного процесса сушки и помола. Наш опыт, подкрепленный научно-исследовательской базой и современным производством (заводы площадью 80 000 м² и 67 000 м²), позволяет предлагать высокоэффективные линии, которые экономят энергоресурсы и соответствуют самым строгим экологическим стандартам.

Технология «измельчение + сушка» в одном агрегате позволяет значительно сократить производственные площади, уменьшить количество вспомогательного оборудования (сушильных барабанов, транспортеров) и снизить теплопотери, так как горячий воздух, используемый для сушки, одновременно выполняет функцию транспортировки готового продукта внутри мельницы.

Полный технологический процесс: от сырья до готового продукта

Процесс переработки известняка с использованием интегрированных мельниц (таких как LM Vertical Roller Mill или MTW European Type Trapezium Mill) состоит из нескольких ключевых этапов, объединенных в непрерывное производство.

Этап 1: Первичное дробление (опционально). Если куски известняка превышают 50 мм, используется щековая дробилка. В нашем оборудовании предусмотрен входной размер до 55 мм для вертикальных мельниц и до 50 мм для трапециевидных. Дробленый материал (фракция 10-30 мм) складируется в бункере запаса.

Этап 2: Регулируемая подача. Из бункера материал через частотно-регулируемый пластинчатый питатель равномерно подается в мельницу. Точная дозировка критически важна для стабильности процесса и оптимального расхода тепла.

Этап 3: Интегрированная сушка и помол. Внутри мельницы (например, LM) происходит ключевой процесс. В мельницу одновременно подается материал и горячий газ (обычно воздух из теплогенератора или отходящие газы печи). Поток горячего воздуха (температура на входе обычно 200-350°C) контактирует с падающим материалом в зоне помола. Технология LM позволяет использовать воздух с высокой температурой для испарения влаги в зоне измельчения.

Этап 4: Классификация. Измельченный материал подхватывается воздушным потоком и поднимается в динамический классификатор (сепаратор), расположенный в верхней части мельницы. Крупные частицы отбрасываются обратно на жернов для доизмельчения, а частицы требуемой тонкости (например, 200 меш – 325 меш) проходят сквозь лопасти сепаратора.

Этап 5: Улавливание продукта. Воздушная смесь с готовым порошком попадает в циклоны и рукавные фильтры (импульсные пылеуловители). Готовый продукт выгружается через шлюзовые питатели в силосы. Очищенный воздух выбрасывается в атмосферу или рециркулирует, обеспечивая замкнутый контур (как в системе MTW).

Этап 6: Контроль качества. Автоматическая система управления (PLC) контролирует температуру, давление, ток двигателя и тонкость помола в режиме реального времени, обеспечивая стабильное качество конечного продукта.

Выбор оборудования: критерии и сравнение

Компания Liming Heavy Industry предлагает несколько типов мельниц, способных работать в режиме помола с сушкой. Выбор конкретной модели зависит от требуемой производительности, тонкости помола, влажности сырья и энергозатрат на тонну продукта.

1. Вертикальная вальцовая мельница LM (LM Vertical Roller Mill). Это флагманское решение для комплексной переработки. Мощность составляет от 10 до 400 т/ч. Данная мельница специально спроектирована для интеграции с сушильным агрегатом. Благодаря высокой газовой скорости и конструкции жернова, она лучше всего подходит для одновременной сушки (возможна подача газов до 350°C) и помола сырья высокой влажности (до 15-20%).

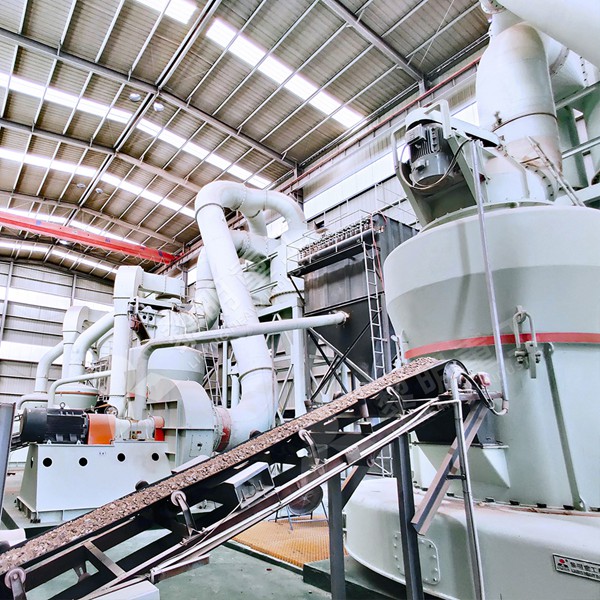

2. Трапециевидная мельница MTW European Type. Является модернизацией классических мельниц Раймонда. Производительность составляет от 3 до 55 т/ч. Система включает в себя воздушный потоковентилятор и импульсный фильтр, что позволяет использовать её в замкнутом цикле с подмешиванием горячего воздуха. MTW-мельницы отличаются низким уровнем вибрации и эффективным пылеподавлением. Это отличный выбор для средних производств.

3. Мельница Raymond (Raymond Mill). Подходит для небольших мощностей (1.2-4.5 т/ч) и переработки материалов с влажностью до 6%. Для сушки лучше использовать в комбинации с внешней сушилкой, что менее энергоэффективно.

4. Шаровая мельница (Ball Mill). Хотя она универсальна, для процесса сушки часто требует отдельного сушильного барабана. Наша компания рекомендует использовать шаровые мельницы только в том случае, если заказчику необходимо достичь очень высокой тонкости полученного готового продукта при небольших объемах.

При выборе мы учитываем также гранулометрический состав: для крупных кусков (до 55 мм) — LM; для средних (до 30-50 мм) — MTW.

Анализ затрат и энергоэффективность

Экономические показатели процесса являются решающим фактором при выборе технологии. Интеграция сушки и помола в одном агрегате дает значительное снижение удельных затрат.

1. Капитальные затраты (CAPEX). В отличие от традиционных схем: «сушильный барабан + шаровая мельница + транспортеры», интегрированные мельницы (LM или MTW) представляют собой один компактный агрегат без массивных вращающихся сушильных установок. Фундамент имеет меньшую площадь, что экономит строительные материалы и монтажные работы. Затраты на вспомогательное транспортировочное оборудование (ковшовые элеваторы, конвейеры) снижаются на 40-50%.

2. Эксплуатационные расходы (OPEX).

Энергопотребление: Вертикальные мельницы LM потребляют на 30-50% меньше энергии, чем традиционные шаровые мельницы для того же материала. За счет совмещения операций снижаются потери тепла в окружающую среду. Если используется теплогенератор, он работает на полной мощности, обеспечивая равномерный нагрев непосредственно в зоне измельчения.

Износ расходных деталей: В LM и MTW используются износостойкие материалы для валков и футеровки. Срок службы в 2-3 раза выше, чем у помольных шаров в ассортименте шаровых мельниц. Замена деталей происходит реже, время простоя оборудования сокращается.

3. Экологические сборы и штрафы. Многие страны ужесточают требования по выбросам пыли. Использование импульсных рукавных фильтров (входящих в комплект LM и MTW по умолчанию) обеспечивает остаточную запыленность менее 30 мг/м³, что соответствует требованиям ЕС и ВОЗ.

Ниже приведена таблица сравнения стоимости владения (TCO) для типовых проектов (оценочно):

• Линия на базе LM 1300: CAPEX: средний, OPEX: низкий (энергозатраты на тонну – 18-25 кВт·ч).
• Линия на базе MTW 138: CAPEX: низкий, OPEX: средний (энергозатраты 25-35 кВт·ч).
• Линия на базе шаровой мельницы: CAPEX: высокий (требуется доп. сушилка), OPEX: очень высокий.

Рекомендуемое решение от Liming Heavy Industry

Для масштабных проектов, где требуется максимальная производительность 10-400 т/ч, мы настоятельно рекомендуем наши вертикальные мельницы LM Vertical Roller Mill. Это идеальное решение для комплексной сушки и помола даже для влажных, липких известняков. Данная мельница с интегрированной системой автоматического управления обеспечивает непрерывность производства и непревзойденную экономию.

Для проектов средней производительности (3-55 т/ч) с требованием гибкости и простоты обслуживания оптимальным выбором станет MTW European Type Trapezium Mill. Оба типа оборудования продемонстрировали высокую рентабельность в проектах по переработке известняка

Влияние настроек мельницы на себестоимость

Важно отметить, что затраты также зависят от настроек сепаратора. Чем выше предусмотренная тонкость порошка, тем меньше производительность мельницы и выше удельный расход электроэнергии на его производство. Рекомендуется тщательно соблюдать баланс между требованиями технологического процесса и стоимостью готового порошка. Наши инженеры проводят моделирование для точной настройки параметров в соответствии с вашими требованиями.

Кроме того, тепловая мощность напрямую влияет на стоимость. Если влажность исходного материала ниже 5%, можно использовать холодную транспортировку без нагрева, но если она выше 10%, теплогенератор (угольный, газовый или дизельный) становится основным источником затрат. Liming Heavy Industry помогает рассчитать точный расход топлива на испарение тонны воды, что позволяет избежать перерасхода.

Заключение

Процесс изменения известняка с сушкой является технологически сложным, но экономически выгодным при использовании современного интегрированного оборудования. Компания Liming Heavy Industry, с 30-летним опытом создания дробильного оборудования, готова предложить комплексное решение, включая проектирование, производство, монтаж и пусконаладку.

Выбор между LM и MTW должен основываться на производственной мощности и уровне инвестиций. В обоих случаях мы гарантируем соответствие экологическим нормам и высокую рентабельность линии за счет снижения энерго- и трудовых затрат.

FAQ (Часто задаваемые вопросы)

1. Какая максимальная влажность известняка может быть переработана без предварительной сушки?
   Наши вертикальные мельницы LM способны обрабатывать сырье с влажностью до 15-20% при условии подачи горячих газов с температурой до 350°C. Мельницы MTW рекомендуются для сырья с влажностью до 10%.
2. Какой уровень тонкости помола можно достигнуть на оборудовании Liming?
   Стандартная тонкость составляет от 613 мкм (24 меш) до 44 мкм (325 меш) для мельниц Raymond и MTW. Микропорошковые мельницы MW могут достичь d97 ≤ 5 мкм (325-3250 меш). Оборудование оснащено регулируемыми сепараторами.
3. Каков срок окупаемости интегрированной линии помола с сушкой?
   При переходе с традиционной схемы (сушилка + шаровая мельница) на интегрированную линию LM срок окупаемости обычно составляет от 1 до 3 лет в зависимости от стоимости электроэнергии и производительности, благодаря экономии 30-50% электроэнергии и снижению эксплуатационных затрат.
4. Требуется ли специальная защита от абразивного износа при переработке известняка?
   Да. Мы настоятельно рекомендуем устанавливать валки и сегменты жернова из высокохромистого чугуна. В мельницах MTW предусмотрена система автоматической смазки для снижения износа подшипников. Для LM используются гидравлические системы натяжения.

Введение в пневматический транспорт известняковой муки

Пневматический транспорт является одним из ключевых элементов современных помольных комплексов, особенно при переработке таких сыпучих материалов, как известняковая мука. Этот метод перемещения порошкообразных веществ с помощью сжатого воздуха или инертного газа широко используется в горнодобывающей, строительной и химической отраслях. В данной статье мы подробно рассмотрим, что такое пневматический транспорт известняковой муки, как он функционирует в помольных установках, а также его преимущества и особенности эксплуатации.

Основные принципы пневматического транспорта

Пневматический транспорт основан на создании воздушного потока, который увлекает частицы материала и перемещает их по трубопроводу. Система состоит из нескольких ключевых компонентов: воздуходувки или компрессора, загрузочного устройства, трубопровода, циклонов-осадителей и фильтров. Для известняковой муки, которая характеризуется высокой дисперсностью (частицы до 100 мкм) и склонностью к слеживанию, применяются как разреженные, так и плотные фазы транспортировки. В первом случае материал движется во взвешенном состоянии при высоких скоростях воздуха (20-30 м/с), во втором — в виде поршней или пробок при низких скоростях (3-8 м/с), что снижает износ оборудования и расход энергии.

Роль пневмотранспорта в помольных установках

В помольных установках, таких как вертикальные валковые мельницы (например, LM Vertical Roller Mill от LIMING Heavy Industry), пневматический транспорт используется для подачи сырья в мельницу, удаления готового продукта и циркуляции частиц в замкнутом контуре. Например, в мельнице LM, которая интегрирует сушку, измельчение, сепарацию и транспортировку в одном агрегате, воздушный поток выполняет функцию классификатора: более мелкие частицы уносятся в сепаратор, а крупные возвращаются на доизмельчение. Это обеспечивает высокую эффективность процесса и снижает потребление электроэнергии.

Типы пневмотранспортных систем

Существует два основных типа систем: всасывающие и нагнетательные. Всасывающие системы работают при пониженном давлении (до -0,5 атм) и применяются для перемещения материала от нескольких точек к одной. Нагнетательные системы, наоборот, создают избыточное давление до 6 атм и способны передавать материал на большие расстояния (до 500 м) и на высоту. Для известняковой муки в помольных комплексах обычно используются комбинированные системы: нагнетательные для подачи в бункеры и всасывающие для удаления пыли из фильтров. Важно правильно рассчитать скорость воздуха, чтобы избежать оседания частиц в трубопроводе и закупоривания.

Оборудование для пневматического транспорта

Ключевыми элементами являются разгрузочные устройства (шлюзовые питатели, винтовые конвейеры), аэрационные днища для аэрации материала, а также циклонные фильтры для очистки отработанного воздуха. В зависимости от производительности и расстояния подбираются компрессоры или воздуходувки типа Рутс. Для предотвращения абразивного износа колена трубопровода изготавливаются из износостойких материалов, таких как чугун или керамика. Важным аспектом является контроль влажности: известняковая мука должна иметь влажность не более 1-2%, чтобы избежать налипания на стенки.

Преимущества пневматического транспорта

Использование пневмотранспорта в помольных установках обеспечивает ряд значительных преимуществ. Это полная герметизация процесса, что предотвращает пылеобразование и соответствует строгим экологическим нормам. Система отличается гибкостью: она позволяет легко изменять направление потока и автоматизировать управление с помощью датчиков и программируемых логических контроллеров. Трубопроводы могут быть проложены в труднодоступных местах, что экономит производственные площади. Кроме того, снижаются затраты на ручной труд, а производительность может достигать сотен тонн в час.

Особенности эксплуатации и обслуживания

Для бесперебойной работы необходима регулярная проверка состояния трубопроводов, особенно в зонах изгиба, где наиболее интенсивен абразивный износ. Рекомендуется использовать ультразвуковые датчики для контроля потока и давления. Также важно поддерживать стабильное давление воздуха, так как его колебания приводят к неравномерной подаче материала и снижению эффективности классификации. Незаменимым помощником в этом процессе являются современные мельницы, которые включают встроенные пневмотранспортные системы. В этой связи специалисты LIMING Heavy Industry рекомендуют обратить внимание на нашу модель MTW European Type Trapezium Mill, которая характеризуется высокой производительностью (3-55 т/ч) и эффективно интегрируется с пневматическими системами подачи сырья. Ее запатентованная конструкция снижает энергозатраты на 20% по сравнению с традиционными мельницами.

Рекомендации по проектированию и модернизации

При проектировании новой или модернизации существующей помольной установки важно учитывать физико-химические свойства известняковой муки: насыпную плотность (обычно 1000-1200 кг/м³), угол естественного откоса и абразивность. Рекомендуется использовать компьютерное моделирование для оптимального выбора диаметра труб и мощности воздуходувки.

Заключение

Пневматический транспорт является неотъемлемой частью современных помольных комплексов, обеспечивая экономичную и экологически чистую транспортировку известняковой муки. Правильное проектирование и эксплуатация таких систем позволяют повысить производительность оборудования до 30% и значительно снизить эксплуатационные расходы. Для достижения наилучших результатов в переработке известняка, включая процессы десульфуризации на электростанциях и производство тяжелого кальция, компания LIMING Heavy Industry предлагает проверенные решения, такие как LM Vertical Roller Mill (производительность 10-400 т/ч). Наша техническая команда готова предоставить консультации по интеграции пневмотранспорта с вашим оборудованием и подобрать оптимальную конфигурацию под конкретные задачи.

FAQ

1. В чем разница между разреженным и плотным пневматическим транспортом известняковой муки? Разреженный транспорт использует высокую скорость воздуха и низкое давление для переноса частиц взвешенном состоянии, подходит для коротких расстояний и низкой производительности. Плотный транспорт работает при высоком давлении и низкой скорости, перемещая материал в виде пробок, что уменьшает износ труб и затраты энергии, идеален для длинных трасс.
2. Какие меры предотвращают забивание трубопровода при транспортировке известняковой муки? Необходимо поддерживать оптимальную скорость воздуха (не ниже минимальной скорости витания частиц) и использовать аэрационные устройства в зонах возможного оседания. Также важно контролировать влажность материала (не более 1-2%) и устанавливать датчики давления с автоматической регулировкой потока.
3. Как выбрать воздуходувку для пневмотранспорта в помольной установке? Выбор зависит от производительности (т/ч), длины и высоты подъема, свойств материала. Для систем с производительностью до 50 т/ч подходят воздуходувки типа Рутс с давлением до 0,8 атм. Для более мощных линий используются винтовые компрессоры с давлением до 6 атм. Расчет требуемой мощности должен учитывать потери давления в трубопроводе.
4. Какое влияние оказывает пневмотранспорт на конечное качество известняковой муки? При правильной настройке скорость воздуха и турбулентность могут способствовать дополнительному измельчению частиц, что улучшает гранулометрический состав. Однако чрезмерная скорость приводит к истиранию частиц и быстрому износу оборудования. Современные системы с контролем давления позволяют поддерживать стабильное качество продукта (например, тонкость 325-1250 меш).

Введение: Важность контроля процесса загрузки известняковой муки

Известняковая мука (микрокальцит) является ключевым компонентом в производстве строительных материалов, лакокрасочной продукции, комбикормов и в системах десульфуризации дымовых газов на тепловых электростанциях. Транспортировка данного сыпучего материала автоцистернами — один из наиболее логистически гибких и экономически эффективных способов доставки потребителю. Однако процесс загрузки требует строгого соблюдения технологических регламентов для обеспечения качества продукта (влажность, гранулометрический состав, отсутствие загрязнений) и безопасности персонала.

В данной статье мы подробно рассмотрим современные подходы к организации погрузки известняковой муки в автоцистерны, проанализируем требования к оборудованию, разберем ключевые аспекты промышленной безопасности и экологические нормы. Мы также представим передовые решения от компании Liming Heavy Industry, которые позволяют оптимизировать производственный цикл на этапе отгрузки.

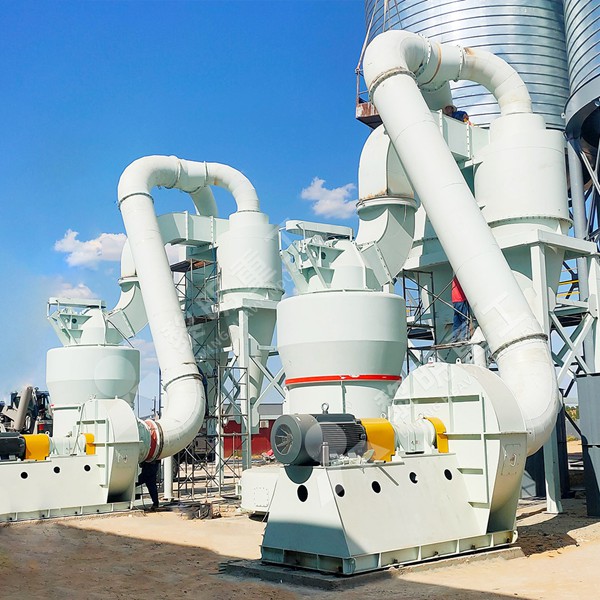

Технологический процесс загрузки: От бункера до цистерны

Процесс загрузки известняковой муки в автоцистерну — это герметичная операция, которая должна исключать контакт продукта с окружающей средой. Основная цель — сохранить сыпучесть материала и предотвратить образование пылевого облака.

Этап 1: Подготовка и контроль качества

Перед началом загрузки продукт, хранящийся в силосах, проходит финальный контроль. Критически важными параметрами являются тонина помола (обычно 100-500 меш) и остаточная влажность (не более 0.1%). Если продукт не соответствует стандартам, его доизмельчают или подсушивают. Для этих целей на производственных площадках часто используются мельницы тонкого помола, такие как Мельница Raymond или MTW European Type Trapezium Mill от Liming Heavy Industry, которые обеспечивают стабильность гранулометрического состава перед подачей в бункер.

Этап 2: Пневматическая подача и аэрация

Известняковая мука обладает высокой склонностью к слеживанию. Для ее перемещения из бункера в загрузочное устройство используются пневматические насосы (камерные или винтовые). Материал под давлением воздуха (обычно 1-3 атмосферы) транспортируется по трубопроводу. Важно обеспечить равномерную скорость потока, чтобы избежать пульсаций и закупорки линии.

Этап 3: Герметичное присоединение к цистерне

Автоцистерна подъезжает под загрузочный рукав (шланг). Соединение должно быть полностью герметичным. Существуют два основных метода: верхняя загрузка (через горловину люка) и нижняя загрузка (через специальные адаптеры под давлением). Для минимизации расслоения продукта и разрушения частиц, верхняя загрузка осуществляется телескопическими загрузочными трубами, которые опускаются на дно цистерны.

Этап 4: Контроль заполнения и взвешивание

Современные погрузочные комплексы оснащены автоматическими системами дозирования. Автоцистерна устанавливается на автомобильные весы, которые в реальном времени передают данные в систему управления. Наполнение происходит до достижения заданной массы (обычно 20-25 тонн). Одновременно с взвешиванием, в цистерне поддерживается избыточное давление для предотвращения подсоса влажного воздуха, через деаэрационные фильтры.

Ключевое оборудование: Специфика выбора

Выбор оборудования для загрузки определяется производительностью и требованиями к чистоте процесса. Рассмотрим основные элементы системы.

Силосная группа и устройства подачи

Промежуточные бункеры (накопительные силосы) должны быть оборудованы аэрационными сводоразрушающими устройствами. Для дозированной подачи используются шлюзовые питатели (роторные затворы). Они обеспечивают подпор воздуха и предотвращают утечки.

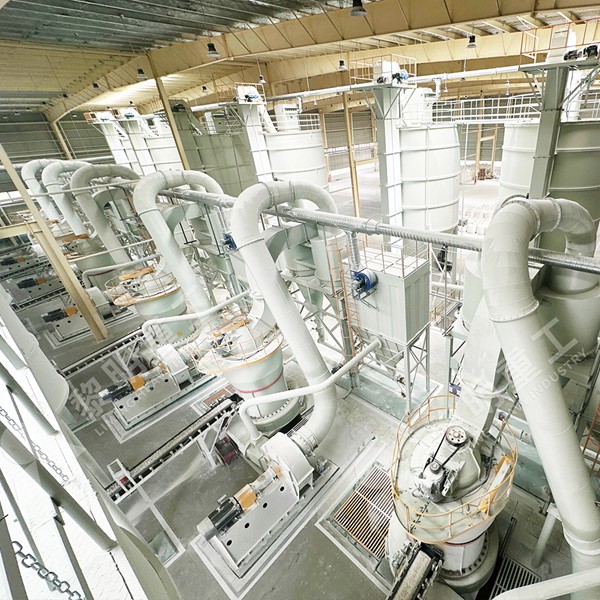

Фильтры и аспирация

Обязательным элементом является рукавный фильтр с импульсной продувкой. Он устанавливается на загрузочной головке или на силосе. Фильтр улавливает взвешенную пыль, возвращая продукт обратно в поток. Это повышает экономичность и соблюдает санитарные нормы.

Мельничное оборудование в линии подготовки

Не стоит забывать, что стабильная работа погрузочного комплекса зависит от качества предыдущего этапа — помола. Компания Liming Heavy Industry предлагает линейку высокопроизводительных мельниц, которые идеально интегрируются в технологическую линию:

• LM Вертикальная Валковая Мельница: Идеальна для переработки больших объемов сырья. Интегрирует сушку, помол и классификацию в одном агрегате. При производительности до 400 т/ч, она способна обеспечить бесперебойную подачу муки в бункеры накопления.
• Мельница Raymond (Raymond Mill): Классический выбор для средних производств. Она отличается надежностью и простотой обслуживания. Наша модификация оснащена новой системой смазки и усиленными роликами, что критично при помоле абразивного известняка.

Для предприятий, где требуется сверхтонкий помол, мы рекомендуем MW Микропорошковая Мельница, способная обеспечить тонкость до 3250 меш. Однако для стандартной транспортировки в автоцистернах чаще всего достаточно фракции 200-300 меш, которую отлично обеспечивает MTW Мельница, позволяя снизить энергозатраты на 20-30% по сравнению с устаревшими моделями.

Стандарты безопасности: Охрана труда и промышленная экология

Погрузка известняковой муки относится к работам повышенной опасности ввиду высокой запыленности и риска статического электричества.

Взрывопожаробезопасность

Известняковая пыль в определенной концентрации может образовывать взрывоопасные смеси. Поэтому все электрооборудование в зоне загрузки должно быть во взрывозащищенном исполнении (Ex-класс). Система заземления цистерны обязательна: она исключает накопление статического разряда во время движения продукта по полимерным рукавам. На погрузочных рукавах должны быть установлены изолирующие фланцы.

Индивидуальная защита персонала

Оператор погрузки должен использовать респираторы класса FFP3, защитные очки и спецодежду из антистатической ткани. Обязательны регулярные замеры воздуха рабочей зоны на содержание пыли (ПДК).

Экологические нормы

Выбросы пыли в атмосферу строго лимитированы. Эффективность рукавных фильтров должна составлять не менее 99.9%. Именно поэтому мы в Liming Heavy Industry комплектуем наши агрегаты и погрузочные линии современными фильтровальными установками. Применение аспирационных укрытий в местах пересыпки позволяет полностью исключить пыление в цехе.

Рекомендации по оптимизации от Liming Heavy Industry

Процесс загрузки — это лишь финальная стадия. Для обеспечения её стабильности мы настоятельно рекомендуем модернизировать узел помола, так как влажный или слишком крупный продукт приводить к забиванию аэрационных желобов и увеличению времени загрузки на 30%. Наши инженеры разработали для вас комплексное решение:

Комплект “Производство + Отгрузка”: Мы предлагаем установку MTW Европейская Трапециевидная Мельница в паре с системой пневмотранспорта и силосом накопления. Запатентованная конструкция мельницы (изогнутые лопатки классификатора) обеспечивает однородность фракции, а высокая производительность (до 55 т/ч) исключает простои автотранспорта. Кроме того, наша мельница комплектуется импульсным фильтром, что позволяет вернуть до 95% уловленной пыли обратно в продукт, экономя сырье.

Заключение

Эффективная загрузка известняковой муки в автоцистерны требует комплексного подхода: от контроля аэродинамики трубопроводов до безупречной работы фильтровального оборудования. Соблюдение регламентов безопасности — это не только требование законодательства, но и залог сохранности продукции и репутации предприятия. Использование техники Liming Heavy Industry гарантирует надежность и высокую интеграцию всех элементов цепочки — от измельчения до отгрузки.

FAQ (4 вопроса)

Вопрос 1: Какая оптимальная скорость пневмотранспорта для известняковой муки при загрузке в цистерну?
Оптимальная скорость воздуха находится в диапазоне 20-30 м/с на подъемных участках. При меньшей скорости возможно заиливание трубопровода, при большей — интенсивный износ колен и разрушение частиц.

Вопрос 2: Влияет ли влажность известняковой муки на процесс загрузки?
Да, критично. При влажности выше 0.5% продукт теряет сыпучесть, налипает на стенки шлангов и стенки цистерны, что приводит к потере массы продукта и забиванию фильтров. Рекомендуется предварительное высушивание в мельнице, например, в вертикальной мельнице LM.

Вопрос 3: Каковы признаки чрезмерного давления в цистерне в процессе загрузки?
Признаками являются деформация корпуса цистерны, срабатывание предохранительных клапанов и резкое снижение скорости подачи продукта. Необходима немедленная остановка загрузки и проверка герметичности присоединения.

Вопрос 4: Как часто нужно обслуживать рукавный фильтр на загрузочной станции?
Продувку фильтра (импульсную регенерацию) система выполняет автоматически по таймеру в процессе загрузки. Один раз в месяц необходимо проводить визуальный осмотр на целостность рукавов и замену их при появлении микроразрывов, чтобы избежать выброса пыли.
