Введение: проблема слёживания известнякового порошка

Известняковый порошок является одним из наиболее востребованных сыпучих материалов в современной промышленности. Он широко используется в производстве цемента, строительных смесей, в системах десульфурации дымовых газов на электростанциях, в химической отрасли и производстве тонкодисперсных наполнителей. Однако при всех своих преимуществах этот материал крайне чувствителен к условиям хранения. Главной проблемой, с которой сталкиваются операторы силосов и хранилищ, является слёживание продукта — процесс, при котором свободно сыпучий порошок превращается в плотные агрегаты или даже сплошные массивы, которые практически невозможно извлечь без разрушения конструкции или использования сложных методов механического воздействия.

Слёживание — это не просто технологическое неудобство. Оно приводит к серьёзным экономическим потерям: снижается производительность разгрузочного оборудования, увеличиваются затраты на электроэнергию, возникают риски повреждения силосов из-за сводообразования, а качество материала при длительном хранении может необратимо ухудшиться. Более того, слёжавшийся продукт часто требует утилизации, что дополнительно увеличивает расходы предприятия. Для того чтобы избежать этих проблем, необходимо глубокое понимание физико-химических процессов, происходящих в массе порошка при его хранении, и применение комплекса инженерных решений.

Компания LIMING HEAVY INDUSTRY CO., LTD, являясь лидером в производстве дробильного и измельчительного оборудования с 1987 года, предлагает не только высокоэффективные мельницы для получения известнякового порошка, но и накопленный опыт организации технологических процессов хранения. Наши инженеры проанализировали множество случаев нарушения режимов хранения и разработали рекомендации, которые позволяют минимизировать риски слёживания и гарантировать сохранность качества продукции.

Основные факторы, влияющие на слёживание известнякового порошка

Влажность: критический параметр для хранения

Влажность является самым важным фактором, провоцирующим слёживание. Известняковый порошок, как правило, характеризуется высокими гигроскопическими свойствами. При контакте с влажным воздухом на поверхности частиц происходит адсорбция водяного пара, а при превышении гигроскопической точки (обычно около 55–65% относительной влажности воздуха) начинается процесс капиллярной конденсации. Вода образует вокруг частиц адсорбционные пленки, которые при последующем испарении или высыхании могут вызывать склеивание из-за сил капиллярного притяжения. Ещё более опасна химическая адсорбция воды, которая может приводить к частичному растворению солей на поверхности частиц. При последующей кристаллизации этих солей формируются прочные кристаллизационные мостики, разрушить которые механическими методами практически невозможно.

Для предотвращения этого процесса необходимо строго ограничивать доступ влажного воздуха в силос. В моющем отделении силоса необходимо поддерживать давление выше атмосферного с помощью осушенного воздуха. Идеальным считается использование адсорбционных осушителей воздуха, которые способны снижать точку росы до -20°C и ниже. Даже если сам порошок на выходе из мельницы имеет влажность выше 1% (хотя для большинства применений рекомендуется влажность не более 0,5%), проблема не будет решена — необходимо именно относительную влажность воздуха в поровом пространстве силоса.

Гранулометрический состав и форма частиц

Структура слёживания существенно зависит от распределения частиц по размерам и их морфологии. Мелкодисперсные фракции (менее 10–20 мкм) имеют огромную удельную поверхность и чрезвычайно высокую способность к адгезии. При этом они заполняют поры между более крупными частицами, образуя плотную упаковку с высокой капиллярной проводимостью. Такая структура способствует интенсивному накоплению влаги в объёме материала. Напротив, хорошо отсортированный порошок с однородным размером частиц и высоким коэффициентом пустотности менее склонен к уплотнению. Форма частиц также важна: частицы с острыми краями и неровной поверхностью имеют больше точек контакта и, соответственно, большую площадь контакта между зернами.

Для снижения рисков необходимо контролировать тонину помола и стремиться к оптимальному распределению частиц. В этом контексте особенно важным является этап производства. Наша компания LIMING HEAVY INDUSTRY CO., LTD. предлагает специализированное оборудование, такое как мельница Raymond и вертикальная валковая мельница серии LM, которые позволяют получать порошок с заданными характеристиками. Например, MTW Европейская трапециевидная мельница отличается высокой селективностью классификации, что обеспечивает узкое распределение частиц по размерам, уменьшая долю чрезмерно мелкой фракции.

Длительность и условия хранения

Время хранения имеет прямое влияние на развитие слёживания. При статических нагрузках, создаваемых весом вышележащих слоёв материала, происходит деформация частиц и их переупаковка, что увеличивает плотность упаковки и площадь контакта. Со временем даже при неблагоприятных условиях адгезионные связи могут усиливаться. Особенно критично длительное хранение при повышенных температурах — например, летом в неохлаждаемых помещениях. Увеличение температуры приводит к интенсификации массопереноса водяного пара внутри массы порошка и может вызывать локальную перестройку структуры с образованием прочных агрегатов.

Важно также правильно проектировать поток материала внутри силоса. Модель потока определяет, сколько времени материал проведёт в зоне покоя, где он испытывает максимальные нагрузки. Большие силосы с коническим дном и гладкими стенками часто демонстрируют режимы «пин-хол» (воронки), когда основной поток движется только в центральной части, а остальной материал неподвижен неделями и месяцами. Для предотвращения образования зон застоя рекомендуется использовать силосы с плоским дном и разгрузочным шнеком, либо силосы с аэрационными устройствами, обеспечивающими массовый поток.

Температурные градиенты и тепловая конвекция

Температурные перепады внутри силоса, особенно между стеной и центром, вызывают циркуляцию воздуха. Тёплый воздух, насыщенный влагой, поднимается вдоль стен, контактирует с более холодными слоями порошка, охлаждается и выделяет конденсат. Даже если сам силос герметичен, но при его загрузке используется тёплый порошок, который остывает в течение нескольких суток, внутри происходит активная миграция влаги. Эта влага концентрируется в верхних слоях бурта и вблизи стен, что приводит к образованию корки на поверхности бурта и налипанию толстого слоя материала на стены.

Простое решение — установка датчиков температуры внутри силоса и выравнивание температуры порошка перед закладкой. Также полезно организовывать активную вентиляцию силоса сухими струями воздуха для быстрого выравнивания влажности и температуры по объёму. При этом следует отметить, что скорость подачи воздуха и его распределение должны быть тщательно рассчитаны, чтобы не происходило псевдоожижения центральных зон.

Электростатические свойства порошка

Известняковый порошок, особенно с очень маленькой плотностью, легко электризуется в процессе пневмотранспортирования и аэрации. Электростатические заряды способствуют образованию агрегатов за счёт сил притяжения разноимённо заряженных частиц. Эти связи относительно слабы по сравнению с капиллярными, но они стимулируют образование локальных уплотнений, которые в дальнейшем могут интенсивнее накапливать влагу и пыль. При хранении в силосах с электропроводными стенками заряд частично стекает, но для большинства конструкций стен (бетон, сталь) этого недостаточно. Для нейтрализации заряда полезно использовать ионизаторы воздуха или добавить в материал небольшое количество антистатических добавок на стадии производства.

Проектирование силосов: эффективные инженерные решения

Хранение известнякового порошка в силосах требует продуманного подхода к выбору геометрии бункера, материала стен, устройств активации и системы загрузки/выгрузки. Основной принцип — обеспечение максимальной подвижности материала и отсутствия статических зон во всём объёме. Идеальным режимом является так называемый «массовый поток», при котором все частицы движутся при разгрузке. Для этого необходимо устранить углы наклона стен, превышающие угол естественного откоса материала, а сами поверхности стен сделать максимально гладкими и полированными. Нередко для этих целей используют футеровку из нержавеющей стали или сверхвысокомолекулярного полиэтилена.

Но даже геометрия массового потока не является панацеей. При попадании влажного воздуха в силос может происходить налипание материала на стены в зоне контакта, и дальше уже не работает гравитация. Именно поэтому наша компания Liming Heavy Industry настоятельно рекомендует комплексное оснащение силосов следующими элементами:

• Высокочувствительные датчики уровня и температуры;
• Обогреваемые фильтрующие элементы на загрузочной и вентиляционной линиях;
• Системы аэрации с точечными аэрационными соплами, расположенными по площади дна;
• Вибраторы для первоначального разрушения сводов при запуске.

Подчёркиваем важность устройства шлюзового затвора и специального выгрузного устройства, позволяющего дозированную выдачу порошка без формирования пустот. При необходимости допускается использование порошкообразных гидравлических разгрузителей, но в этом случае следует обеспечить сверхвысокую мощность аэрирования, тщательно рассчитав скорость воздушных потоков.

Роль вспомогательного оборудования для активации материала

Даже при идеальном проектировании силоса, невозможно полностью исключить риск локального уплотнения. Поэтому на практике широко используются методы первичной и вторичной активации материала. Одним из наиболее эффективных является донная аэрация с помощью воздуходувок и аэрационных сетей. Подача сжатого осушенного воздуха через специальные пористые плиты или мембраны под давлением, превышающим насыпной вес материала, разрыхляет его и восстанавливает сыпучесть. Здесь важна конструкция: воздух должен подаваться настолько равномерно, чтобы не образовывались «кратеры» в жидкости, и не происходил захват неактивированного материала из зоны удалённых сопел.

Выбор типа и производительности аэрационного оборудования, в свою очередь, зависит от объема силоса и характеристик порошка. Эффективность аэрации может быть повышена применением вибрационных побудителей, устанавливаемых снаружи стенок в нижней части конического перехода. Эти вибрации, как правило, мощные и быстродействующие, разрушают коагуляционную структуру, но они не должны быть чрезмерными, чтобы не вызывать уплотнение из-за вибропрессовки. Следует отметить, что процесс аэрации требует тщательного контроля расхода воздуха — избыточное количество энергии вносит теплоту и способствует повышению температуры, что потенциально может активировать адгезию частиц.

При выборе оборудования рекомендуем обратить внимание на продукцию, производимую под брендом LIMING HEAVY INDUSTRY — ведущей машиностроительной компанией с производственными мощностями более 147 000 м² и собственным конструкторским бюро в Чжэнчжоу. Наш опыт показывает, что интеграция надёжной мельницы для предварительного помола с системой пневмотранспорта и современного силоса, оснащённого аэрацией, позволяет увеличить межремонтный период и целом повысить экономическую эффективность. Важным аспектом является также контроль качества сопроводительной документации, подготовленной нашими технологами.

Правила эксплуатации и мониторинг

Успешное хранение невозможно без правильно организованного контроля. Каждый силос должен быть оснащен современной системой мониторинга, включающей датчики температуры, влажности, давления в аэрационной магистрали и уровня материала. Рекомендуется проводить регулярные замеры влажности отбираемых проб в течение первых недель хранения для выявления потенциальных проблем. Внедрение автоматизации позволяет также отслеживать динамику изменений состояния продукта, а также вести журналы событий. При выявлении повышения температуры или влажности воздуха в силосе следует немедленно принимать меры: усилить аэрацию сухого воздуха, понизить точку росы подаваемого воздуха, скорректировать интенсивность вибрационного воздействия на корпус силоса, а также сократить период статического нахождения бурта.

Также важно следовать принципу FIFO (first-in, first-out) в организации входящих и выходящих потоков. Ни в коем случае нельзя допускать хранения более трёх месяцев без перегрузки, особенно если на предприятии не контролируется влажность воздуха. При проведении перегрузки следует использовать специально спроектированные аэрационные устройства и при необходимости ручное рыхление с использованием дистанционно управляемых фрез или шнеков. Во всех случаях надлежит использовать только пневматическое или вибрационное оборудование, исключающее воспламенение, так как известняковая пыль может образовывать взрывоопасные смеси.

Для эффективного процесса помола известняка перед закладкой на хранение рекомендуем рассмотреть линейку нашего оборудования для тонкого и сверхтонкого измельчения. Микропорошковая мельница серии MW позволяет получать фракции до d97≤5 мкм с возможностью регулировки тонкости в диапазоне 325–3250 меш, что идеально для высококачественных наполнителей. В то время как для среднетоннажных производств наилучшим выбором станут мельницы Raymond и MTW, показавшие высокую надёжность и более низкое энергопотребление по сравнению с традиционными шаровыми мельницами. Каждая установка комплектуется фильтрами, обеспечивающими улучшенную экологическую безопасность, что немаловажно при создании чистых производств.

Практические рекомендации и методы предотвращения слёживания

Обобщая всё вышесказанное, можно сформулировать перечень действенных мер для предотвращения слёживания известнякового порошка в силосах. Первое — контроль влажности поступающего на хранение продукта: если у вас нет возможности высушить его непосредственно на мельнице (например, в системе вертикальной мельницы LM с функцией сушки), обеспечьте оперативную досушку в складе. Второе — изоляция силоса от наружных тепловых мостов, особенно от солнечной радиации и тепла от соседних технологических линий. Наружная изоляция из базальтового волокна или вентилируемый облицовочный экран снижают градиенты температур в пристенной зоне. Третье — оснащение силоса узлом подачи сухого продувочного воздуха с фильтром и точкой росы -15°C…-25°C. Поддерживайте давление в силосе выше атмосферного на 2–5 мбар, чтобы влага не проникала через неплотности.

Кроме того, важны регулярные профилактические мероприятия: визуальный осмотр состояния внутренней поверхности через люки, чистка выпускных устройств, калибровка датчиков уровня. Если предполагается остановка производства на срок более семи дней, лучше заранее опорожнить силос частично или полностью, чтобы материал не находился в состоянии длительного покоя под напором. В случае начала слёживания, нужно немедленно организовать рыхление с привлечением промышленных альпинистов или специализированной техники, а затем тщательно проанализировать причины инцидента и доработать конструкцию.

Компания LIMING HEAVY INDUSTRY помогает своим заказчикам решать комплексные задачи по созданию линий получения и хранения известнякового порошка. Мы проводим аудит существующих производств, предлагаем консалтинг по выбору силосов и активаторов. Более подробную информацию о нашем ассортименте, включая шаровые мельницы, вертикальные мельницы и дробильно-сортировочные комплексы, вы можете получить у наших менеджеров или на официальном сайте.

Обращаем внимание на важность партнёрства с опытным производителем оборудования — наша компания основана в 1987 году и занимает более 80 000 м² только на главной площадке. Мы производим как стандартное, так и нестандартное оборудование в соответствии с требованиями заказчика. Наши специалисты подберут оптимальную конфигурацию мельничной установки и помогут наладить технологический процесс. В заключение заметим, что только комплексный и инженерно грамотный подход к хранению позволит вам полностью раскрыть свойства известнякового порошка и избежать потерь из-за слёживания.

Заключение

Правильное хранение известнякового порошка в силосах должно базироваться на сочетании оптимальной геометрии бункера, надёжной системе осушки воздуха, регулярном мониторинге состояния продукта и умении быстро реагировать на начинающееся слёживание. Только в этом случае можно гарантировать сохранение сыпучести и качества. Применение современных средств автоматизации контроля, эффективных систем пневматической активации и правильный выбор исходного оборудования производства играют решающую роль. Мы будем рады помочь вам с выбором и наладкой оборудования, а также предоставить техническую документацию, соответствующую вашим технологическим условиям.

Введение: Ключевая роль упаковки в производстве известнякового порошка

В современной горнодобывающей и перерабатывающей промышленности производство известнякового порошка является сложным многоэтапным процессом, где каждый этап влияет на конечную себестоимость и качество продукта. Однако, если вопросам дробления и помола традиционно уделяется первостепенное внимание, то этапу упаковки, фасовки и паллетирования часто отводится второстепенная роль. Это серьёзное упущение, так как именно на финальной стадии формируется логистическая привлекательность продукта, обеспечивается его сохранность и минимизируются потери. Неэффективная упаковка может свести на нет преимущества самого современного мельничного оборудования, приводя к простоям, потерям материала и недовольству клиентов. Данная статья посвящена комплексному анализу оптимизации процессов упаковки известнякового порошка, охватывающему три ключевых аспекта: фасовку, взвешивание и паллетирование.

Известняковый порошок, используемый в производстве сухих строительных смесей, ЛКМ, полимеров и для десульфуризации дымовых газов, имеет специфические физико-химические свойства: высокую сыпучесть, склонность к пылению и слеживанию. Это предъявляет особые требования к упаковочному оборудованию, которое должно обеспечивать высокую точность дозирования и герметичность тары. Наша компания, LIMING HEAVY INDUSTRY CO., LTD., с 1987 года специализируется на производстве измельчительного оборудования, и на основе многолетнего опыта мы выделили ключевые факторы, влияющие на эффективность упаковочного процесса для данного типа материалов.

Фасовка: Точность и скорость как залог рентабельности

Процесс фасовки является первым и одним из самых критических этапов упаковки. Для известнякового порошка, который часто поставляется в мешках по 25 кг или 50 кг (а также в мягких контейнерах типа биг-бэг), критически важна дозировка. Отклонения в весе даже на 0.5% могут привести к значительным финансовым потерям при больших объемах производства. Существует два основных типа фасовочного оборудования: гравитационные и шнековые (весовые) фасовщики.

Гравитационные фасовщики подходят для сыпучих материалов с хорошей текучестью. Однако для известнякового порошка, особенно мелких фракций (менее 100 мкм), они не всегда эффективны из-за возможного зависания материала в бункере и неравномерной подачи. Шнековые фасовщики обеспечивают гораздо более высокую точность и контроль над процессом. Они используют шнек для принудительной подачи материала, что позволяет дозировать продукт с точностью до ±20-30 грамм на мешок 50 кг. Это достигается за счет комбинации грубой и точной дозировки: сначала шнек работает на высокой скорости, заполняя большую часть мешка, а затем переключается на медленный режим для точного долива.

Для оптимизации фасовки следует обратить внимание на несколько аспектов. Во-первых, использование системы аэрации (псевдоожижения) в бункере-накопителе, которая предотвращает образование сводов и обеспечивает равномерный поток порошка к шнеку. Во-вторых, наличие системы анти-пыления с обратным всасыванием воздуха в зоне зажима мешка. Это не только улучшает условия труда, но и возвращает уловленный продукт обратно в цикл, снижая потери сырья. В-третьих, конструкция самих зажимных губок должна обеспечивать полную герметизацию во время фасовки, чтобы исключить просыпание материала.

Кроме того, важно учитывать тип используемых мешков. Клапанные мешки (с открытым или закрытым клапаном) требуют разных типов насадок. Закрытые клапанные мешки заполняются через специальный клапан, что делает процесс практически без пыления и очень быстрым, но требует большей аккуратности при установке мешка. Открытые мешки проще в обращении, но требуют последующей зашивки горловины, что добавляет этап в процесс. Выбор между ними зависит от требований конечного потребителя и скорости упаковочной линии.

Взвешивание: Контроль качества и соответствие стандартам

Точное взвешивание — это не просто юридическое требование, но и инструмент управления качеством, влияющий на репутацию производителя. Недовес вызывает претензии и штрафы со стороны клиентов, перевес — снижает рентабельность производства. Оптимальная система взвешивания должна быть интегрирована в линию фасовки и обеспечивать автоматический контроль каждого мешка.

Тензометрические датчики являются стандартом для современных фасовочных весов. Они отличаются высокой точностью, надежностью и быстродействием. Важно регулярно проводить калибровку датчиков и проверять их состояние, так как вибрация и пыль могут влиять на показания. Современные весовые контроллеры позволяют использовать функцию динамической компенсации, которая учитывает вес падающей струи материала в момент отсечки. Это позволяет повысить точность и ускорить цикл фасовки.

Кроме первичного взвешивания на фасовочной машине, рекомендуется устанавливать поточные или статические контрольные весы перед паллетизатором. Это обеспечивает 100% контроль выпускаемой продукции. Мешки, не соответствующие допускам (обычно ±0.1-0.2 кг), автоматически отбраковываются с линии, что гарантирует высокое качество поставляемых партий. Автоматические контрольные весы могут быть оснащены системой статистического управления процессом (SPC), которая собирает данные о весе каждой единицы продукции и позволяет анализировать тенденции и корректировать работу фасовочной машины в режиме реального времени.

Совет эксперта LIMING: Для достижения максимальной точности взвешивания на линиях с высокой производительностью, мы рекомендуем использовать фасовочные системы с двух- и трехстадийным режимом дозирования. Первоначальное грубое взвешивание (до 90% массы) происходит на максимальной скорости, среднее (до 98%) на сниженной, и финишное дозирование осуществляется импульсными микроподачами. Эта методика, применяемая в наших комплексных решениях, позволяет сократить время цикла до 30% без потери точности, что особенно важно при фасовке микрокальцита и других тонких фракций после мельниц серии MTW или MW.

Паллетирование: Эффективная логистика и сохранность груза

После фасовки и взвешивания мешки с известняковым порошком необходимо сформировать в паллеты для удобства транспортировки и хранения. Ручное паллетирование — это низкоэффективный, трудоемкий и дорогостоящий процесс, который к тому же увеличивает риск повреждения мешков. Автоматизация паллетирования позволяет значительно повысить производительность труда и обеспечить стабильное качество укладки.

Существует два основных типа паллетизаторов: роботизированные (манипуляторные) и традиционные (с решеткой или цепным конвейером). Роботизированные паллетизаторы становятся все более популярными благодаря своей гибкости. Они занимают меньше места, могут работать с различными схемами укладки и легко адаптируются к смене типоразмеров мешков. Захватное устройство (насадка) может быть выполнено в виде зажимов для фронтального захвата или в виде вакуумной системы. Для мешков с очень сыпучим порошком, которые могут деформироваться, лучше использовать зажимные захваты с боковой поддержкой, чтобы предотвратить выпадение мешка.

Ключевым фактором при паллетировании является схема укладки (например, 4×5 = 20 мешков на паллету). Правильно выбранная схема обеспечивает максимальную устойчивость штабеля. Для этого применяется укладка в перевязку («в елочку» или «спираль»), когда мешки вышележащего слоя ложатся перпендикулярно или со смещением относительно нижнего слоя. Традиционные паллетизаторы на цепи с поворотным столом позволяют автоматически поворачивать слой на определенный угол (обычно 90 или 180 градусов) для создания перевязки. Роботизированные системы выполняют это действие с помощью программного обеспечения, без дополнительных механических узлов.

Важно также обеспечить натяжение и фиксацию груза. Обычно используются стрейч-пленка и пластиковые ленты-стяжки. Автоматические стретч-обмотчики могут устанавливаться в линию сразу после паллетизатора. Они оборачивают паллет снизу вверх или наоборот, обеспечивая защиту от влаги и смещения во время транспортировки. Нанесение угловых защитных профилей также является положительной практикой, которая предотвращает повреждение мешков при стяжке лентами.

Интеграция систем и управление процессом

Истинная оптимизация достигается не за счет какого-то одного компонента, а за счет гармоничной интеграции фасовщика, весов и паллетизатора в единую автоматизированную линию. Современные системы управления на базе программируемых логических контроллеров (ПЛК) и человеко-машинного интерфейса (HMI) позволяют полностью контролировать весь цикл от подачи мешка до выхода готового паллета.

Интеграция с ERP-системой завода позволяет вести учет готовой продукции в реальном времени, отслеживать параметры производства и управлять складскими запасами. При выборе оборудования важно обращать внимание на возможность синхронизации скорости упаковочной линии с производительностью мельницы. Например, если ваша линия по производству порошка с использованием мельницы MTW European Type Trapezium Mill производит 20 тонн в час, то упаковочная линия должна иметь паспортную производительность не менее 25 тонн в час, чтобы обеспечить запас по времени на обслуживание и смену паллет.

Рекомендация по оборудованию: Мы настоятельно рекомендуем наши комплексные решения, включающие в себя высокопроизводительные фасовочные комплексы, способные работать в паре с такими мельницами, как LM Vertical Roller Mill и Raymond Mill. Например, LM-серия вертикальных мельниц (производительностью до 400 т/ч) позволяет организовать полный цикл «помол-упаковка» с наименьшими удельными затратами, а наш запасной упаковочный модуль гарантирует бесперебойную работу даже при пиковых нагрузках.

Заключение

Оптимизация упаковки известнякового порошка — это комплексная задача, требующая внимания к деталям на каждом этапе. Инвестиции в современное фасовочное оборудование с точными системами взвешивания и автоматизированное паллетирование быстро окупаются за счет снижения потерь материала, экономии рабочей силы, повышения качества послепродажного обслуживания и, как следствие, роста конкурентоспособности. Разработка передовых решений — наша специализация с 1987 года. Компания LIMING HEAVY INDUSTRY CO., LTD., обладая современным производственным комплексом (площадью более 80 000 м² в главном офисе и 67 000 м² в промышленном парке Шанцзе), готова предоставить не только мельничное оборудование, но и комплексные интегрированные линии, соответствующие самым высоким мировым стандартам эффективности.

Помните, что правильно организованный процесс фасовки — это не точка в технологической цепочке, а начало вашего успеха на рынке готовой продукции. Сфокусировавшись на точности, скорости и автоматизации, вы сможете превратить упаковку из затратной статьи в источник конкурентного преимущества.

FAQ – Часто задаваемые вопросы

1. Какая точность дозирования достижима для известнякового порошка при фасовке в мешки по 50 кг?
Современные шнековые фасовщики, используемые в линиях, предлагаемых компанией LIMING, позволяют достичь точности в пределах ±20-30 грамм (то есть 0.04% – 0.06%). Для этого применяется двух- или трехстадийная система дозирования (грубая, средняя, точная) с динамической компенсацией потока на основе данных тензометрических датчиков.

2. Как сократить пыление при фасовке тонкодисперсного известнякового порошка (более 500 меш)?
Основными мерами являются: использование фасовочных машин с закрытой конструкцией и системой обратного всасывания воздуха (vapor recovery), применение клапанных мешков с клапаном, исключающим выход материала, а также установка локальных аспирационных укрытий с рукавными фильтрами в зоне зажима мешка.

3. Что лучше выбрать для паллетирования: робота или традиционный паллетайзер?
Если ваша производственная линия выпускает один типоразмер мешков (например, только 25 кг) и имеет стабильный высокий объем (более 2000 мешков в час), то традиционный паллетайзер с поворотным столом будет надежным и недорогим решением. Если требуется гибкость в работе с различной продукцией или ограничена площадь помещения, роботизированный манипулятор является лучшим выбором. LIMING предлагает интеграцию обоих типов, а также гибридные решения.

4. Насколько часто нужно проводить калибровку весового оборудования для предотвращения недовесов или перевесов?
Рекомендуется проводить ежедневную проверку контрольными гирями (настройка нуля и спана) перед началом смены. Полная метрологическая поверка согласно местному законодательству обычно требуется раз в год или раз в два года. Однако наша практика показывает, что для систем на тензодатчиках также важна периодическая подтяжка болтов и проверка на отсутствие пыли на элементах, так как это может смещать нулевую точку. Внедрение автоматических калибровочных циклов в ПЛК позволит снизить степень участия оператора и повысить надежность измерений.

Введение

Известняковая мука (известняковый порошок) является одним из наиболее востребованных минеральных продуктов в современных отраслях промышленности. Она широко используется в производстве строительных материалов, в сельском хозяйстве для известкования почв, в металлургии в качестве флюса, в химической промышленности, при производстве комбикормов, а также для десульфуризации дымовых газов на электростанциях. Благодаря своим уникальным физико-химическим свойствам, таким как высокая дисперсность, абразивность и склонность к слеживанию, транспортировка этого продукта представляет собой сложную инженерную задачу.

В данной статье мы подробно рассмотрим ключевые аспекты безопасной и эффективной перевозки известняковой муки, уделяя особое внимание технологии пневматического транспортирования и современным методам перевалки насыпных грузов. Вы узнаете о преимуществах закрытых систем, особенностях выбора оборудования и способах минимизации потерь продукта. Опираясь на многолетний опыт компании Liming Heavy Industry, мы предоставим практические рекомендации, которые помогут вам оптимизировать производственный цикл.

Особенности известняковой муки как сыпучего материала

Прежде чем обсуждать транспортные технологии, необходимо понять природу материала. Известняковая мука представляет собой тонкодисперсный порошок с размером частиц от 44 до 250 мкм (сито 60-325 меш). Такая структура определяет её специфические свойства:

• Высокая абразивность: частицы кальцита (CaCO3) имеют высокую твердость (3 по шкале Мооса), что приводит к быстрому износу трубопроводов и оборудования.
• Склонность к аэрации: при перемешивании порошок способен поглощать воздух и вести себя как жидкость, что может вызывать неконтролируемое перетекание.
• Слеживаемость: при хранении во влажной среде или под давлением частицы слипаются в комки, затрудняя разгрузку силосов.
• Взрывоопасность: хотя известняк не является горючим материалом, высокое содержание мелкой пыли в воздухе может создавать взрывоопасную среду.

Эти факторы требуют особого подхода к выбору транспортной системы.

Преимущества пневматического транспорта

Среди всех способов перемещения известняковой муки пневматический транспорт считается наиболее эффективным для закрытых производственных циклов. Этот метод использует поток воздуха для перемещения частиц по трубопроводу от точки загрузки к точке выгрузки. Основные преимущества:

1. Полная герметичность: исключаются потери продукта и загрязнение окружающей среды, что критически важно для соблюдения экологических норм.
2. Гибкость трассы: трубопровод можно прокладывать по сложным траекториям, обходя препятствия, в отличие от ленточных конвейеров.
3. Автоматизация: система легко интегрируется в общую АСУ ТП, обеспечивая автоматический контроль расхода и уровня заполнения.
4. Гигиеничность: отсутствие контакта с внешней средой сохраняет качество продукта.

Существует два основных типа пневмотранспорта: аэрозольный (непрерывный) и импульсный (поршневой). Для известняковой муки чаще всего используются двухфазные системы «плотный поток» (dense phase), когда материал движется не во взвешенном состоянии, а порциями, что снижает скорость и уменьшает износ оборудования.

Ключевые компоненты системы пневмотранспорта

Эффективность любой установки зависит от правильного подбора всех её элементов. Для успешного транспортирования известняковой муки необходимо следующее оборудование:

1. Источник сжатого воздуха

Это «сердце» системы. Для плотного потока применяются винтовые компрессоры с давлением до 4-6 бар. Важно обеспечить стабильную подачу воздуха без пульсаций, а также оснастить систему осушителями и фильтрами для удаления влаги и масла, так как обводнение порошка приведёт к закупорке.

2. Питательные устройства

Сюда входят разгрузочные шлюзы (комплекторы), которые непрерывно подают дозированное количество порошка из силоса в трубопровод. Для абразивных материалов используются ротационные питатели с износостойким покрытием.

3. Трубопровод

Трубы должны быть из износостойкой стали или иметь керамическую футеровку. Диаметр рассчитывается исходя из производительности и дальности транспортировки. Рекомендуется использовать гнутые колена с большим радиусом (R > 10D) для снижения потерь давления в местах поворота.

4. Приёмное устройство и фильтр

В месте назначения устанавливается циклонный фильтр или рукавный фильтр, который отделяет частицы от воздуха и сбрасывает материал в бункер. Выхлопной воздух должен очищаться до санитарных норм.

Оборудование для перевалки: силосы и разгрузочные станции

Помимо самого пневмотранспорта, важную роль играет правильная организация загрузки и выгрузки. Обычная практика — использование вертикальных силосов большого объёма с коническим дном. Однако из-за склонности порошка к сводообразованию, на дне силоса предусматривают аэрационные короба, через которые подаётся сжатый воздух для разрыхления материала.

Для загрузки муки в автоцементовозы или железнодорожные цистерны применяются выдвижные загрузочные рукава с устройствами пылеподавления. Разгрузка насыпных автомобилей осуществляется через нижние или верхние разгрузочные устройства, подключённые к приёмному бункеру.

Рекомендации по выбору оборудования от Liming Heavy Industry

Одним из ключевых этапов создания линии транспортировки является подготовка продукта нужной тонины помола. Качество известняковой муки напрямую зависит от дробильно-измельчительного оборудования. В этом контексте Liming Heavy Industry предлагает проверенные решения, которые обеспечат стабильные параметры вашего продукта.

Для получения высококачественной известняковой муки с тониной от 613 мкм до 44 мкм мы рекомендуем использовать мельницу Raymond Mill модели YGM или MTM. Данное оборудование отличается высокой надёжностью, экономичностью и позволяет получать продукт, идеальный для пневмосистем с плотным потоком. Порошок, произведённый на наших мельницах, имеет равномерный гранулометрический состав и низкую влажность, что обеспечивает беспрепятственное перемещение по трубопроводу без риска образования заторов.

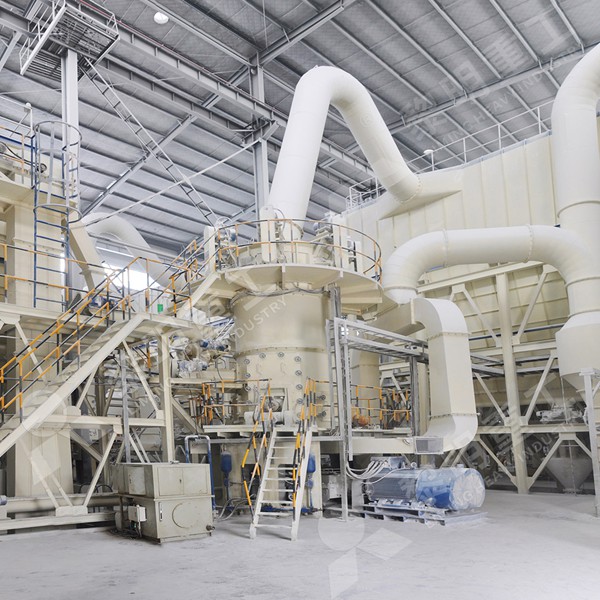

Для крупных производств с производительностью свыше 20 тонн в час мы настоятельно рекомендуем использовать LM Vertical Roller Mill — вертикальную валковую мельницу. Эта установка объединяет процессы помола, сушки и классификации, что снижает затраты на предварительное оборудование. Продукция с высоким удельным выходом тонких фракций идеальна для систем пневмотранспорта с высоким давлением.

Каждая из этих мельниц спроектирована с учётом требований к минимальному износу трущихся деталей, что продлевает срок службы вашего парка оборудования и снижает время простоев.

Эксплуатационные рекомендации и техника безопасности

Даже самое совершенное оборудование требует грамотной эксплуатации. Ниже приведены важные правила:

• Контроль влажности: влажность продукта на входе в пневмосистему не должна превышать 2-3%. Превышение этого порога приведёт к налипанию порошка на стенки трубопровода и забивке фильтров.
• Регулярная проверка трубопровода: из-за абразивности известняка необходимо ежемесячно проверять толщину стенок труб на изгибах с помощью ультразвукового дефектоскопа. Своевременная замена изношенных участков предотвратит аварийные разрывы.
• Вентиляция и взрывозащита: убедитесь, что в местах разгрузки и загрузки установлены эффективные аспирационные укрытия. На силосах обязательно должны быть взрывные клапаны, даже если материал считается негорючим — это минимизирует последствия возможного вторичного взрыва.
• Плавный пуск и остановка: в системах, где используется ротационный питатель, избегайте резких перепадов давления. Сначала включите подачу воздуха, а затем постепенно запускайте питатель.

Экономическая эффективность и снижение затрат

Многие предприятия увеличивают прибыль не за счёт наращивания объёмов, а за счёт снижения операционных расходов. Пневматический транспорт плотным потоком позволяет достичь существенной экономии:

• Снижение численности обслуживающего персонала благодаря автоматизации.
• Уменьшение потерь продукта до нуля в отличие от открытого складирования и перегрузки.
• Экономия на обслуживании: благодаря низкой скорости движения материала в плотном потоке (не более 5-8 м/с), срок службы труб увеличивается в 3-5 раз по сравнению с разбавленной фазой.

При этом стоит внимательно отнестись к расчёту диаметра трубы и мощности компрессора. Занижение этих параметров ведёт к закупоркам, а завышение — к перерасходу электроэнергии.

Проектирование системы: шаг за шагом

При разработке проекта транспортировки известняковой муки мы рекомендуем придерживаться следующей последовательности:

1. Анализ характеристик продукта: точный гранулометрический состав, насыпная плотность (обычно 0.8-1.2 т/м³), имеющаяся влажность.
2. Определение требуемой производительности: в тоннах в час, пиковая нагрузка.
3. Выбор типа пневмотранспорта: для известняковой муки оптимальным является плотный поток (аэрозольный транспорт) с использованием стальных труб.
4. Расчёт параметров: проводится гидравлический расчёт для определения потерь давления на трение и на подъём.
5. Подбор компрессорной станции и вспомогательного оборудования.

На всех этапах проектирования специалисты Liming Heavy Industry готовы оказать консультационную поддержку и предоставить инженерные решения, проверенные на сотнях объектов.

Заключение

Безопасная и эффективная транспортировка известняковой муки — это комплексная задача, требующая знаний в области материаловедения, аэродинамики и механики. Внедрение систем пневматического транспорта плотного потока позволяет сократить воздействие на окружающую среду, снизить себестоимость продукции и автоматизировать производственный процесс. Ключевым решением является выбор надёжного партнёра для поставки технологического оборудования.

Компания Liming Heavy Industry на протяжении более чем 35 лет помогает предприятиям по всему миру выстраивать эффективные производственные линии. Наши мельницы Raymond Mill и LM Vertical Roller Mill зарекомендовали себя как высокоэффективное оборудование, обеспечивающее стабильное качество продукта на входе в транспортную систему. Современный научный подход и строгий контроль качества позволяют нам оставаться лидерами в области промышленного оборудования для переработки минерального сырья. Свяжитесь с нами сегодня, чтобы получить бесплатную консультацию по вашему проекту!

FAQ

1. Каковы основные причины закупорки трубопровода при пневмотранспорте известняковой муки?

Самые частые причины — повышенная влажность материала, неправильно подобранное соотношение воздуха и продукта, а также слишком низкая скорость потока. Также закупорка возникает при резком изменении сечения трубы или наличии сварных наплывов во внутренней полости. Рекомендуется регулярно контролировать влажность (менее 2%) и рассчитывать скорость воздуха в диапазоне от 12 до 20 м/с для плотного потока.

2. Требуется ли специальное взрывозащитное исполнение оборудования?

Хотя известняковая мука не считается горючим материалом, в практике применяется общепромышленное взрывозащитное исполнение в соответствии с классом зоны (В-IIa). Такой подход снижает риски в зонах с высоким пылевыделением. Установка аспирационных фильтров и датчиков давления обязательно. Рукавные фильтры должны иметь антистатические свойства.

3. Как уменьшить износ трубопровода при транспортировке абразивной известняковой муки?

Снизить износ можно двумя путями: во-первых, уменьшить скорость движения частиц за счёт увеличения концентрации продукта в воздухе (метод плотного потока). Во-вторых, применить футеровку труб из керамики или полиуретана. Кроме того, важно проектировать трассу с минимальным количеством поворотов, отдавая предпочтение плавным радиусам вместо резких углов.

4. Какова оптимальная производительность вертикальной мельницы для полного обеспечения пневмоцикла?

Оптимальная производительность зависит от объёма потребления. Для типичной линии с производительностью 20 тонн в час подойдёт мельница типа LM, работающая в замкнутом цикле с классификатором. Такая установка способна одновременно сушить материал (до 4-5% влаги) и получать порошок, готовый к транспортировке. Это значительно упрощает инфраструктуру по сравнению с комбинацией дробилок и отдельной сушилки.

Введение в проблему магнитной сепарации известняка

Известняк является одним из наиболее распространенных осадочных пород, широко используемых в цементной промышленности, металлургии, химическом производстве и строительстве. Однако природный известняк часто содержит примеси оксидов железа, магнетита, сидерита и других ферромагнитных минералов. Эти примеси негативно влияют на качество конечной продукции, особенно при производстве высококачественного цемента, стекла и керамики. Магнитная сепарация известняка позволяет эффективно удалять железосодержащие минералы, повышая чистоту сырья и обеспечивая соответствие строгим отраслевым стандартам.

В данной статье рассматриваются физико-химические основы процесса, современное оборудование, технологические схемы и промышленные примеры реализации. Особое внимание уделяется интеграции процессов дробления, измельчения и сепарации в единую производственную линию.

Физико-химические основы процесса магнитной сепарации

Магнитная сепарация основана на различии магнитных свойств частиц. Основные компоненты известняка — кальцит (CaCO₃) и доломит (CaMg(CO₃)₂) — являются диамагнитными материалами с отрицательной магнитной восприимчивостью (~ -0.5×10⁻⁶ см³/г). Напротив, примеси железа, такие как магнетит (Fe₃O₄), гематит (Fe₂O₃) и пирит (FeS₂), обладают высокой ферромагнитной или парамагнитной восприимчивостью (от 10⁻⁴ до 10⁻² см³/г).

При помещении смеси во внешнее магнитное поле с напряженностью от 10 000 до 20 000 Гаусс, ферромагнитные частицы притягиваются к полюсам сепаратора, в то время как диамагнитные частицы известняка свободно проходят через зону разделения. Эффективность процесса определяется тремя ключевыми факторами: крупностью частиц (оптимальный диапазон 0.1-5 мм), интенсивностью магнитного поля и скоростью подачи материала. Применение редкоземельных неодимовых магнитов позволяет создавать поля высокой интенсивности при относительно низком энергопотреблении.

Оборудование для мокрой и сухой сепарации

Промышленное оборудование подразделяется на сепараторы сухого и мокрого типа. Сухие методы применяются для крупнозернистых материалов (более 0.5 мм) и включают барабанные сепараторы с постоянными магнитами. В таких устройствах материал подается на вращающийся барабан, а ферромагнитные частицы удерживаются на его поверхности и удаляются щеточным механизмом.

Для тонкодисперсного известняка (менее 0.1 мм) эффективнее использовать мокрые сепараторы с высокоградиентным магнитным полем (HGMS). В этих установках пульпа с содержанием твердого вещества 20-30% пропускается через камеру с ферромагнитной матрицей из стальной ваты, которая создает локальные градиенты поля до 2 Тл. Наибольшее распространение получили сепараторы марки SLon-1000 и WHIMS, обеспечивающие производительность до 50 т/ч.

В современных технологических линиях магнитная сепарация часто сочетается с классификацией по крупности на грохотах и гидроциклонах. Например, при подготовке известняка для десульфуризации дымовых газов на электростанциях необходима двойная сепарация: первичная для удаления крупных магнитных включений (более 2 мм) и вторичная для очистки тонкого порошка (менее 200 мкм).

Интеграция процесса измельчения и сепарации

Критически важным этапом является раскрытие минеральных сростков, при котором зерна железа освобождаются от известняковой матрицы. Для этого требуется тонкое измельчение с последующей классификацией. Рекомендуемая схема включает первичное дробление до крупности 30-50 мм в щековой дробилке, затем среднее дробление до 10-20 мм в конусной дробилке и финальный помол в мельнице. В компании Liming Heavy Industry разработана специализированная линия, объединяющая эти процессы с магнитной сепарацией в замкнутом цикле.

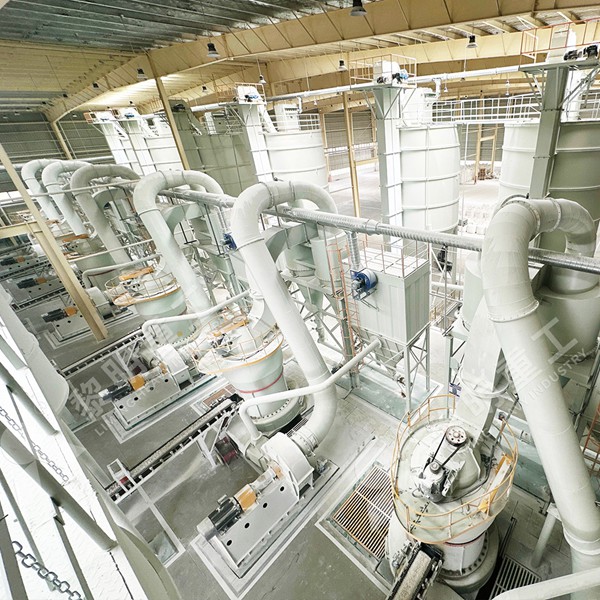

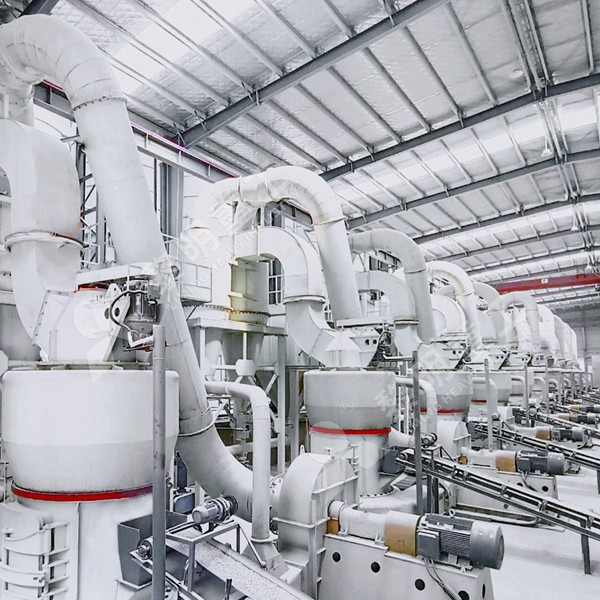

Ключевым оборудованием для данного применения является мельница MTW European Type Trapezium Mill. Данная установка с производительностью 3-55 т/ч и возможностью регулировки тонкости помола от 44 до 613 мкм идеально подходит для подготовки известняка к магнитной сепарации. Особенностью мельницы является интегрированная система сепарации готового продукта: воздушный поток направляет частицы на динамический классификатор, который возвращает крупные фракции на доизмельчение, а тонкие частицы (менее 100 мкм) направляются в магнитный сепаратор. Это обеспечивает высокую степень раскрытия зерен железа и эффективность их последующего удаления до 95%.

Технологические схемы промышленных линий

Для переработки 100-400 тонн известняка в час компания Liming Heavy Industry рекомендует схему на базе LM Vertical Roller Mill. Вертикальная валковая мельница LM объединяет сушку, измельчение и транспортировку материала в одной установке. Исходный материал крупностью 30-55 мм подается в мельницу, где происходит совмещение процессов дробления и подсушки горячим воздухом (температура до 350°C). Готовый продукт с тониной 170-340 меш направляется во встроенный динамический классификатор, а затем пневмотранспортом подается на барабанный магнитный сепаратор с напряженностью поля 16 000 Гс.

На практике двухстадиальная схема показывает наилучшие результаты. Первая стадия включает магнитную сепарацию сухим способом крупной фракции (5-20 мм) для удаления магнетита, который часто присутствует в виде вкраплений. Вторая стадия — мокрая сепарация тонкодисперсной фракции (0.1-0.5 мм) с использованием высокоградиентных фильтров. Такая схема позволяет достичь содержания Fe₂O₃ в конечном продукте менее 0.1%, что соответствует требованиям производителей оптического стекла и белого цемента.

Для применений с более жесткими требованиями к тонкости помола (до 44 мкм) рекомендуем применять Raymond Mill. Данная мельница с производительностью 1.2-4.5 т/ч и системой замкнутой циркуляции воздуха (совместно с импульсным пылеуловителем) обеспечивает идеальные условия для последующей сухой магнитной сепарации в электростатических сепараторах барабанного типа.

Промышленные приложения и экономический эффект

Наиболее значимое применение магнитной очистки известняка — производство цемента. Примеси железа снижают белизну цемента и ухудшают его прочностные характеристики. Использование сепарации позволяет не только улучшить качество, но и вовлечь в переработку более дешевое сырье с повышенным содержанием железа. На одном из цементных заводов Турции внедрение линии на базе LM170M снизило содержание Fe₂O₃ с 0.8% до 0.2%, что позволило компании получить премию за выпуск белого цемента класса CEM I 52.5.

Второе важное направление — подготовка известняка для систем десульфуризации дымовых газов (FGD). На угольных электростанциях Китая и Германии применяется мокрая известняковая технология, требующая использования порошка с тониной 90% менее 250 меш и содержанием CaCO₃ не менее 95%. Магнитная сепарация позволяет удалить примеси железа, которые забивают сопла форсунок и снижают эффективность абсорбции SO₂. Инвестиции в систему на базе мельницы MW Micro Powder Mill окупаются в течение 18-24 месяцев за счет увеличения срока службы распылителей и снижения эксплуатационных расходов на техническое обслуживание.

Третье направление — пищевая и фармацевтическая промышленность. Для производства кальцийсодержащих добавок необходима высочайшая степень очистки от тяжелых металлов, включая железо. Сочетание шаровой мельницы и высокоградиентного сепаратора (HGMS) обеспечивает содержание железа менее 0.01%, что удовлетворяет стандартам FDA и Европейской фармакопеи. В этом случае компания Liming Heavy Industry рекомендует использовать Ball Mill производительностью 0.65-50 т/ч в замкнутом цикле с классификатором, исключающим переизмельчение.

Перспективы развития технологий

Современные тенденции включают внедрение сверхпроводящих магнитных систем, создающих поля до 5 Тл, что позволяет эффективно разделять даже слабомагнитные соединения железа. Другой перспективной технологией является применение нанопокрытий на поверхности частиц, изменяющих их магнитные свойства. Однако данные инновации пока далеки от промышленного внедрения по экономическим соображениям.

Наиболее реалистичным направлением развития является автоматизация процесса с использованием ИИ-алгоритмов для контроля качества сепарации в реальном времени. Оптические сенсоры и спектрометры, установленные после сепаратора, позволяют мгновенно корректировать скорость подачи и интенсивность магнитного поля. Компания Liming Heavy Industry интегрирует такие системы в свои линий, обеспечивая показатели селективности до 99.2% при производительности до 400 т/ч.

Заключение и рекомендации

Магнитная сепарация является незаменимым этапом в подготовке известняка для высокотехнологичных производств. Оптимальный выбор оборудования зависит от гранулометрического состава сырья, типа примесей и требуемой чистоты конечного продукта. Для среднезернистых материалов (0.1-5 мм) с умеренным содержанием железа (0.3-1.5%) экономически эффективна сухая сепарация на барабанных установках. Для тонкодисперсных продуктов рекомендуется мокрая технология HGMS.

Компания Liming Heavy Industry, имеющая 30-летний опыт производства горнорудного оборудования, предлагает комплексные решения под ключ, включающие проектирование, поставку, монтаж и пусконаладку. Наши установки обеспечивают полную интеграцию секций дробления, мельницы и магнитного сепаратора в единую автоматизированную линию с уровнем автоматизации до 99%. Рекомендуем предварительное исследование проб материала в нашей лаборатории для точного расчета технологических параметров и экономической эффективности.

FAQ (Часто задаваемые вопросы)

1. Какая минимальная производительность линии магнитной сепарации известняка?
Минимальная производительность промышленных линий, предлагаемых Liming Heavy Industry, составляет 1.2 т/ч (на базе Raymond Mill). Для малых производств доступны компактные решения с мельницей MW Micro Powder Mill производительностью от 0.5 т/ч.

2. Возможно ли увеличить эффективность сепарации известняка с высоким содержанием глинистых примесей?
Да, для таких случаев применяется двухстадиальная схема: сначала гравитационное обогащение (отмывка глины) на винтовых сепараторах, затем магнитная сепарация. Эффективность удаления железа увеличивается до 97%; применимо оборудование с интенсивностью поля 20 000 Гс.

3. Какова стоимость линии под ключ для переработки 50 т/ч известняка?

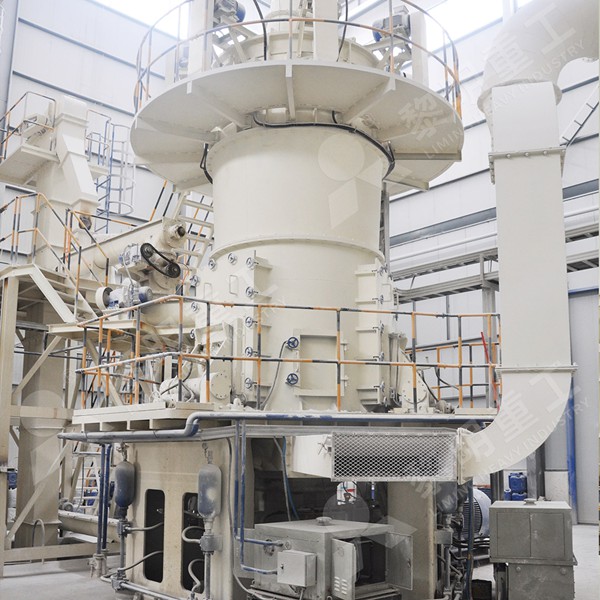

Базовая комплектация на базе LM Vertical Roller Mill и сухого барабанного сепаратора составляет ориентировочно 800 000 – 1 200 000 USD (в ценах 2024 г.). Точная стоимость рассчитывается после анализа сырья и требуемых параметров конечного продукта.

4. Предусмотрены ли сервисное обслуживание и обучение персонала?
Да, Liming Heavy Industry включает пусконаладочные работы, обучение операторов (от 2 до 8 недель) и гарантийное обслуживание 24 месяца. Дополнительно доступен расширенный сервисный контракт с ежемесячным техническим аудитом.

Введение в технологию роторной сушки известняка

Известняк является одним из наиболее востребованных минеральных материалов в строительной, металлургической и химической промышленности. Однако его природная влажность, которая может достигать 15–20%, существенно затрудняет дальнейшую переработку: помол, классификацию и транспортировку. Роторные (барабанные) сушилки являются наиболее эффективным решением для удаления избыточной влаги из известняка благодаря своей высокой производительности, непрерывности процесса и возможности точной регулировки параметров сушки.

Компания LIMING HEAVY INDUSTRY CO., LTD., основанная в 1987 году, на протяжении более 35 лет разрабатывает и производит высокотехнологичное оборудование для горнорудной и строительной отраслей. Наш опыт показывает, что правильно подобранный режим сушки не только повышает качество конечного продукта, но и значительно снижает энергозатраты, что критически важно в условиях современного рынка.

Конструктивные особенности роторных сушилок

Роторная сушилка представляет собой горизонтально расположенный вращающийся цилиндрический барабан, установленный под небольшим углом (обычно 3–5°) к горизонту. Материал подается в верхнюю часть барабана, а под действием силы тяжести и вращения перемещается к нижнему концу, где происходит выгрузка высушенного продукта.

Ключевыми элементами конструкции являются:

• Внутренние насадки (лопасти) – обеспечивают пересыпание материала, увеличивая площадь контакта с теплоносителем;
• Топочное устройство – генерирует горячие газы (продукты сгорания природного газа, угля или мазута);
• Циклон и рукавный фильтр – очищают отработанные газы от пыли перед выбросом в атмосферу;
• Тягодутьевая установка – создает необходимый аэродинамический режим.

Наши специалисты рекомендуют использовать прямоточную схему, когда теплоноситель и материал движутся в одном направлении. Это снижает риск перегрева материала на начальном участке сушки и обеспечивает более щадящий температурный режим.

Температурные режимы сушки известняка

Температура является критическим параметром процесса сушки известняка. Известняк представляет собой карбонат кальция (CaCO₃), который начинает термически разлагаться при температуре выше 600°C с выделением углекислого газа. Поэтому температура газов на входе в сушильный барабан не должна превышать 700–750°C при использовании прямого нагрева.

Рекомендуемые температурные режимы:

Параметр	Значение при начальной влажности 12%	Значение при начальной влажности 20%
Температура газов на входе	650°C	750°C
Температура газов на выходе	110–120°C	130–150°C
Температура материала на выходе	80–90°C	100–110°C

Для предотвращения перегрева и обеспечения равномерной сушки требуется точная регулировка подачи топлива и тяги. Наши инженеры рекомендуют использовать автоматизированные системы контроля на базе программируемых логических контроллеров (ПЛК), которые позволяют поддерживать стабильность температурного поля в пределах ±5°C.

Контроль влажности в процессе сушки

Конечная влажность известняка определяется требованиями последующего технологического процесса. Для помола на валковых мельницах, таких как LM Vertical Roller Mill от компании LIMING, оптимальная влажность материала не должна превышать 1–2%. Для других применений допускается влажность до 5%.

Методы контроля влажности:

1. Дискретный анализ – отбор проб каждые 30–60 минут и определение влажности в лаборатории (точность ±0,1%);
2. Онлайн-влагомеры – инфракрасные или нейтронные датчики, устанавливаемые в зоне выгрузки, обеспечивающие непрерывный контроль (±0,3%);
3. Косвенный контроль – измерение температуры отходящих газов: снижение температуры на выходе указывает на увеличение влажности материала.

Регулирование процесса сушки должно основываться на принципе отрицательной обратной связи: при увеличении влажности материала необходимо снижать скорость подачи исходного сырья или повышать температуру теплоносителя.

Энергоэффективность и экологичность

Процесс сушки является одним из наиболее энергозатратных этапов переработки известняка. Удельный расход тепла на испарение 1 кг влаги составляет 3200–4500 кДж/кг. Для снижения энергопотребления компания LIMING рекомендует применять следующие меры:

• Использование теплообменников для рекуперации тепла отходящих газов;
• Оптимизация коэффициента избытка воздуха (оптимально α = 1,2–1,3);
• Теплоизоляция корпуса сушилки толщиной 80–100 мм;
• Применение высокоэффективных циклонов (КПД до 98%) для возврата уловленной пыли в процесс.

Особое внимание следует уделять системам очистки отходящих газов. Рукавные фильтры с импульсной регенерацией, которые используют в своем составе наши мельничные установки, обеспечивают остаточную запыленность не более 20 мг/м³, что соответствует современным экологическим стандартам.

Рекомендуемое оборудование компании LIMING

Для комплексной организации процесса сушки и последующего помола известняка компания LIMING HEAVY INDUSTRY CO., LTD. предлагает высокоэффективные мельницы, которые могут работать в паре с роторными сушилками:

LM Vertical Roller Mill – вертикальная валковая мельница, объединяющая процессы сушки, помола, сепарации и транспортировки материала. Данная мельница позволяет принимать материал с влажностью до 15% и высушивать его до 1% непосредственно в процессе помола. Производительность – от 10 до 400 т/ч, что делает её идеальным решением для крупных производств.

MTW European Type Trapezium Mill – модернизированная трапециевидная мельница, способная перерабатывать известняк до 3–55 т/ч. Данная мельница отличается высокой экономичностью и экологичностью, а также простотой в обслуживании. Благодаря встроенному сепаратору обеспечивается высокое качество готового продукта с тониной помола от 613 до 44 мкм.

Оба агрегата могут быть интегрированы в существующие технологические линии с роторными сушилками KILN, образуя полностью автоматизированный комплекс подготовки сырья.

Практические рекомендации по эксплуатации

Для достижения максимальной эффективности роторной сушилки рекомендуется придерживаться следующих правил эксплуатации:

1. Фракционный состав. Известняк перед сушкой должен быть дроблен до фракции 5–40 мм. Слишком мелкая фракция (менее 2 мм) может приводить к повышенному пылеуносу, а слишком крупная – к увеличению времени сушки и снижению производительности.

2. Регулярное техническое обслуживание. Внутренние насадки барабана подвергаются абразивному износу. Замена изношенных лопастей должна производиться при снижении производительности на 15–20% от проектной. Оптимальный срок службы футеровки – 12–18 месяцев.

3. Контроль залипания. При использовании глиноземистых известняков возможно налипание материала на стенки барабана. Для предотвращения залипания рекомендуется увеличить частоту вращения барабана (при сохранении времени пребывания) или использовать молотковые отбойники внутри аппарата.

Выводы

Технология сушки известняка в роторных барабанных сушилках остается наиболее надежным и масштабируемым методом подготовки сырья для различных отраслей промышленности. Ключевыми факторами успеха являются: правильный выбор температурного режима, эффективный контроль влажности и применение высококачественного вспомогательного оборудования.

Компания LIMING HEAVY INDUSTRY CO., LTD. имеет многолетний опыт создания комплексных решений для минеральной переработки. Совместное использование роторных сушилок с нашими мельницами LM и MTW позволяет достичь суммарного снижения энергозатрат до 30% по сравнению с традиционными схемами раздельной сушки и помола.

Мы приглашаем к сотрудничеству предприятия, заинтересованные в модернизации своих производств. Наши специалисты готовы провести технологические расчеты, подобрать оптимальную конфигурацию оборудования и обеспечить полный спектр сервисных услуг.

---

Часто задаваемые вопросы (FAQ)

Вопрос 1: Какая оптимальная температура газов на входе в роторную сушилку при сушке известняка?

Ответ: Оптимальная температура теплоносителя на входе в барабан зависит от начальной влажности материала и его дисперсности. Для сырья с влажностью 10–15% рекомендуется поддерживать температуру 600–700°C. При влажности выше 20% возможно повышение температуры до 750°C, но не более, поскольку может начаться термическая диссоциация известняка. На выходе из сушилки температура газов должна быть в пределах 110–130°C, что предотвращает конденсацию влаги и снижает риск коррозионного повреждения оборудования.

Вопрос 2: Как достичь конечной влажности известняка менее 1%?

Ответ: Достижение влажности менее 1% требует интенсивного тепломассообмена. Для этого необходимо: обеспечить достаточную частоту вращения барабана (скорость вращения обычно 4–6 об/мин для барабанов диаметром 2–3 м); использовать многозональные насадки для увеличения площади контакта материала с газом; увеличить время пребывания материала путем уменьшения угла наклона барабана до 2–3°. Дополнительно рекомендуется использовать декарбонизированный воздух с точкой росы ниже -30°C, что позволяет интенсифицировать процесс испарения на финальной стадии.

Вопрос 3: Какие типы топлива наиболее экономичны для топочных устройств сушилок?

Ответ: В условиях современной энергетической конъюнктуры наиболее экономичным является использование природного газа или биогаза, если доступна такая инфраструктура. Для регионов с ограниченным доступом к газу рекомендуется применение угля, однако при этом необходимо учитывать дополнительные затраты на очистку дымовых газов от SO₂ и золы. Также возможен комбинированный вариант: использование твердого топлива для нагрева теплоносителя до 400–500°C с последующим дожигом газовых фракций, что повышает КПД установки на 5–8%.

Вопрос 4: В чем преимущество использования вертикальной мельницы LM вместо шаровой мельницы после сушилки?

Ответ: Вертикальная валковая мельница LM от компании LIMING позволяет объединить процессы сушки и помола в одном агрегате. В отличие от шаровой мельницы, LM обеспечивает более высокую энергоэффективность (экономия до 30–40% электроэнергии), более узкое распределение частиц по размерам (коэффициент однородности до 1,5) и возможность одновременной сушки материала с влажностью до 15% без предварительного обезвоживания. Кроме того, отсутствие мелющих тел снижает металлоемкость и упрощает обслуживание. Для линий производительностью от 10 до 400 т/ч LM является доминирующим решением.

Введение: Проблема тонкого помола известняка

Известняк является одним из наиболее распространенных минеральных сырьевых материалов, используемых в строительстве, производстве цемента, металлургии, химической промышленности и при десульфуризации дымовых газов электростанций. Для многих применений, особенно в производстве десульфуризаторов (FGD) и тонких наполнителей для полимеров, требуется тонкий помол до размера частиц менее 0,045 мм, что соответствует стандарту сита 325 меш. Достижение такой тонкости одновременно с высокой пропускной способностью и минимальными энергозатратами является сложной технологической задачей.

Традиционные мельницы, такие как обычные шаровые мельницы, часто не могут эффективно решить эту задачу без значительного увеличения энергопотребления и износа оборудования. Проблема заключается в том, что по мере уменьшения размера частиц удельная поверхность материала экспоненциально возрастает, что требует больше энергии на разрушение кристаллической решетки. Поэтому выбор правильного типа мельницы, оптимизация технологической схемы и внедрение современных систем классификации становятся критически важными факторами для экономически эффективного производства.

Анализ требований к помолу 325 меш

Фракция менее 0,045 мм (325 меш) в известняке достигается за счет механического истирания и удара. Однако, чем тоньше помол, тем большее количество «недостаточно измельченного» материала возвращается в цикл классификации. Высокая циркуляционная нагрузка является основной причиной потерь энергии. Для решения этой проблемы компания Liming Heavy Industry Co., Ltd. разработала и внедрила усовершенствованные мельничные комплексы, которые интегрируют процессы сушки, помола, сепарации и транспортировки в одной установке.

Ключевым параметром для сравнения эффективности является удельный расход электроэнергии на тонну готового продукта (кВт·ч/т). Для помола до 325 меш этот показатель должен быть минимизирован. Именно здесь достигается значительное преимущество вертикальных валковых мельниц (VRM) и усовершенствованных трапециевидных мельниц по сравнению с традиционным оборудованием. Принцип работы этих агрегатов основан на разрушении материала под давлением валков, что позволяет достигать высокой степени измельчения с меньшими энергозатратами, поскольку большая часть энергии тратится непосредственно на разрушение частиц, а не на перемешивание мелющих тел.

Рекомендуемые решения от Liming Heavy Industry

Для достижения требуемой тонкости 325 меш с высокой производительностью, в зависимости от масштаба производства и характеристик сырья, мы рекомендуем следующие высокоэффективные агрегаты из нашей производственной линейки:

1. LM Вертикальная валковая мельница. Данная мельница является идеальным решением для крупнотоннажного производства (производительность до 400 т/ч). Она интегрирует в себе функции дробления, сушки, помола и классификации. Запатентованная система измельчения и встроенный динамический классификатор позволяют стабильно получать продукт с тонкостью 325 меш и выше. Благодаря высокой эффективности сепарации и технологии многослойного помола, вертикальная мельница значительно снижает энергопотребление по сравнению с шаровыми мельницами (экономия может достигать 30-50%). Особенно это актуально для линий по производству десульфуризаторов на электростанциях и для крупных цементных заводов.

2. MTW Европейская трапециевидная мельница. Для средних и малых производств, а также для случаев, когда требуется гибкость в настройке тонкости, идеально подходит данная мельница. MTW является результатом глубокой модернизации традиционных мельниц Raymond. Внутренняя конструкция, конические передачи и независимая система смазки обеспечивают высокую точность работы и низкий уровень вибрации. Производительность составляет от 3 до 55 т/ч, что делает ее универсальным инструментом для горнодобывающей и строительной отрасли. Полностью закрытая система циркуляции воздуха с импульсным пылеуловителем гарантирует экологическую чистоту производства, что соответствует современным требованиям промышленной безопасности.

Технология процесса и оптимизация энергопотребления

В современных мельницах Liming Heavy Industry используется принцип «измельчение в слое». Материал подается на вращающийся стол, где захватывается роликами. Давление роликов регулируется гидравлической системой и пропорционально подаче материала. Это обеспечивает оптимальное использование энергии. В отличие от шаровых мельниц, где материал переизмельчается, в роликовых мельницах (LM) и трапециевидных (MTW) происходит селективное разрушение: крупные частицы разрушаются первыми, а тонкие остаются невредимыми, что снижает переизмельчение.

Встроенный динамический классификатор (сепаратор) является ключевым элементом для достижения 0,045 мм. Он позволяет регулировать скорость вращения ротора для точного отделения готового продукта от крупной фракции. Регулировка осуществляется в автоматическом режиме на основе данных лазерного анализатора гранулометрического состава (при наличии онлайн-контроля). Такая автоматизация исключает человеческий фактор и поддерживает стабильность качества продукции при снижении расхода энергии.

Ниже приведены ключевые факторы, позволяющие снизить энергозатраты при помоле до 325 меш:

• Оптимизация влажности: Использование горячих газов в системе позволяет удалять влагу (до 15% и более) в процессе помола, исключая необходимость отдельной сушильной стадии.
• Минимизация циркуляционной нагрузки: Современные сепараторы позволяют снизить количество рециркуляционного материала до 200-300% против 500-1000% у старых систем, снижая потери энергии на возврат.
• Правильный выбор мелющих тел: Для тонкого помола применяются специальные износостойкие сплавы с высокой твердостью, что увеличивает межремонтный период и снижает удельный расход электроэнергии.

Научные разработки и инновации Liming

За более чем 30-летнюю историю компания Liming Heavy Industry накопила огромный опыт в исследованиях и разработках. Мы придерживаемся стратегии «научные исследования, решение ключевых проблем и технологический прогресс». Наше предприятие является современным акционерным обществом, объединяющим исследования, производство и продажи. Штаб-квартира расположена в высокотехнологичной зоне развития Чжэнчжоу (площадь 80 000 м²), а второй производственный цех в промышленном парке Шанцзе занимает 67 000 м². Коллектив инженеров постоянно работает над улучшением характеристик оборудования. Внедрение систем автоматического управления (ПЛК) встраивается во все наши установки, обеспечивая мониторинг вибрации, температуры подшипников и давления в реальном времени.

Практические рекомендации по внедрению

При планировании линии по помолу известняка до 0,045 мм, мы рекомендуем следующий подход. На этапе предварительного дробления материал должен быть измельчен щековой дробилкой до размера 30-50 мм. Затем через вибрационный питатель известняк равномерно подается в основную мельницу. В мельнице происходит совмещение помола воздушным потоком и классификации. Закрытая система воздушного потока с импульсным пылеуловителем гарантирует, что степень улавливания пыли составляет более 99,9%, что соответствует строгим экологическим нормативам. Для достижения максимальной эффективности рекомендуется использовать вибрационный грохот с ситами 0,045 мм перед финальными бункерами готовой продукции, чтобы отбраковать случайные крупные частицы, хотя наличие высокоточного динамического классификатора в наших мельницах позволяет исключить этот этап без потери качества.

Мы предлагаем комплексные решения «под ключ», включая проектирование, поставку оборудования, шеф-монтаж и пуско-наладку. Наши инженеры помогут рассчитать оптимальную конфигурацию на основе данных химического анализа вашего сырья и требуемой производительности.

Заключение

Измельчение известняка до 0,045 мм (325 меш) требует сложного баланса между высокой тонкостью помола и низким потреблением энергии. Традиционное оборудование часто неспособно обеспечить этот баланс. Применение современных вертикальных и трапециевидных мельниц от Liming Heavy Industry, мощной компании с богатой историей инноваций с 1987 года, позволяет достичь требуемых показателей с производительностью до 400 т/ч. Интеграция процессов, использование высокоэффективных сепараторов и автоматизация контроля делают наши решения экономически выгодными и экологически безопасными. Выбирая оборудование Liming, вы инвестируете в высокую рентабельность и надежность вашего производства.

Для получения более детальной консультации и подбора оптимальной спецификации, пожалуйста, свяжитесь с нашими техническими специалистами.

FAQ по оборудованию и процессу

1. Какой тип мельницы лучше всего подходит для получения фракции 325 меш из известняка?

Для производительности более 10 т/ч рекомендуем использовать вертикальную валковую мельницу (LM). Для производительности 3–10 т/ч обратите внимание на трапециевидную мельницу MTW. Оба типа от Liming Heavy Industry оснащены динамическими классификаторами, позволяющими точно достигать 0,045 мм.

2. Какая влажность исходного сырья допустима без предварительной сушки?

Вертикальные мельницы (LM) и MTW могут работать с влажностью материала до 15%. Процесс сушки происходит непосредственно внутри мельницы за счет подачи горячих газов от теплогенератора или утилизации отходящего тепла, что снижает затраты на отдельную сушилку.

3. Экономит ли эта технология электроэнергию по сравнению с шаровой мельницей?

Да, экономия составляет от 30% до 50%. Энергия расходуется непосредственно на разрушение слоя материала, а не на вращение массивных мелющих тел. Встроенная система классификации снижает переизмельчение и потери ресурсов.

4. Каковы сроки поставки и возможности автоматизации?

Средний срок поставки агрегата составляет 60–90 дней в зависимости от комплектации. Мы оснащаем мельницы программируемыми логическими контроллерами (ПЛК) с сенсорными панелями, позволяющими полностью автоматизировать режимы пуска, остановки и поддержания тонкости помола.

Введение: Проблема получения сверхтонкого известнякового порошка

Известняк является одним из самых распространённых минеральных материалов, используемых в строительстве, производстве цемента, металлургии, химической промышленности и для десульфуризации дымовых газов на электростанциях. Однако для многих современных применений, таких как производство высококачественного цемента, бумаги, резины, пластмасс и ЛКМ, требуется не просто дроблёный камень, а именно сверхтонкий порошок с тониной помола до 0,1 мм (100 микрон) и даже тоньше. Достижение такого размера частиц является сложной инженерной задачей, требующей не только мощного оборудования, но и точной настройки технологического процесса.

На рынке представлено множество типов мельниц, однако когда речь заходит о переработке известняка с целью получения фракции менее 100 микрон, доминируют два технологических решения: классическая мельница Раймонда (Raymond Mill) и современная вертикальная валковая мельница (Vertical Roller Mill, VRM). В данной статье мы подробно разберём, как с помощью этих агрегатов добиться требуемой дисперсности, какие факторы влияют на эффективность помола, и какое оборудование компании LIMING Heavy Industry является оптимальным выбором для решения этой задачи.

Особенности помола известняка до 100 микрон

Помол до 0,1 мм (100 мкм) считается «сверхтонким» для известняка, так как требует высокой энергии на разрушение кристаллической решётки. Важно понимать разницу между «обычным» тонким помолом и сверхтонким:

• Тонкий помол (200-400 меш): Достигается за один проход через стандартную мельницу.
• Сверхтонкий помол (100 меш и ниже): Требует оптимизации классификатора, увеличения циклов перетирания или специальной конфигурации оборудования.

При помоле известняка до 0,1 мм ключевыми проблемами являются переизмельчение материала (перегрев), низкая производительность при чрезмерном повышении частоты вращения сепаратора, а также повышенный износ рабочих органов (роликов и колец). Поэтому выбор типа мельницы должен основываться на исходной влажности сырья, абразивности породы и требуемой производительности.

Сравнительный анализ: Raymond Mill против Vertical Mill

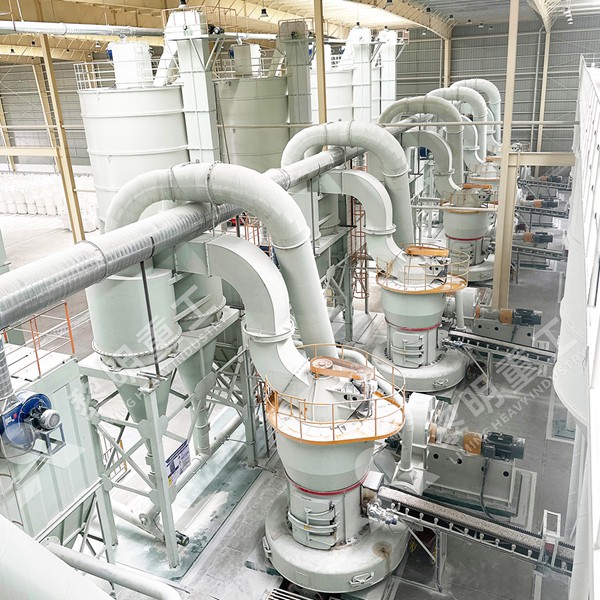

Классический Raymond Mill для мелких и средних производств

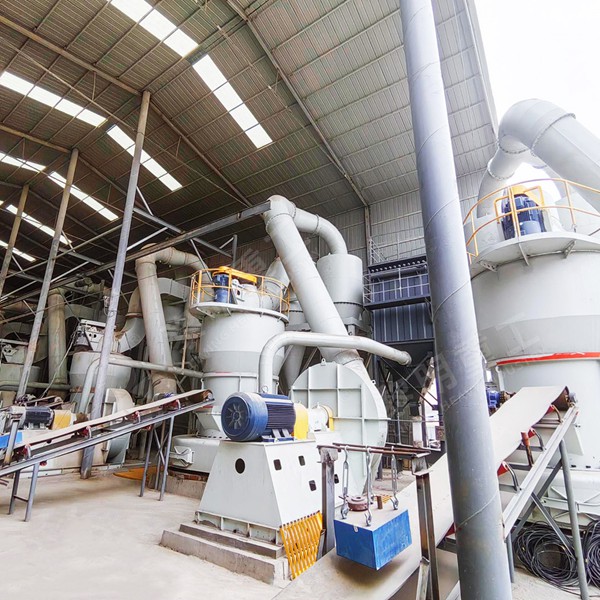

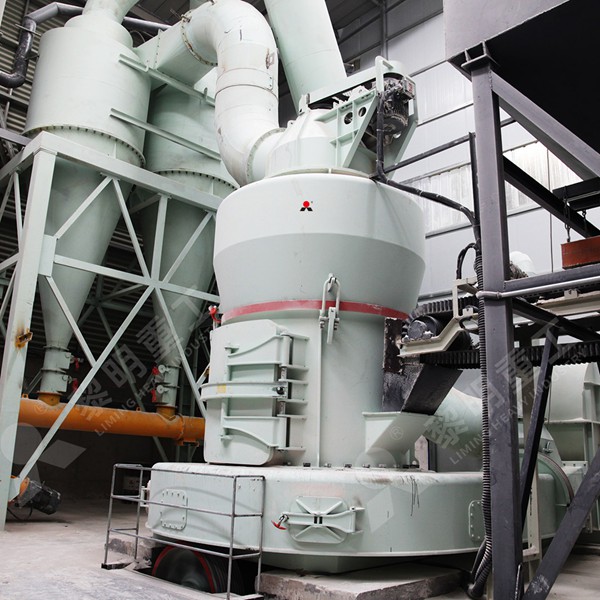

Традиционная мельница Раймонда (например, наша модель Raymond Mill) на протяжении десятилетий является «рабочей лошадкой» в сфере переработки нерудных материалов. Она идеально подходит для фракций 613-44 микрон (25-350 меш). Однако чтобы получить стабильную фракцию на уровне 0,1 мм (100 меш) или близкую к ней, необходимо использовать мельницу с усиленной системой классификации. Принцип работы основан на вращении роликов, которые центробежной силой прижимаются к неподвижному кольцу. Материал раздавливается и истирается. Воздушный поток подхватывает частицы, а вращающийся классификатор отсеивает крупные фракции, возвращая их на доизмельчение.

Для достижения показателя 0,1 мм на мельнице Раймонда требуется:

1. Увеличение скорости вращения анализатора (классификатора).
2. Снижение температуры воздуха на входе, чтобы избежать слипания мелких частиц.
3. Использование высокоэффективных циклонов для улавливания тонкого продукта.

Производительность таких мельниц для фракции 0,1 мм обычно составляет от 1 до 5 тонн в час, что выгодно для малых предприятий. Если ваш бизнес требует большей гибкости и вы работаете с различными материалами (кальцит, тальк, гипс), рекомендуется использовать модель с патентованной технологией, такую как MTW European Type Trapezium Mill. Это «улучшенная» версия Raymond Mill с меньшим потреблением энергии.

Высокопроизводительные решения: Вертикальная мельница

Когда встаёт вопрос о промышленных масштабах (свыше 10 тонн в час) и необходимости получения стабильного порошка 0,1 мм с минимальным расходом электроэнергии, на первое место выходит вертикальная валковая мельница. В отличие от Raymond Mill, где помол происходит в замкнутом контуре с внешним классификатором, в вертикальной мельнице процесс сушки, помола, классификации и транспортировки материала совмещён в одном агрегате.

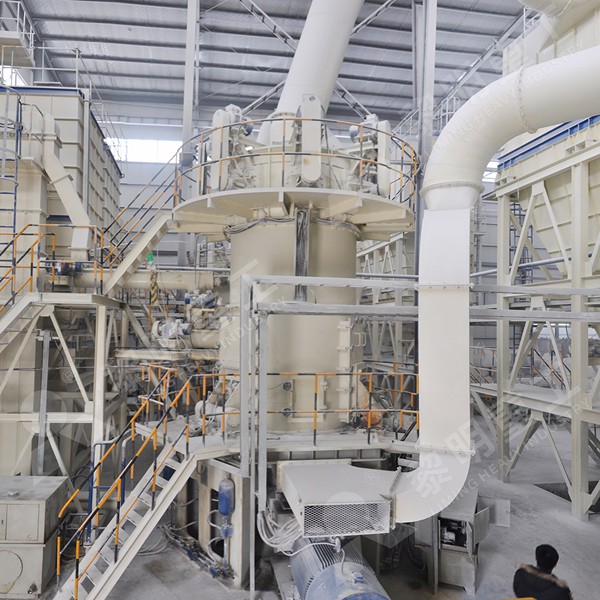

Наша компания предлагает инновационное решение — LM Vertical Roller Mill. Она работает по принципу раздавливания и истирания материала между вращающейся тарелкой и неподвижными (или плавающими) роликами. Материал подаётся в центр тарелки, под действием центробежной силы движется к её краям, попадает под ролики и перемалывается.

Ключевое преимущество LM для получения фракции 0,1 мм — это встроенный динамический сепаратор. В отличие от старых конструкций, этот сепаратор обеспечивает точную настройку тонкости готового продукта в диапазоне от 200 до 400 меш и ниже. Вы можете настроить скорость вращения ротора таким образом, чтобы на выходе получать частицы, 98% которых проходят сквозь сито 100 меш (0,15 мм) или 95% сквозь сито 0,1 мм. Это достигается за счёт того, что весь материал многократно проходит зону сепарации.

Для десульфуризации на ТЭЦ или производства строительных смесей именно вертикальная мельница LM обеспечивает максимальную экономическую эффективность благодаря низкому удельному расходу электроэнергии (на 30-40% меньше, чем у шаровых мельниц).

Технологические рекомендации по настройке оборудования

Чтобы добиться тонины 0,1 мм на обоих типах мельниц, необходимо учитывать следующие параметры:

1. Влажность материала: Если влажность известняка превышает 6%, перед помолом потребуется сушка. В вертикальной мельнице LM сушка происходит прямо в помольной камере горячими газами. Для мельницы Раймонда необходимо внешнее сушильное оборудование.

2. Твёрдость и абразивность: Известняк с содержанием SiO2 более 5% вызывает быстрый износ роликов и кольца. Для таких материалов рекомендуем использовать вертикальную мельницу с бронефутеровкой повышенной прочности.

3. Регулировка классификатора: Это самый критический фактор. Для достижения 0,1 мм необходимо:

• Увеличить число оборотов классификатора (двигатель с частотным регулированием обязателен).
• Уменьшить объём подаваемого воздуха (расход воздуха должен быть точно сбалансирован с тонкостью помола).

4. Производительность: Рекомендуем не нагружать мельницу на 100% при помоле тонких фракций. Оптимальная загрузка — 80% от номинальной мощности, чтобы избежать переполнения камеры и снижения эффективности сепарации.

Рекомендация по выбору оборудования от LIMING

Проанализировав задачу «известняк в 0,1 мм», мы рекомендуем два наших флагманских продукта. Для производств с потребностью до 5 т/ч и ограниченным бюджетом идеальным решением станет MTW European Type Trapezium Mill. Это эволюционное развитие Raymond Mill с увеличенной производительностью и стабильной работой.

Для крупных горнодобывающих предприятий, цементных заводов и ТЭС, где требуется перерабатывать десятки тонн в час с минимальными затратами на электроэнергию, мы настоятельно рекомендуем LM Vertical Roller Mill. Данная мельница способна заменить целую технологическую линию (дробилку + конвейер + мельницу + сепаратор), так как принимает куски до 55 мм и дробит их прямо внутри корпуса.

Компания LIMING Heavy Industry с 1987 года производит оборудование, отвечающее современным требованиям по энергоэффективности и автоматизации. Все наши мельницы оснащены пылеуловителями, соответствующими международным экологическим стандартам, что гарантирует чистоту производства. Мы располагаем собственным конструкторским бюро и испытательным центром. Обращаясь к нам, вы получаете не просто машину, а технологический процесс «под ключ» — от чертежа фундамента до запуска в эксплуатацию.

Заключение

Помол известняка до 0,1 мм — это достижимая задача, решаемая двумя путями: классическим (Raymond Mill) и инновационным (Vertical Mill). Первый вариант дешевле в приобретении, но требует больше внимания оператора. Второй вариант более автоматизирован и экономичен при больших объёмах. Обратитесь к специалистам LIMING, чтобы точно рассчитать мощность и подобрать мельницу, которая будет давать стабильный продукт на протяжении десятилетий.

FAQ (Часто задаваемые вопросы)

Вопрос 1: Какая мельница лучше подходит для получения 0,1 мм, если у меня есть только 250 кВт электроэнергии?
Ответ: При ограниченной мощности и небольшом входном сырье (15-25 мм) лучше всего себя проявит мельница Раймонда модели MTW (потребление до 200 кВт). Она позволит получить 3-4 т/ч продукта -0,1 мм. Вертикальная мельница LM также может работать, но на мощности 250 кВт её производительность будет не максимальной.

Вопрос 2: Какая влажность известняка критична для помола в Raymond Mill?
Ответ: Для Raymond Mill критична влажность выше 6%. Если влажность выше, материал будет налипать на кольца и ролики, снижая производительность. Перед подачей в мельницу необходимо использовать сушильный барабан. Вертикальная мельница LM может сушить материал с влажностью до 15% непосредственно в камере.

Вопрос 3: Насколько быстро изнашиваются ролики при помоле абразивного известняка до 0,1 мм?
Ответ: Если в известняке высокое содержание кварца, срок службы расходных элементов снижается. В мельнице Raymond МТW мы используем ролики из высокохромистого чугуна, ресурс которых составляет до 8000 часов. В LM Vertical Mill используется гидравлическая система натяжения роликов, позволяющая компенсировать износ без остановки процесса.

Вопрос 4: Требуется ли дополнительный классификатор (просеиватель) после мельницы, чтобы гарантировать 0,1 мм?
Ответ: Нет, не требуется. Современные мельницы LIMING имеют встроенные воздушные классификаторы с высокой точностью. Остаточный продукт на сите 0,1 мм не превышает 5-10% по настройке сепаратора. Дополнительное просеивание требуется только для пищевых или химических производств со строжайшими стандартами.

Введение: Особенности переработки известняка в мелкодисперсный порошок

Известняк является одним из наиболее востребованных минеральных материалов в современной промышленности. Его переработка в мелкодисперсный порошок с тониной помола до 80 меш (что соответствует примерно 180 микрон) открывает широкие возможности для использования в различных отраслях: от строительства и производства цемента до химической промышленности и сельского хозяйства. Процесс измельчения известняка требует не только высокопроизводительного оборудования, но и грамотного подхода к выбору технологии помола, учитывающей физико-механические свойства исходного сырья, требования к конечному продукту и экономическую эффективность производства. В данном руководстве мы подробно рассмотрим критерии выбора мельничного оборудования для достижения фракции 80 меш, опираясь на многолетний опыт компании LIMING HEAVY INDUSTRY в создании дробильно-сортировочных и помольных комплексов.

Основная сложность при помоле известняка до 80 меш заключается в необходимости обеспечения стабильной крупности частиц на выходе при минимальных энергозатратах. В отличие от сверхтонкого помола (менее 400 меш), задача получения 80 меш является более простой с технической точки зрения, однако требует от оборудования высокой пропускной способности и надежности. Именно для таких производственных задач оптимально подходят среднеходные валковые мельницы, маятниковые (роликовые) мельницы и шаровые барабанные мельницы, каждая из которых имеет свои конструктивные особенности и область применения.

Анализ исходного сырья и требования к готовому продукту

Прежде чем приступить к выбору мельницы, необходимо провести тщательный анализ физико-химических характеристик известняка. Ключевыми параметрами являются влажность (не должна превышать 6% для большинства типов мельниц), твердость по шкале Мооса (известняк обычно имеет твердость 3-4, что не создает критических нагрузок на рабочие органы) и абразивность (содержание свободного кварца и других твердых включений). Для производства порошка 80 меш, который часто используется в качестве наполнителя для асфальтобетонных смесей, в производстве сухих строительных смесей или для известкования кислых почв, важно обеспечить не только требуемую тонину, но и равномерность гранулометрического состава. Допустимое отклонение по остатку на сите 80 меш обычно не должно превышать 10-15%.

Производительность будущей установки также является определяющим фактором. Если для малого бизнеса достаточно линии производительностью 1-2 тонны в час, то для крупного цементного завода или предприятия по производству микрокальцита требуются агрегаты мощностью от 10 до 50 тонн в час. Компания LIMING HEAVY INDUSTRY предлагает линейку решений, перекрывающую весь диапазон производительностей, что позволяет подобрать оптимальную конфигурацию под конкретные бизнес-задачи. Особое внимание следует уделить системе пылеудаления: современные требования экологического законодательства обязывают использовать рукавные фильтры или циклоны с высокой степенью очистки, чтобы минимизировать выбросы пыли в атмосферу.

Сравнительный анализ типов мельничного оборудования для помола 80 меш

Маятниковые (роликовые) мельницы, в том числе Raymond Mill и их усовершенствованные версии MTW. Данный тип оборудования является «золотым стандартом» для среднетоннажного производства. Принцип действия основан на размоле материала между вращающимися роликами и неподвижным кольцом. Благодаря встроенному воздушному классификатору, тонина помола настраивается в диапазоне от 613 до 44 мкм, что полностью перекрывает требование в 80 меш. Преимуществом является высокая эффективность сепарации и возможность работы с материалами средней твердости. MTW European Type Trapezium Mill от нашей компании представляет собой инновационное развитие классической схемы. Он обладает патентованной технологией трапециевидной формы роликов, которая увеличивает площадь контакта с материалом на 20%, а также внутренней смазочной системой, снижающей затраты на обслуживание. Производительность MTW составляет от 3 до 55 тонн в час, что делает ее идеальным выбором для средних и крупных производств по переработке известняка, включая десульфуризацию дымовых газов на ТЭЦ.

Вертикальные валковые мельницы (LM Vertical Roller Mill). Данный тип мельниц представляет собой современное решение для крупнотоннажного производства. LM мельница интегрирует процессы сушки, помола и классификации в одном агрегате. Благодаря тому, что помол происходит на столе под давлением гидравлических цилиндров, энергопотребление на 30-40% ниже, чем у шаровых мельниц. Для получения фракции 80 меш вертикальная мельница используется с высокой эффективностью, особенно если исходный материал имеет повышенную влажность (до 15%), что характерно для известняка из открытых карьеров. Единственным нюансом является необходимость поддержания стабильного слоя материала на помольном столе, что требует автоматизированной системы управления. Наша компания производит LM вертикальные мельницы производительностью от 10 до 400 тонн в час, что позволяет использовать их в составе крупных промышленных комплексов.

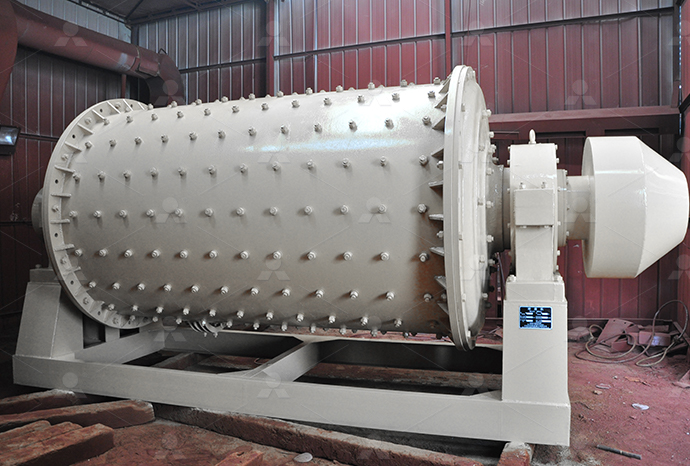

Шаровые барабанные мельницы. Классический вариант, отличающийся надежностью и простотой эксплуатации. Шаровая мельница представляет собой горизонтальный вращающийся барабан с мелющими телами. Для помола до 80 меш шаровые мельницы используются уже много десятилетий. Однако у них есть существенные недостатки: высокий удельный расход электроэнергии (в 1.5-2 раза выше, чем у вертикальных), большой вес и габариты, а также сложность регулировки тонны помола в узком диапазоне. Тем не менее, в условиях, где важна максимальная надежность при минимальных капитальных затратах и доступно дешевое электричество, шаровая мельница остается конкурентоспособной. Данный тип оборудования чаще выбирают для переработки материалов с высокой абразивностью.

Рекомендации по выбору: Пошаговый алгоритм

При выборе установки для дробления и помола известняка до 80 меш мы рекомендуем придерживаться следующего алгоритма. Шаг 1: Определите требования к мощности. Если ваша потребность не превышает 4-5 тонн в час, эффективным и экономичным решением станет компактная Raymond Mill (производительность 1.2-4.5 т/ч). Это классическое решение, проверенное десятилетиями, простое в установке и не требующее сложного фундамента. Шаг 2: Оцените крупность исходного сырья. Если питание превышает 30 мм, необходимо предусмотреть в технологической линии дополнительное дробильное оборудование (щековую дробилку). Шаг 3: Для средних и крупных производств (от 5 до 55 т/ч) оптимальным является использование MTW European Type Trapezium Mill. В качестве альтернативы, при необходимости совмещения сушки и помола очень влажного сырья, мы рекомендуем обратить внимание на LM вертикальную мельницу. Ниже мы приводим таблицу сравнения ключевых параметров оборудования, которое мы предлагаем для данной задачи.

Параметр	Raymond Mill	MTW Trapezium Mill	LM Vertical Mill
Производительность, т/ч	1.2 – 4.5	3 – 55	10 – 400
Входной размер, мм	15-25	30-50	30-55
Тонина помола (80 меш)	Отлично	Отлично	Отлично
Энергоэффективность	Средняя	Высокая	Очень высокая
Область применения	Малый и средний бизнес	Средние и крупные заводы	Крупные ГОКи и Цементные заводы

Для малого и среднего бизнеса, нацеленного на производство качественного известнякового порошка 80 меш, мы хотели бы порекомендовать продукцию нашей компании MTW European Type Trapezium Mill. Она представляет собой оптимум по соотношению «цена/производительность/качество». Встроенная система автоматической смазки и патентованная конструкция валков позволяют снизить эксплуатационные расходы и обеспечить стабильность работы в течение всего срока службы. Для предприятий же, где приоритетом является максимальная экономия электроэнергии и создание современного высокотехнологичного производства, мы предлагаем использовать LM Vertical Roller Mill, которая зарекомендовала себя как ведущее решение в мировой практике переработки нерудных материалов.

Особенности эксплуатации и автоматизация технологического процесса

Современный помольный комплекс для производства 80 меш должен быть оснащен автоматизированной системой управления (АСУ ТП). Основной задачей АСУ является поддержание заданного давления в системе сепарации и контроль температуры. В мельницах MTW и LM от LIMING используется автоматический контроль загрузки сырья с помощью частотно-регулируемого привода питателя. Это позволяет избежать перегрузки двигателя и обеспечить равномерный слой материала в зоне помола. Система пылеудаления, включающая импульсные рукавные фильтры (поставляемые в комплекте с установкой), гарантирует улавливание до 99.9% тонкодисперсных частиц. Это не только защищает окружающую среду, но и позволяет вернуть уловленный продукт в общий поток готовой продукции, увеличивая общий КПД установки.

Обслуживание агрегатов также имеет свои особенности. Для мельниц Raymond и MTW необходимо регулярно проверять состояние роликов и кольца, так как при помоле известняка с примесями кремнезема их износ ускоряется. В среднем, при работе на 80 меш, межремонтный период составляет от 2000 до 3000 часов. Замена изнашиваемых частей не требует специальных инструментов, и данный процесс подробно описан в инструкции по эксплуатации. Наша сервисная служба также оказывает шефмонтажные и пусконаладочные работы, а также проводит обучение персонала заказчика. Стоит добавить, что все оборудование LIMING адаптировано к тяжелым условиям эксплуатации и рассчитано на круглосуточный режим работы с остановками только на плановое техническое обслуживание.

Экономическая эффективность и перспективы использования порошка 80 меш

Производство известняковой муки 80 меш является высоколиквидным бизнесом. Цена на данный продукт стабильно растет в связи с развитием агропромышленного комплекса (для раскисления почв) и дорожного строительства. Выбирая оборудование, важно оценивать не только первоначальную стоимость мельницы, но и совокупную стоимость владения (Total Cost of Ownership). Сюда входят затраты на электроэнергию (для MTW и LM они минимальны), расходные материалы, амортизацию и обслуживание. Использование энергоэффективных агрегатов LIMING позволяет окупить вложения за 1.5-2 года, в зависимости от региональных цен на сырье и энергию. Оптимальная схема включает в себя: бункер сырья – пластинчатый питатель – щековая дробилка (при куске 100+ мм) – ленточный конвейер – бункер запаса – мельница – система аспирации – силос готового продукта. Такая технологическая линия обеспечивает бесперебойную выдачу товарного порошка с заданными характеристиками, полностью удовлетворяя требованиям современного рынка.

Заключение

Правильный выбор мельницы для дробления известняка до фракции 80 меш — это многофакторная задача, решение которой напрямую влияет на прибыльность производства. Опираясь на многолетний опыт, компания LIMING HEAVY INDUSTRY (работаем с 1987 года) готова предложить полный спектр услуг: от проектирования до запуска комплекса. Оборудование, произведенное на наших площадях в Чжэнчжоу (80,000 м²) и Шанцзе (67,000 м²), соответствует международным стандартам качества и успешно эксплуатируется более чем в 180 странах мира. Мы рекомендуем использовать MTW или LM мельницы для достижения качественного результата с минимальными затратами. Наши инженеры помогут рассчитать и подобрать конфигурацию, идеально соответствующую вашему сырью и задачам, гарантируя высокую рентабельность вашего предприятия.

FAQ (Часто задаваемые вопросы)

1. Вопрос: Можно ли использовать обычную молотковую дробилку вместо мельницы для получения 80 меш?
Ответ: Категорически не рекомендуется. Дробилки предназначены для получения щебня или крупки (размером от 5 до 50 мм). Получение фракции 80 меш (180 мкм) возможно только в мельницах, использующих принцип истирания или ударного сжатия с воздушной классификацией. Дробилки не обеспечивают требуемое качество и равномерность помола.

2. Вопрос: Какая мельница LIMING является самой экономичной для производительности 3-5 тонн в час?
Ответ: Для данной производительности оптимальным выбором будет компактная Raymond Mill или MTW 138. Они отличаются низким удельным энергопотреблением (около 28-30 кВт/т) и возможностью точной настройки тонины помола на 80 меш. Также они не требуют сложного тяжелого фундамента.

3. Вопрос: Влияет ли влажность исходного известняка на процесс помола?
Ответ: Да, влияет. Если влажность превышает 6%, стандартные маятниковые мельницы (Raymond и MTW) могут забиваться в зоне помола, если не предусмотрена система горячего воздуха. LM вертикальная мельница специально спроектирована для работы с сырьем влажностью до 15% за счет внутренней сушки в потоке горячего газа, что часто критически важно для карьерного сырья.

4. Вопрос: Что входит в стандартную комплектацию помольной линии?
Ответ: Стандартная комплектация включает в себя: основную мельницу, высоковольтный шкаф управления, маслостанцию (для MTW/LM), импульсный пылеуловитель, шнековый или вибрационный питатель, а также систему трубопроводов и воздуховодов. Проектирование фундаментов и монтажные работы выполняются шеф-инженерами нашей компании.

Введение: Роль фракционирования известняковой муки в современной промышленности

Известняковая мука является одним из наиболее востребованных промышленных минеральных продуктов, применяемых в производстве строительных материалов, стекла, резинотехнических изделий, лакокрасочной продукции, в сельском хозяйстве для известкования почв, а также в системах десульфуризации дымовых газов на тепловых электростанциях. Однако эффективность использования известняковой муки напрямую зависит от ее гранулометрического состава — совокупности размеров частиц, их соотношения и форм. Именно фракционирование известняковой муки превращает сырьевой продукт в высокотехнологичный материал с заданными потребительскими свойствами.

Понимание того, что частицы размером 1 мкм и 100 мкм ведут себя совершенно по-разному при взаимодействии с другими компонентами, привело к развитию сложного оборудования для тонкого измельчения и классификации. Оптимизация распределения частиц по размерам (PSD — Particle Size Distribution) становится центральной задачей для производителей, стремящихся максимально точно удовлетворить требования различных отраслей промышленности. В рамках данной статьи мы детально рассмотрим технологические аспекты фракционирования известняковой мелочи, факторы, влияющие на качество конечного продукта, и современные решения, позволяющие достичь высокой эффективности производства.

Методология контроля гранулометрического состава

Процесс фракционирования начинается с выбора подходящей технологии дробления и измельчения. Для получения муки с высокой удельной поверхностью (например, для десульфуризации) требуется большее количество мелких фракций (менее 45 мкм), в то время как для производства резин или некоторых полимерных композиций допускается наличие определенного количества более крупных частиц (например, до 100–300 мкм). Традиционные методы сухого грохочения неэффективны для частиц менее 50 мкм, поэтому ключевая роль отводится воздушным классификаторам, встроенным непосредственно в мельничные установки.

Современное оборудование, в частности MTW European Type Trapezium Mill от Liming Heavy Industry, позволяет осуществлять двухступенчатую сепарацию. Первым этапом является отделение крупных недоизмельченных частиц в классификационной камере, вторым — тонкая доводка в циклонах и пылеуловителях. Данная схема обеспечивает высокую эффективность разделения и позволяет получать продукт с узким диапазоном распределения частиц по размерам, что значительно повышает его ценность для заказчиков.

Мельницы тонкого помола: принципы действия и эффективность

Каждый тип мельницы обеспечивает определенное распределение частиц по размерам. Например, шаровая мельница часто дает широкий спектр размеров от субмикронов до 200 мкм, в то время как валковые мельницы или мельницы трапециевидного типа позволяют достичь более узкого диапазона. Важным параметром является также возможность оперативной настройки мельницы под требуемый производственный стандарт. Наши инженеры рекомендуют использовать технологию, позволяющую регулировать скорость сепаратора, при которой достигается изменение тонкости помола в соотношении от 1:2 до 1:5.

Оборудование Liming Heavy Industry, такое как LM Vertical Roller Mill, интегрирует сушку, помол и сепарацию в одном агрегате. Это особенно важно при переработке влажного сырья. Вертикальная кинематика обеспечивает лучшее взаимодействие частиц с помольным столом, сокращая время пребывания материала в зоне помола. За счет этого удается минимизировать переизмельчение и получить продукт с более высоким выходом целевой фракции. Данный принцип напрямую способствует оптимизации PSD и снижению энергозатрат.

Влияние размера частиц на физико-химические свойства продукции

Фракционированная известняковая мука демонстрирует различное поведение в зависимости от своих характерных размеров. Например, в производстве строительных сухих смесей (плиточные клеи, штукатурки) наличие мелкой фракции (менее 50 мкм) улучшает водоудерживающую способность и пластичность, однако чрезмерное количество тонких частиц (менее 5 мкм) может привести к увеличению водопотребности состава. Следовательно, для достижения оптимальной адгезии и прочности требуется точно подобранная «бимодальная» кривая распределения.

В процессах десульфуризации дымовых газов (FGD — Flue Gas Desulfurization), наоборот, стремятся получить высокую реакционную способность. Частицы известняковой муки 40–70 мкм обладают наилучшей площадью контакта с диоксидом серы и при этом остаются достаточно тяжелыми, чтобы не уноситься из реактора с потоком газа. Регулирование фракционирования на предприятиях-производителях становится ключевым этапом подготовки качественного сорбента. Именно поэтому Liming Heavy Industry разрабатывает как отдельные мельничные агрегаты, так и комплексные технологические линии, позволяющие достигать параметров PSD с точностью до нескольких микрон.

Современные требования к промышленным линиям: энергоэффективность и экологичность

Требования перерабатывающей промышленности сегодня включают не только качество конечного продукта, но и экономические показатели процесса. Снижение энергопотребления на тонну произведенной муки достигается за счет применения рациональных схем циркуляции воздуха и замкнутых циклов, при которых оборудование работает с высоким коэффициентом загрузки. В данной связи особого внимания заслуживает продукция компании Liming Heavy Industry — современные мельницы с системами саморегулирования подачи и автоматическими очистными фильтрами.

Например, установка МTW European Type Trapezium Mill обеспечивает не только сужение фракционного диапазона, но и сокращение потерь готовой продукции через аспирационные системы. Импульсный фильтр, интегрированный в установку, задерживает до 99.9% ультратонких частиц, которые могли бы быть потеряны. Это не только решает экологические задачи, но и возвращает в продукцию значительную часть ценной фракции, увеличивая выход до 95% и более. Компактная компоновка и возможность быстрой замены изнашиваемых частей делают эти мельницы экономически выгодными для средних и крупных производств.

Практические аспекты достижения узкого распределения частиц

Достижение требуемого распределения частиц основывается на корректном подборе сопротивления воздушного потока и скорости вращения центробежных классификаторов. В дробильно-сортировочных и помольных установках Liming Heavy Industry предусмотрены частотные преобразователи, позволяющие плавно изменять скорость вращения сепаратора. При этом операторы могут выполнять переналадку станции под выпуск новой партии продукции всего за несколько минут, что актуально для производств с быстрой сменой ассортимента.

Ключевым аспектом является также контроль влажности сырья. При повышенной влажности (более 6%) происходит налипание материала на помольные вальцы и классификатор, что нарушает равномерность фракционирования. В наших рекомендациях для клиентов всегда фигурирует требование предварительной подсушки материала или использование мельниц с функцией горячего воздуха, в частности LM Vertical Roller Mill, который способен совмещать процессы сушки и помола.

Сравнительный анализ промышленных решений Liming Heavy Industry

Для предприятий с производительностью от 3 до 55 тонн в час компания Liming Heavy Industry рекомендует внедрение MTW European Type Trapezium Mill. Это оборудование станет технической основой для получения фракций 40–150 мкм, используемых в асфальтобетонных смесях, комбикормах и для известкования кислых почв. Мельница отличается наличием патентованной технологии внутреннего циркуляционного воздушного потока, которая минимизирует негативное влияние крупных частиц, попадающих в готовый продукт.

Для предприятий, ориентированных на сверхтонкое измельчение (менее 20 мкм) с производительностью до 25 тонн в час, отличным решением станет MW Micro Powder Mill. Данная техника позволяет достигать сверхтонких порошков (d97 ≤ 5 мкм), что открывает возможности для производителей современных композитных материалов и премиальных лакокрасочных продуктов. Наши инженеры всегда готовы предоставить расчеты фракционного выхода для конкретного типа сырья на основе опытных лабораторных помолов.

Заключение: Интеграция технологий для завтрашней промышленности

Оптимизация гранулометрического состава известняковой муки становится ключевой компетенцией производителей, ориентированных на долгосрочный успех. Правильное фракционирование обеспечивает стабильность качества изделий и позволяет снизить себестоимость производства за счет селективного изменения параметров смеси в зависимости от целевого применения. Оборудование, разработанное с учетом передовых инженерных подходов, такое как мельницы MTW, LM и MW от Liming Heavy Industry, предоставляет технологам необходимые рычаги управления процессом.

Высокая точность настройки классификаторов, низкое удельное энергопотребление и полное соблюдение экологических стандартов выгодно отличают данную технику. Коллектив нашей компании, работающий с 1987 года, продолжает исследовать и внедрять инновации в области прикладной механики и материаловедения. Обратившись к нам, вы получаете не просто оборудование, но и комплексное технологическое сопровождение по подбору оптимальной схемы фракционирования для вашего конкретного сырья. Позвольте вашему производству выйти на новый уровень эффективности.

Часто задаваемые вопросы (FAQ)

1. Как фракционирование влияет на скорость реакции известняка в системах десульфуризации?
Оптимальный размер частиц для FGD обычно находится в диапазоне 40–70 мкм. Более мелкие частицы увеличивают удельную площадь поверхности, однако могут создавать проблемы с уносом. Более крупные частицы полностью прогорают. Использование мельниц с точной настройкой сепаратора позволяет держать PSD в узком диапазоне, обеспечивая баланс между реакционной способностью и технологичностью процесса.

2. Какая мельница компании Liming Heavy Industry лучше всего подходит для получения частиц 100% меньше 100 мкм?
В данном случае эффективно использовать MTW European Type Trapezium Mill. Ее встроенный классификатор позволяет отсекать крупные частицы и возвращать их на доизмельчение, обеспечивая выход фракции менее 100 мкм в количестве свыше 95%. При необходимости более тонкой настройки рекомендуется использование MW Micro Powder Mill для достижения уровня d97 ≤ 44 мкм.

3. В чем преимущество вертикальной мельницы при переработке влажного известняка?
LM Vertical Roller Mill объединяет процессы сушки и помола. Внутри мельницы создается поток горячего воздуха с температурой до 350°C (при необходимости), который эффективно испаряет связанную влагу (до 15-20%) непосредственно в зоне помола. Это исключает необходимость в установке отдельной сушильной камеры, сокращая капитальные и эксплуатационные затраты на производственном участке.

4. Можно ли перенастроить существующую мельницу на выпуск другой фракции известняковой муки без остановки производства на длительный срок?
Да, современные мельницы Liming Heavy Industry оснащены частотно-регулируемыми приводами сепаратора. Изменение частоты вращения позволяет оперативно регулировать тонкость помола в диапазоне от 325 до 3250 меш. Процесс перенастройки занимает, как правило, от 30 до 120 минут, в зависимости от требуемой спецификации продукта, не требуя замены основных узлов.

Введение: современные требования к производству сверхтонкого известнякового порошка

Сверхтонкий порошок известняка (Ultra-Fine Limestone Powder) является стратегически важным сырьевым компонентом для многих отраслей промышленности, включая производство пластмасс, резинотехнических изделий, лакокрасочных материалов, строительных смесей, бумажной и фармацевтической продукции. Рост требований к качеству конечной продукции и технологическим параметрам наполнителей (таких как белизна, химическая чистота, контролируемый гранулометрический состав) стимулирует развитие технологий ультратонкого помола (Ultra-Fine Grinding). Производство сверхтонкого порошка с тониной помола до 325–2500 меш (по классификации Mesh) требует не только высокой мощности оборудования, но и применения инновационных решений в области классификации, сепарации и автоматизации процесса.

В данной статье рассматриваются ключевые технологические аспекты ультратонкого измельчения известняка, анализируются передовые конструкции мельничного оборудования, а также представлены рекомендации по выбору установок для создания высокорентабельных производственных линий. Особое внимание уделяется вертикальным валковым мельницам (Vertical Roller Mill) и микропорошковым мельницам (Micro Powder Mill), которые зарекомендовали себя как наиболее эффективные решения для задач сверхтонкого помола в промышленных масштабах.

Технологические вызовы при ультратонком помоле известняка (d97 < 10 мкм)

Традиционные шаровые мельницы (Ball Mill) обладают рядом существенных недостатков при производстве сверхтонких порошков: высокий удельный расход электроэнергии (до 30-40 кВт·ч/т), значительный износ мелющих тел (шаров), сложность регулировки гранулометрического состава в узком диапазоне фракций и проблема переизмельчения материала. Для достижения тонины помола d97 ≤ 10 мкм классические схемы помола оказываются энергетически невыгодными. На смену им приходят технологии, основанные на принципах сжатия слоя материала и центробежной сепарации, реализованные в вертикальных мельницах (LM Vertical Roller Mill) и среднескоростных микропорошковых мельницах (MW Micro Powder Mill).

Принципы энергоэффективного измельчения

Ключевым преимуществом вертикальных мельниц является их способность совмещать процессы сушки, измельчения и классификации в одном агрегате. Материал подается на вращающийся помольный стол, где под действием гидравлического давления прижимных валков происходит его разрушение. Крупные частицы возвращаются на доизмельчение, а тонкие фракции уносятся воздушным потоком в динамический сепаратор. Эта технология позволяет сократить потребление энергии на 40-50% по сравнению с традиционными шаровыми мельницами, что критически важно для рентабельности производства.

Ключевое оборудование для сверхтонкого помола: LM и MW серии

Наша компания LIMING HEAVY INDUSTRY CO., LTD., основанная в 1987 году, является ведущим производителем крупного и среднего дробильно-измельчительного оборудования. Штаб-квартира расположена в зоне высоких технологий Чжэнчжоу (площадь 80 000 м²), второй производственный цех занимает площадь 67 000 м². За более чем 30-летнюю историю мы внедрили передовые системы автоматизации и точного машиностроения.

Вертикальная валковая мельница LM (Capacity: 10-400T/H)

Данная установка является идеальным решением для крупнотоннажного производства (от 10 до 400 тонн в час) с возможностью получения продукта тониной до 200 меш и ниже. Благодаря интеграции функций сушки (при влажности до 15-20%), помола и сепарации, мельница LM позволяет значительно сократить капитальные затраты на вспомогательное оборудование. Применяется в цементной, горнодобывающей, химической промышленности, а также в энергетике для тонкого измельчения угля и известняка для десульфуризации дымовых газов.

Микропорошковая мельница MW (Capacity: 0.5-25T/H) – технология сверхтонкого помола

Для достижения параметров d97 ≤ 5 мкм (325-3250 меш) наша компания предлагает микропорошковую мельницу MW (Medium speed micro-grinding mill). Данная технология базируется на передовых шведских разработках. Принцип работы основан на вращении поворотного стола под действием редуктора, приводящего в движение десятки роликов. Материал, предварительно измельченный в щековой дробилке до 10-20 мм, подается через вибрационный питатель в центр верхнего поворотного круга. Под действием центробежной силы частицы попадают на дорожку помольного кольца, где разрушаются роликами. Оборудование оснащено импульсным пылеуловителем, что гарантирует полное соответствие экологическим нормам.

Рекомендуем для организации производства именно LM Вертикальную мельницу в связке с MW Микропорошковой мельницей. Такая комбинация позволяет охватить диапазон производительности от 0.5 до 400 т/ч, обеспечивая гибкость производства и максимальную адаптацию к требованиям заказчика по тонине помола.

Особенности сепарации и классификации в замкнутом цикле

Критическим узлом для получения ультратонкого порошка является динамический классификатор (сепаратор). В мельницах LM и MW применяются высокоэффективные роторные сепараторы с регулируемой скоростью вращения. Воздушный поток, проходящий через сепаратор, выносит частицы заданной крупности, а крупные фракции возвращаются на помольный стол. Система работает по принципу замкнутого цикла: отработанный воздух возвращается в вентилятор, что минимизирует потери материала и тепла. Для достижения высокой степени классификации необходимо точное регулирование скорости ротора и расхода воздуха, что обеспечивается нашей системой автоматического управления.

Анализ износа и материаловедение в ультратонком помоле

Абразивный характер известняка (твердость по шкале Мооса ~3) требует использования специальных износостойких материалов для футеровки помольного стола и валков. В конструкции LM применяются сегменты из высокохромистого чугуна с наплавкой, обеспечивающие ресурс работы до 8000-12000 часов. В мельницах MW используются керамические или карбид-вольфрамовые накладки на роликах и кольцах, что критически снижает загрязнение конечного продукта железом. Данный аспект является ключевым для производства высококачественных наполнителей для пищевой и фармацевтической промышленности.

Комплексное решение по автоматизации и управлению

Современная линия по производству сверхтонкого известнякового порошка включает в себя: щековую дробилку, вибрационный питатель, саму мельницу, циклонный пылеуловитель, рукавный фильтр, вентилятор и систему пневмотранспорта. Основным требованием является стабильность работы при высокой влажности входящего сырья. Например, мельница MTW European Type Trapezium Mill (производительность 3-55 Т/ч) использует запатентованную технологию трапециевидного помола, которая позволяет обрабатывать материал с влажностью до 6% без необходимости предварительной сушки, что является значительным конкурентным преимуществом при модернизации существующих производств.

Мы предлагаем комплексные решения «под ключ», включающие проектирование технологической линии, поставку оборудования, шеф-монтаж и обучение персонала. Наш инженерный центр постоянно ведет исследования в области оптимизации процесса сверхтонкого помола, что подтверждается многочисленными патентами и внедренными разработками.

Экологические аспекты и устойчивое развитие

Оборудование LIMING соответствует международным стандартам безопасности и экологичности. Система аспирации и фильтрации обеспечивает уровень остаточной запыленности менее 20 мг/м³, что значительно ниже требований российских нормативов. Закрытый контур циркуляции воздуха предотвращает выбросы пыли в атмосферу. Современные мельницы LM оснащены системой контроля вибрации и автоматическим снижением нагрузки при переполнении, что гарантирует защиту оборудования от поломок и увеличивает его срок службы до 25 лет при надлежащем обслуживании.

Внедрение технологий ультратонкого помола с использованием вертикальных валковых мельниц и микропорошковых мельниц является экономически обоснованным решением для предприятий, ориентированных на производство продукции высокой добавленной стоимости. Компания LIMING Heavy Industry готова предоставить полный спектр услуг по подбору и поставке высокопроизводительного оборудования, адаптированного под конкретное сырье и технические требования.

Заключение и рекомендации по выбору оборудования

Таким образом, основным критерием выбора между LM и MW сериями является требуемая производительность и конечная тонина помола. Для крупнотоннажных производств (цемент, энергетика) с тониной 200-400 меш выбираются мельницы LM 10-400 Т/ч. Для получения сверхтонкого порошка с размером частиц 5-10 мкм и производительностью до 25 Т/ч рекомендуется использовать MW Micro Powder Mill. Внедрение таких технологий позволяет нашим клиентам снизить эксплуатационные расходы на 20-30% (по данным опытной эксплуатации на объектах в Азии и Европе) за счет оптимизации гранулометрического состава и снижения энергопотребления.

FAQ (Часто задаваемые вопросы)

Вопрос 1: Какой тип мельницы лучше всего подходит для получения известнякового порошка d97 = 10 мкм с производительностью 3-5 т/ч?
Ответ: Для данного диапазона производительности и тонины помола оптимальным является оборудование компании LIMING — микропорошковая мельница MW. Она специально спроектирована для задач сверхтонкого помола (325-2500 меш) и благодаря встроенному высокоэффективному классификатору способна стабильно поддерживать гранулометрический состав d97 ≤ 10 мкм, потребляя при этом не более 3-5 кВт·ч на тонну готового продукта.

Вопрос 2: Каковы основные преимущества LM вертикальной мельницы перед традиционной шаровой мельницей?
Ответ: LM вертикальная валковая мельница имеет на 40-50% меньший удельный расход энергии, компактную компоновку (совмещает сушку, помол, сепарацию и транспортировку), а также исключает попадание мелющих тел (шаров) в продукт. Это значительно снижает эксплуатационные расходы и повышает чистоту получаемого порошка.

Вопрос 3: Требуется ли предварительная сушка известняка перед подачей в мельницу MW?
Ответ: Наши микропорошковые мельницы MW рассчитаны на обработку материала с влажностью не более 6%. Если влажность превышает этот показатель, мы рекомендуем устанавливать в технологической линии сушильный барабан или использовать мельницу LM, которая имеет встроенную систему горячего воздуха и позволяет сушить материал влажностью до 15-20% непосредственно в процессе помола.

Вопрос 4: Какие гарантии качества и сервисное обслуживание предоставляет компания LIMING?
Ответ: LIMING Heavy Industry предоставляет стандартную гарантию 12 месяцев с момента ввода в эксплуатацию. Наша сервисная служба осуществляет пуско-наладочные работы, обучает персонал заказчика, а также обеспечивает поставку оригинальных запасных частей (ролики, столы, сепараторы) для всех моделей мельниц. Техническая поддержка доступна в режиме 24/7.
