Введение
В современной цементной промышленности эффективность измельчения является ключевым фактором, определяющим как качество продукции, так и общую рентабельность производства. Среди различных технологий помола вертикальная валковая мельница (ВВМ) зарекомендовала себя как наиболее прогрессивное и экономичное решение для измельчения цементного клинкера и гранулированного доменного шлака. По сравнению с традиционными шаровыми мельницами, ВВМ обеспечивает значительное снижение удельного энергопотребления — до 30-50%, что делает ее незаменимым оборудованием для современных, экологически ориентированных заводов. В данной статье подробно рассматриваются принципы проектирования, ключевые этапы производства и технологические преимущества вертикальных валковых мельниц.
Принцип работы и ключевые компоненты

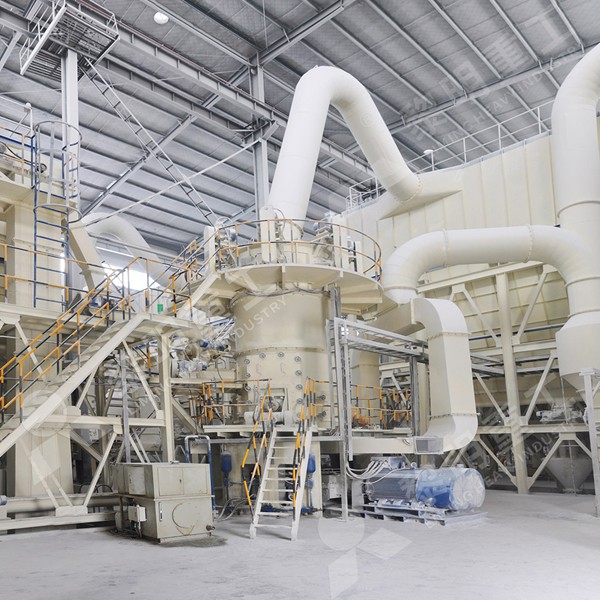

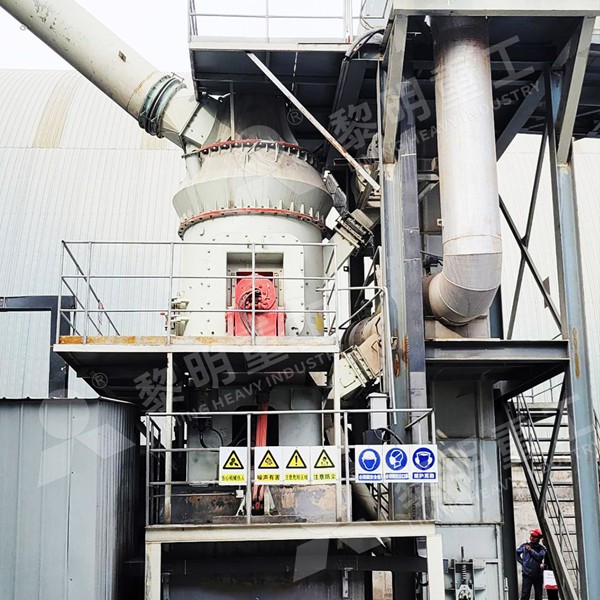

Основной принцип работы вертикальной валковой мельницы заключается в измельчении материала между вращающимся помольным столом и двумя, тремя или четырьмя гидравлически прижимаемыми валками. Подготовленный материал подается в центр стола и под действием центробежной силы перемещается к его периферии, попадая в зону между валками и броневой плитой стола, где и происходит его дробление.
Ключевыми компонентами ВВМ являются:
- Помольный стол: Вращающийся стол с броневыми плитами, на который подается материал.
- Помольные валки (ролики): Установленные на осях и прижимаемые гидравлической системой к материалу на столе.
- Сепаратор: Динамический или статический, расположенный в верхней части мельницы. Он отделяет мелкие частицы, готовые к выходу, от крупных, которые возвращаются на додрабливание.
- Редуктор и привод: Мощный редуктор (например, планетарный) и двигатель, обеспечивающие вращение помольного стола.
- Гидравлическая система: Обеспечивает необходимое давление валков на материал и позволяет их отодвигать для технического обслуживания.
- Система подачи и сушки: Горячие газы из печи или отдельного генератора подаются в корпус мельницы для одновременной сушки влажных материалов.
Проектирование вертикальной валковой мельницы: Критические аспекты
Проектирование ВВМ — это сложный инженерный процесс, направленный на оптимизацию производительности, долговечности и простоты обслуживания.
- Расчет прочности и износостойкости: Основное внимание уделяется выбору материалов для броневых плит стола и валков. Применяются композитные материалы с высокой твердостью и вязкостью, такие как высокохромистые чугуны. Геометрия профиля помольной дорожки тщательно рассчитывается для обеспечения стабильного слоя материала и минимизации прямого металлического контакта.
- Аэродинамика и сепарация: Конструкция корпуса мельницы и лопаток динамического сепаратора проектируется для создания оптимального воздушного потока. Это обеспечивает эффективную транспортировку продукта, точную классификацию частиц по размеру и требуемую тонкость помола (например, 3500-4500 см²/г по Блейну).
- Тепловой баланс и сушка: Система рассчитана на использование отходящих газов с температурой до 450°C, что позволяет сушить материалы с влажностью до 15-20%. Это исключает необходимость в отдельной сушильной установке.
- Система смазки и гидравлики: Разрабатываются централизованные и автоматизированные системы, обеспечивающие надежную работу подшипников роликов и редуктора, а также точное управление давлением валков.
Производственный процесс и контроль качества
Изготовление ВВМ требует высокоточной металлообработки и строгого контроля на всех этапах.
- Изготовление крупногабаритных деталей: Корпус мельницы, станина, опорный стол изготавливаются из листового и поковочного металла с применением автоматизированной сварки под флюсом для обеспечения монолитности и отсутствия дефектов.
- Механообработка: Критические поверхности, такие как посадочные места для подшипников, шестерни редуктора, поверхности разъема корпуса, обрабатываются на тяжелых токарных и фрезерных станках с ЧПУ. Точность обработки измеряется в сотых долях миллиметра.
- Производство износостойких элементов: Броневые плиты и ролики отливаются по технологии вакуумно-пленочной формовки (V-процесс) или в песчаные формы, с последующей термической обработкой для достижения заданных механических свойств.
- Сборка и предварительные испытания: Производится сборка основных узлов (редуктор, гидравлический блок, система смазки). Часто проводится пробная сборка и центровка редуктора с приводным двигателем на заводе-изготовителе.
- Контроль качества: На каждом этапе проводится неразрушающий контроль (ультразвуковой, магнитопорошковый), проверяется химический состав и твердость материалов, контролируются геометрические размеры.
Для предприятий, стремящихся к максимальной надежности и эффективности, мы настоятельно рекомендуем рассмотреть нашу флагманскую модель ВВМ «МАСТЕР-ПРО 6500». Эта мельница, разработанная для производительности свыше 300 т/ч по клинкеру, оснащена инновационной системой активного гидропривода валков, обеспечивающей беспрецедентную стабильность помольного слоя и снижение вибраций. Ее модульная конструкция значительно упрощает логистику и монтаж на площадке заказчика.
Технологические преимущества и влияние на производство цемента
Внедрение ВВМ кардинально меняет технологическую цепочку цементного завода:
- Энергоэффективность: Основное преимущество. Удельный расход электроэнергии снижается до 22-28 кВт*ч/т, против 38-45 кВт*ч/т у шаровой мельницы.
- Возможность сушки: Прямая сушка горячими газами в одном агрегате упрощает схему и снижает капитальные затраты.
- Точность помола и качество цемента: Высокоэффективный динамический сепаратор обеспечивает более узкий гранулометрический состав продукта, что положительно сказывается на прочностных характеристиках цемента.
- Компактность и низкий уровень шума: ВВМ занимает на 50-70% меньше площади, чем шаровая мельница аналогичной производительности, а уровень шума значительно ниже.
- Гибкость в работе: Быстрый выход на рабочий режим и возможность оперативного изменения тонкости помола и производительности.
Для проектов модернизации существующих помольных отделений или строительства мини-заводов отличным решением станет наша компактная и высокоавтоматизированная модель ВВМ «КОМПАКТ-400». Она сочетает в себе все преимущества технологии вертикального помола с оптимизированной стоимостью и идеально подходит для производительности 80-120 т/ч.
Заключение
Вертикальная валковая мельница представляет собой технологический прорыв в цементной промышленности, предлагая существенное снижение эксплуатационных расходов и улучшение экологических показателей. Ее проектирование и изготовление требуют глубоких знаний в области механики, гидравлики, аэродинамики и материаловедения. Правильно спроектированная и изготовленная ВВМ является надежным и экономичным сердцем современного помольного цеха, обеспечивая стабильно высокое качество цемента на протяжении десятилетий. Выбор проверенного производителя с полным циклом разработки и производства, такого как наша компания, является гарантией успешной реализации проекта и быстрой окупаемости инвестиций.
Часто задаваемые вопросы (FAQ)
1. Каков типичный срок службы износостойких элементов (броневых плит и валков) в ВВМ перед их заменой?
Срок службы зависит от абразивности материала, но в среднем для помола цементного клинкера составляет от 6000 до 10000 рабочих часов. Наши мельницы используют сегментированные броневые плиты, что позволяет заменять только наиболее изношенные участки, а не весь стол, значительно экономя время и средства на обслуживании.
2. Как ВВМ справляется с колебаниями влажности сырья?
Конструкция ВВМ изначально рассчитана на работу с горячими газами. Система автоматического регулирования изменяет расход газа и его температуру на входе в мельницу в зависимости от сигналов датчиков на выходе, поддерживая постоянную влажность готового продукта и оптимальный температурный режим даже при значительных колебаниях влажности исходного материала (в пределах проектных значений).
3. Сложен ли монтаж и ввод в эксплуатацию вертикальной мельницы?
Современные ВВМ поставляются крупными блоками, что сокращает сроки монтажа. Наша компания предоставляет полный пакет услуг: от разработки фундаментной документации и шеф-монтажа до пусконаладки и обучения персонала. Средний срок от начала монтажа до выхода на проектную производительность составляет 3-4 месяца.
4. Можно ли использовать одну и ту же ВВМ для помола разных материалов (клинкер, шлак, уголь)?
Да, это одно из ключевых преимуществ. Однако для достижения оптимальных результатов при переходе с одного материала на другой требуется перенастройка параметров работы: давления валков, скорости ротора сепаратора, расхода газов и т.д. Наши мельницы оснащены системой управления, которая позволяет сохранять рецепты помола для каждого материала и переключаться между ними максимально быстро.
