Введение
В современной цементной промышленности эффективность измельчения клинкера является ключевым фактором, определяющим как качество конечного продукта, так и общую экономическую эффективность производства. Традиционные шаровые мельницы, долгое время бывшие стандартом отрасли, постепенно уступают место более современным и энергоэффективным технологиям. Среди них вертикальная валковая мельница (ВВМ) занимает лидирующие позиции благодаря ряду неоспоримых преимуществ. Данная статья посвящена детальному рассмотрению технических характеристик, принципа работы и ключевых преимуществ вертикальных валковых мельниц, специально разработанных для помола цементного клинкера.

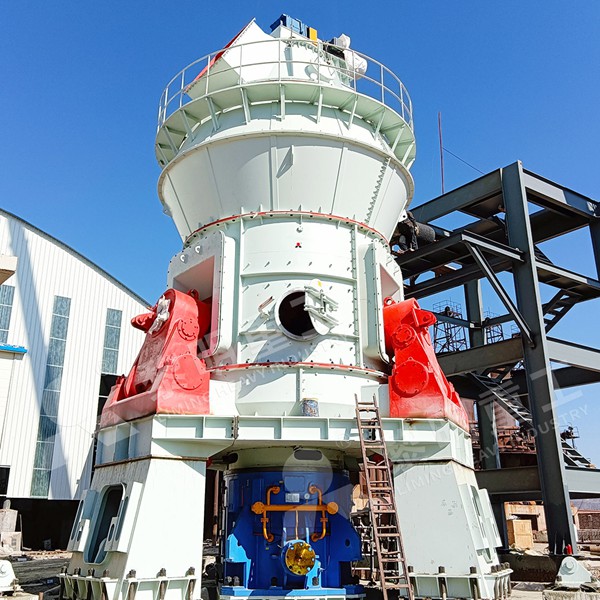

Принцип работы и конструктивные особенности
Вертикальная валковая мельница осуществляет помол материала между вращающимся помольным столом и двумя, тремя или четырьмя гидравлически прижимаемыми валками. Исходный клинкер, часто вместе с гипсом и другими добавками, подается в центр стола. Под действием центробежной силы материал перемещается к периферии, попадая в зону между валками и столом, где происходит его дробление и измельчение. Размолотый материал газовым потоком транспортируется в сепаратор, расположенный в верхней части мельницы. Тонкие частицы, соответствующие заданной тонине помола (Blaine), уносятся в циклонные сборники, в то время как более крупные частицы (хвосты) возвращаются на помольный стол для доизмельчения.
Ключевые конструктивные узлы современной ВВМ включают:
- Помольный стол: Вращающийся стол с профилированной поверхностью, обеспечивающей эффективный захват материала.
- Помольные валки: Обычно оснащены сменными бандажами из высокопрочных износостойких материалов. Система гидравлического прижима позволяет оптимизировать давление в зависимости от нагрузки.
- Сепаратор: Динамический или статический сепаратор, отвечающий за классификацию частиц и точную регулировку тонины помола.
- Редуктор и привод: Мощный планетарный редуктор и высокоэффективный двигатель, обеспечивающие плавное вращение стола.
- Система уплотнений: Надежная система предотвращает утечку материала и попадание пыли в окружающую среду.
- Рама и корпус: Прочная сварная конструкция, гасящая вибрации и обеспечивающая долговечность агрегата.
Ключевые технические характеристики
При выборе ВВМ для помола клинкера необходимо учитывать комплекс взаимосвязанных параметров.
1. Производительность и мощность
Производительность мельниц варьируется от 20 до более чем 300 тонн в час по готовому цементу. Удельный расход энергии составляет, как правило, от 22 до 35 кВт·ч/т, что на 30-50% ниже, чем у традиционных шаровых мельниц. Мощность главного привода может достигать 5000 кВт и более для крупных установок.
2. Параметры помола и качество продукта
Современные ВВМ способны производить цемент с тонкостью помола в диапазоне 3000–5500 см²/г (Blaine). Качество продукта характеризуется не только удельной поверхностью, но и гранулометрическим составом. Оптимальное распределение частиц, достигаемое за счет эффективной работы сепаратора, положительно влияет на прочностные характеристики цемента. Важно отметить, что современные системы управления позволяют поддерживать стабильность этих параметров в непрерывном режиме работы.
3. Надежность и износостойкость
Основные изнашиваемые части — бандажи валков и сегменты помольного стола. Их срок службы напрямую зависит от применяемых материалов (например, высокохромистый чугун, композитные материалы) и может составлять от 6000 до 10000 и более рабочих часов. Надежность всей конструкции обеспечивается расчетами на конечных элементах (FEA) для критических узлов, что минимизирует риск поломок.
4. Эксплуатационные характеристики
ВВМ отличаются низким уровнем шума, компактными размерами (значительно меньшая занимаемая площадь по сравнению с шаровой мельницей аналогичной производительности) и возможностью быстрого запуска и останова. Мельница эффективно работает в широком диапазоне влажности подаваемого материала (допускается подсушка сырья с определенной влажностью за счет подачи горячих газов).
Преимущества вертикальных валковых мельниц
- Высокая энергоэффективность: Основное преимущество, связанное с прямым измельчением материала на столе, без потерь на трение между шарами.
- Компактность: Вертикальная компоновка и меньшие габариты снижают капитальные затраты на строительство здания.
- Точность процесса: Современные системы автоматического контроля (АСУ ТП) обеспечивают стабильность параметров продукта и оптимальный режим работы.
- Экологичность: Закрытый цикл помола с эффективными фильтрами минимизирует выбросы пыли.
- Гибкость: Возможность помола различных материалов (клинкер, шлак, зола-унос) и их смесей.
Рекомендуемые решения от нашей компании
Наша компания, обладая многолетним опытом в проектировании и производстве помольного оборудования, предлагает инновационные решения, отвечающие самым высоким требованиям рынка. Для помола цементного клинкера мы настоятельно рекомендуем нашу флагманскую модель VRM-4800C «ЦЕНТУРИОН». Эта мельница разработана для высокопроизводительных линий (до 180-220 т/ч по портландцементу) и сочетает в себе проверенную надежность с передовыми технологиями. Ее отличительными чертами являются уникальная геометрия помольных валков «HYPER-GRIND», обеспечивающая более равномерный износ и увеличенный ресурс, а также интеллектуальная система гидравлики «SmartPress», адаптирующая давление в реальном времени для минимизации энергопотребления.
Для предприятий среднего масштаба или для помола смешанных цементов отлично подойдет модель VRM-3400M «МАСТЕР». Эта универсальная и экономичная мельница отличается простотой обслуживания и высокой ремонтопригодностью, что делает ее идеальным выбором для минимизации операционных расходов.
Заключение
Вертикальная валковая мельница представляет собой технологически зрелое и экономически обоснованное решение для помола цементного клинкера. Ее превосходство в энергоэффективности, гибкости и компактности делает ее предпочтительным выбором как для строительства новых заводов, так и для модернизации существующих производств. Правильный выбор модели, основанный на тщательном анализе технических характеристик и условий эксплуатации, позволяет максимально раскрыть потенциал этой технологии, обеспечивая значительную экономию ресурсов и стабильно высокое качество цемента на протяжении всего жизненного цикла оборудования.
Часто задаваемые вопросы (FAQ)
1. Насколько сложен переход с шаровой мельницы на ВВМ?
Переход требует детального проектирования, так как ВВМ компактнее и имеет другую схему материальных и газовых потоков. Однако наша компания предоставляет полный комплекс услуг «под ключ», включая инжиниринг, поставку, монтаж и пусконаладку, что минимизирует риски и простои. Качество цемента, производимого на ВВМ, полностью соответствует и часто превосходит качество продукта шаровых мельниц.
2. Как ВВМ справляется с колебаниями твердости или влажности клинкера?
Современные ВВМ оснащены продвинутыми системами автоматического управления, которые отслеживают такие параметры, как потребляемая мощность, давление в гидросистеме и уровень заполнения. При изменении свойств сырья система автоматически корректирует давление валков, скорость подачи материала и работу сепаратора, чтобы поддерживать заданную производительность и тонину помола.
3. Каков типичный срок службы изнашиваемых частей и как организовано их обслуживание?
Ресурс бандажей валков и плит стола для помола клинкера обычно составляет от 6000 до 10000 часов. Наши модели, такие как VRM-4800C «ЦЕНТУРИОН», благодаря оптимизированной геометрии и материалам, могут достигать верхней границы этого диапазона. Конструкция мельницы предусматривает возможность быстрой замены изнашиваемых элементов с помощью специальных гидравлических инструментов, что сокращает время технического обслуживания.
4. Можно ли использовать одну ВВМ для помола разных материалов (клинкер, шлак, зола)?
Да, это одно из ключевых преимуществ ВВМ. Однако при частой смене вида помола рекомендуется выбирать модель с запасом по мощности привода и учитывать разные характеристики абразивности материалов. Наша модель VRM-3400M «МАСТЕР» особенно хорошо подходит для таких многозадачных операций благодаря своей универсальной конструкции и системе управления, позволяющей хранить рецептуры для разных продуктов.
